硬质合金直柄麻花钻结构设计

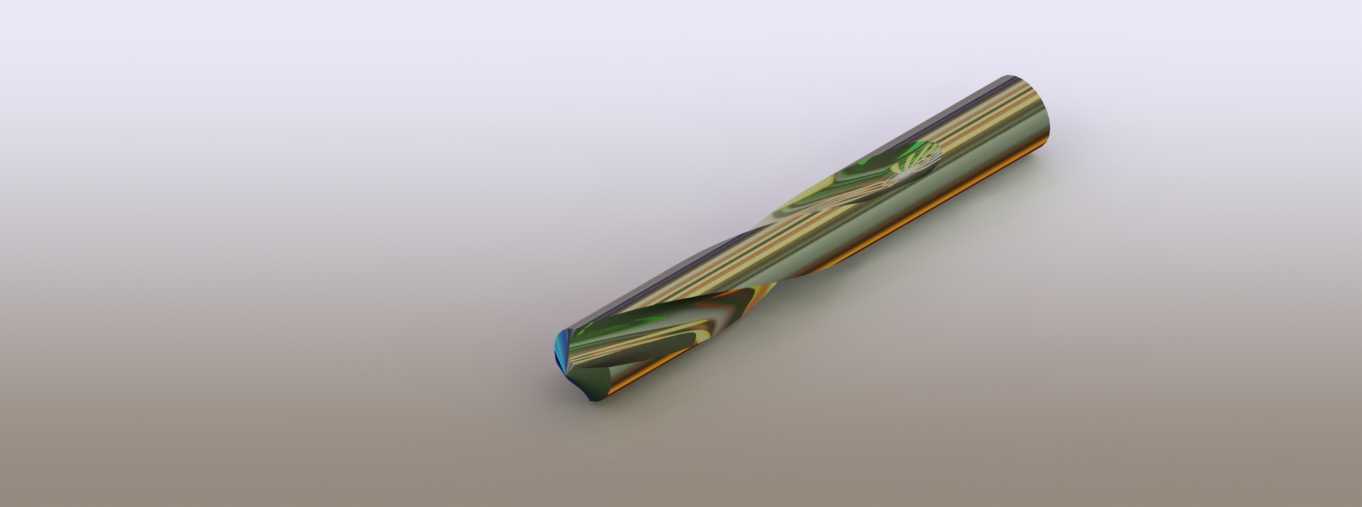

　　这款直柄麻花钻的三维结构设计，完全围绕金属切削加工场景下的实际钻孔需求展开，日常在普通钻床、台钻、手持电钻、加工中心的孔加工工序里都能见到这类刀具的身影，不管是普通碳钢件的粗钻扩孔、铝合金型材的预装孔加工，还是非金属板材的定位钻孔作业，这类钻头都是机加工车间里消耗量最大的通用切削刀具之一。从结构设计逻辑来看，整个钻体采用直柄等径设计，柄部直径与钻身工作段直径保持一致，这种设计最大的优势是适配性极强，不管是三爪钻夹头还是弹性筒夹都能直接装夹，不需要额外配装变径套，装夹时只要保证柄部伸入夹头的长度达到柄径的1.5倍以上，就能避免高速旋转时出现钻头甩动、孔位超差的问题，对现场操作的工装适配门槛很低。

　　钻身的螺旋槽设计是整个刀具的核心，两条对称的螺旋排屑槽采用等导程结构，槽型的抛光弧度经过反复调整，钻削过程中切屑能顺着螺旋槽顺畅排出，不会在孔底堆积造成挤刀、烧钻的问题，尤其是钻削深度达到3倍径的深孔时，顺畅的排屑结构能大幅降低钻削阻力，减少钻头折断的概率。两条主切削刃采用对称修磨设计，刃口角度设置在118度，这是通用加工场景下最均衡的角度设计，既保证了刃口的强度，不会因为角度过小导致刃口易崩缺，也不会因为角度过大造成钻削轴向力过大、进给费力的问题，横刃部分做了标准的修磨处理，能有效降低钻孔初始阶段的轴向抗力，让钻头接触工件表面时不会出现滑移跑偏的问题，保证孔位的定位精度。

　　从外形尺寸与安装边界来看，这款钻头的工作段长度与柄部长度比例按照通用加工场景设置，直柄部分的圆柱度公差控制在0.01mm以内，装夹后钻头的径向跳动量能控制在0.02mm以内，完全满足普通孔加工的IT10级精度要求，不需要后续铰孔工序就能满足一般的螺纹底孔、穿丝孔、安装过孔的加工精度需求。钻尖部分的后角设置在8到12度之间，兼顾了刃口强度和切削锋利度，加工普通Q235钢材时进给量可以稳定保持在0.1mm/r到0.2mm/r区间，切削线速度控制在30m/min左右就能获得不错的加工表面质量，同时能保证刀具的正常使用寿命。

　　棱边的设计采用双棱带结构，钻孔过程中棱带与孔壁接触起到导向作用，能有效避免孔壁出现拉痕、孔型出现锥度的问题，棱带的宽度控制在0.8mm到1.2mm之间，既不会因为棱带过宽造成与孔壁摩擦过大、钻头过热退火，也不会因为棱带过窄导致导向不足、孔轴线歪斜。在实际的生产应用场景里，这类钻头不需要复杂的刀具预调，操作人员拿到后只要检查刃口无崩缺，直接装夹找正就能使用，不管是单件小批量的维修加工场景，还是批量生产的流水线钻孔工序，都能稳定适配，不需要针对设备做特殊的参数调整。建模过程中对所有的刃口过渡、槽型曲面、柄部圆柱面都做了连续的曲率处理，没有出现碎面、尖角的结构问题，后续如果要做有限元切削仿真、刀具参数优化，都可以直接在这个模型基础上调整导程、刃角、槽宽等参数，不需要重新构建基础曲面。整个钻体的结构没有多余的装饰性设计，所有的曲面、倒角、棱边都是围绕切削功能、装夹需求、排屑效率设置的，完全符合切削刀具的工程设计逻辑，没有为了外观效果增加不必要的结构特征，能直接用于刀具加工工艺的编制、数控刃磨设备的程序编制参考。
