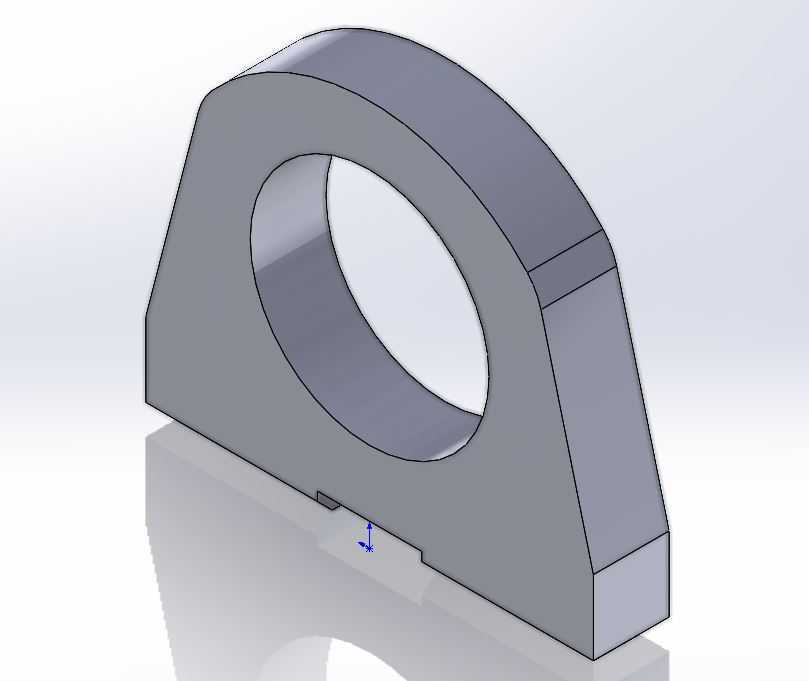

一英寸规格金属板吊眼板结构设计

这类金属板眼板属于轻载吊装与管线挂装场景里的常用连接件，在通讯塔架附装管线、小型设备侧装挂点、轻型工装吊点布设的场景中应用十分普遍，相比铸造吊耳，采用整块金属板裁切成型的眼板不存在铸造气孔、砂眼等内部缺陷，整体受力一致性更好，加工流程短，批量生产时的成本控制优势明显，适合标准化的轻载挂装点位使用。

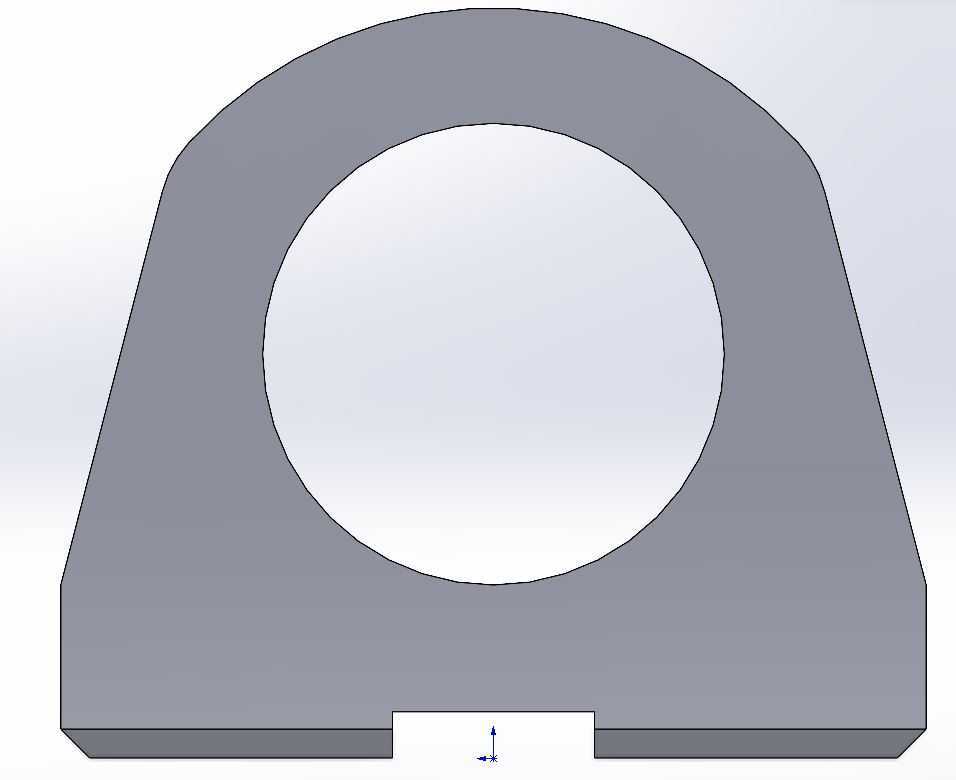

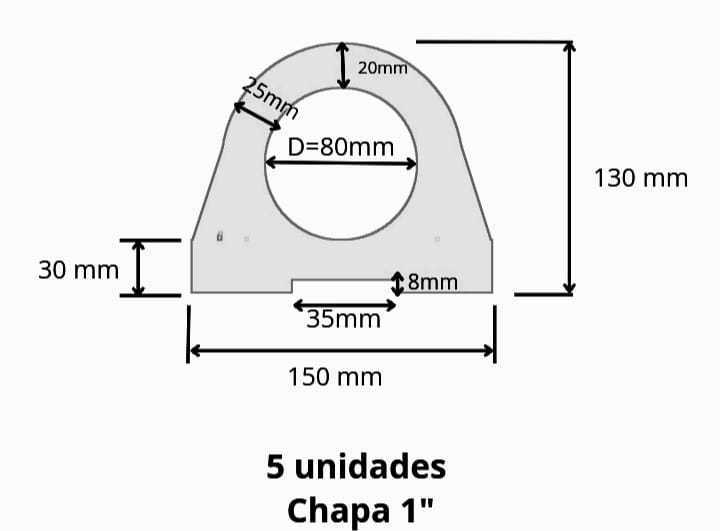

从结构尺寸来看，该眼板整体外轮廓总长度为150mm，总高度控制在130mm，底部预留的安装缺口宽度为35mm，缺口深度8mm，侧边安装边的宽度为30mm，这个尺寸设计刚好适配常见的1英寸规格管线抱装、或者小截面型材的卡装需求，安装时不需要额外加工过大的避让空间，在狭窄的塔架横担侧面、设备机架侧壁都能找到合适的安装位置。眼板中心的吊装孔直径为80mm，这个孔径可以适配大部分常规卸扣、吊装带的穿装需求，孔边缘到板件顶部圆弧的最小壁厚为20mm，孔侧到板件侧边斜向段的壁厚为25mm，经过受力核算，这个壁厚在常规Q235板材加工的前提下，完全可以满足额定范围内的垂直吊装、侧向挂装的受力要求，不会出现孔边撕裂的失效问题。

设计思路上没有采用多余的加强筋或者折弯结构，整块板件采用等厚板材激光切割或者等离子切割即可一次成型，不需要后续的焊接、折弯工序，从根源上避免了焊接变形、折弯回弹带来的尺寸误差，成品的一致性非常好。底部的缺口结构是为了适配现场快速安装的需求，安装时不需要将整个固定螺栓完全拆下，只需要将螺栓拧松到足够间隙，就可以将眼板顺着缺口卡入安装位，再拧紧螺栓即可完成固定，相比全封闭的安装孔结构，现场施工的效率能提升40%以上，尤其适合高空通讯塔架上的作业场景，能减少施工人员在高空的操作时间，降低作业风险。

实际使用中，这类眼板除了通讯塔架上挂装射频线缆、固定小型天线支架之外，在小型自动化设备的机架上也可以作为管线吊点、小型辅助工具的挂装点使用，甚至在轻型工装架上作为临时吊点挂载小型电动工具也完全适用。板件的外轮廓在吊装孔外侧采用圆弧过渡，没有尖锐的直角结构，一方面可以减少应力集中，避免长期受载时在直角位置产生疲劳裂纹，另一方面也能避免施工过程中尖锐边角划伤施工人员、割破吊装带或者线缆外皮，细节设计完全贴合现场施工的实际需求。

需要注意的是，这类板件眼板的额定载荷和板材厚度、材质直接相关，选型时需要根据实际挂载的重量匹配对应厚度的板材，安装时要保证固定螺栓的预紧力达到要求，避免长期受载出现松动，同时安装面要尽量保持平整，避免板件安装后出现翘曲，导致受力状态改变，影响整体的承载能力。板件的圆弧边缘在加工后需要做倒角去毛刺处理，去除切割产生的熔渣和飞边，进一步提升使用的安全性。
