索尼钣金外壳DVD播放机结构设计

　　日常影音场景里的桌面DVD播放设备，外壳采用钣金折弯成型工艺制作，整体为方正的立方体造型，适配桌面摆放的常规空间需求，不会占用过多操作台面积，边缘做了小半径倒角处理，避免钣金锐边带来的装配划伤风险，也让整机外观更协调。从结构设计逻辑来看，这类钣金外壳首先要满足内部机芯、解码电路板、光驱组件的安装定位需求，壳体侧壁预留的多组通风槽，是按照内部发热元件的排布位置开设的，能在设备持续读碟工作时形成自然对流风道，带走光驱电机、解码芯片工作产生的热量，避免内部积热导致的读碟卡顿、元件老化加速问题。

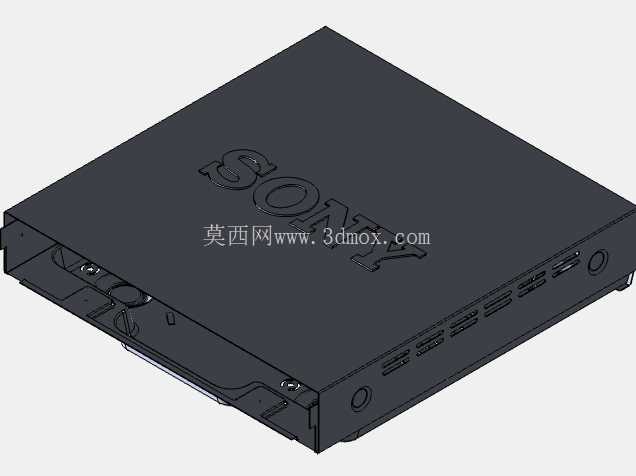

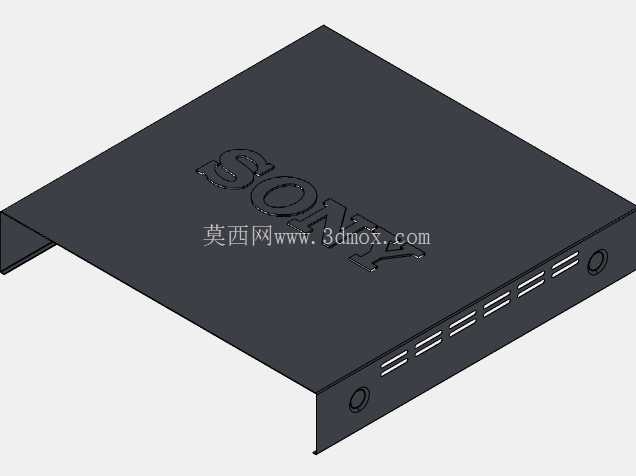

　　顶面的SONY标识采用一体冲压成型工艺，没有额外粘贴标识的工序，既减少了装配环节的辅料使用，也避免长期使用后标识脱落的问题，同时冲压标识的凹凸结构还能小幅提升顶面钣金的结构刚度，减少薄钣金受力后的凹陷变形量。壳体的连接结构采用自攻螺丝柱与折弯卡扣结合的方式，底壳与上盖的配合边做了折弯翻边，既可以遮挡内部结构提升外观整洁度，翻边形成的重叠配合面也能提升壳体的整体抗扭刚度，在设备受到轻微磕碰时，不会出现壳体接缝开裂、内部组件移位的问题。侧壁的接口预留位按照常规影音设备的接口排布逻辑设置，对应音视频输出接口、电源接口的位置做了精准的开孔避让，开孔边缘做了去毛刺处理，避免插拔线材时刮伤线材外被。从安装边界来看，这类桌面设备的底部预留了四个橡胶脚垫的安装位，脚垫高度控制在3-5mm区间，既可以让设备底部与桌面之间留出通风间隙，也能起到防滑减震的作用，减少光驱读碟时的震动传递到桌面产生共振噪音。钣金材料的选型优先考虑0.8-1.2mm厚度的冷轧钢板，表面做喷塑处理，兼顾结构强度与轻量化需求，不会让整机重量过大不便于挪动，同时喷塑层的耐磨、耐指纹特性，也能适配日常桌面使用的清洁维护需求。

　　在结构设计阶段，需要提前核对内部组件的堆叠高度，确保上盖与内部光驱、电路板之间留出足够的安全间隙，避免钣金壳体压碰到内部元件造成短路或部件损坏，同时要考虑钣金折弯的工艺公差，所有配合边的尺寸都预留合理的公差补偿量，确保批量生产时壳体的装配一致性，不会出现接缝不均、卡扣对位不准的问题。这类钣金结构的影音设备外壳，相比塑料外壳拥有更好的电磁屏蔽性能，能减少内部电路工作时的电磁辐射外泄，也能阻挡外界电磁信号对音视频输出信号的干扰，提升播放时的音视频信号稳定性。

　　在实际使用场景中，这类设备常放置于客厅电视柜、桌面影音工作站中，方正的造型可以和其他影音设备整齐堆叠，钣金外壳的刚性也能支撑上方放置小型的周边设备，不会出现壳体变形压坏内部组件的问题。设计过程中还需要考虑设备的维护便利性，上盖的拆卸只需要拧下底部的几颗固定螺丝即可掀开，不需要额外拆解其他结构，方便后期对光驱激光头进行清洁、对内部元件进行检修更换。侧壁的通风槽开孔尺寸做了严格控制，既保证通风面积足够，也避免异物从通风槽掉入设备内部造成电路故障，开孔的排布方向顺着内部风道的走向设置，最大化提升自然散热的效率。
