多层板结构塑料注塑模具三维设计

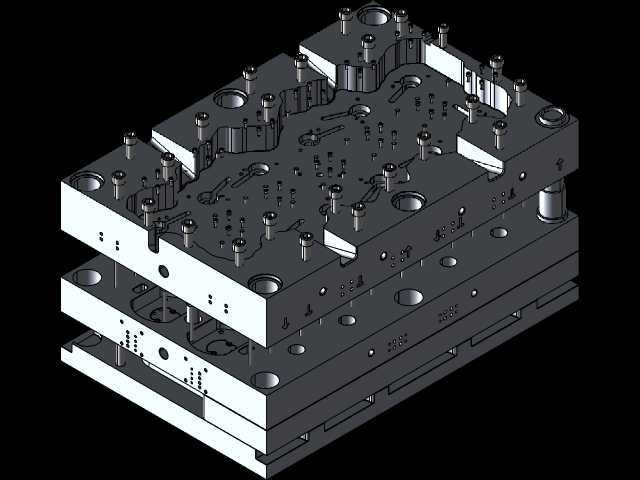

这套模具结构针对中小型塑料件的批量注塑生产设计，整体采用多层叠装模架布局，从定模座板、定模板、动模板、推板到动模座板依次排布，各层板件通过精密导柱导套实现合模定位，定位公差控制在0.02mm以内，避免合模错位导致的塑件飞边、壁厚不均问题。在实际注塑生产场景中，这类模具适配卧式注塑机安装，安装时需匹配注塑机的拉杆间距、定位圈尺寸与喷嘴球径，模架整体长宽尺寸预留足够的装夹空间，上下模的闭合高度需落在注塑机的最大最小模厚区间内，同时保证开模行程能够满足塑件与浇注系统凝料的取出需求。

从功能结构来看，模具的分型面设置在塑件外观面与结构面的衔接位置，分型面贴合处做了0.01mm的研配精度处理，防止注塑过程中出现溢料。型腔部分采用整体镶拼结构，针对塑件上的细小孔位、卡扣结构单独设计镶件，既方便后续磨损后的更换维修，也能优化加工工艺性，避免整体电极加工的死角问题。浇注系统采用侧浇口进料，浇口位置选择在塑件非外观面的边缘处，进料角度与料流方向匹配塑料熔体的填充路径，减少熔接痕、气纹等外观缺陷，同时在填充末端设置排气槽，排气槽深度控制在塑料溢边值以下，既保证型腔内气体顺利排出，又不会产生飞边。

冷却系统的设计覆盖定模与动模的核心成型区域，在型腔、型芯周边钻设循环冷却水孔，水孔距离成型面的距离保持在15-20mm区间，水孔间距均匀，保证模温均匀分布，避免塑件因冷却不均产生翘曲变形。顶出系统采用推杆与推板结合的方式，针对塑件的包紧力分布位置设置顶出力点，顶杆位置避开塑件的外观面与薄弱结构，顶出行程预留足够安全余量，保证塑件顶出时受力均匀，不会出现顶白、顶穿问题。导向系统除了四角的主导柱导套外，在顶出板位置额外设置中托边，保证顶出过程的平稳性，避免顶杆出现偏磨、卡死问题。

在设计思路上，这套模具优先考虑量产过程中的稳定性与维护便捷性，所有板件的螺丝孔、销钉孔位置都做了标准化设计，模架采用标准模架改制，减少非标加工的成本与周期。针对生产中可能出现的飞边、粘模问题，在动模侧做了合理的脱模斜度，斜度取值根据塑件的高度与塑料材质特性确定，既保证脱模顺畅，又不会影响塑件的尺寸精度。模具的流道转角处都做了圆弧过渡，减少熔体流动的阻力，降低注射压力损失，同时流道表面做抛光处理，减少料流残留，方便生产过程中的凝料取出。

从安装边界来看，模具的定模侧定位圈突出定模座板10mm，与注塑机定位孔采用间隙配合，浇口套的进料口球面半径比注塑机喷嘴球面半径大2mm，保证对接时无漏料间隙。动模侧的顶棍孔位置匹配注塑机的顶出杆位置，顶棍孔深度足够，保证顶出动作的有效传递。模具的吊环孔设置在模架的重心位置，方便模具的吊装与搬运，所有外露的边角都做了倒角处理，避免安装过程中出现磕碰划伤。整套结构兼顾了成型精度、生产效率与维护成本，适合中小型精密塑料件的规模化注塑生产，在消费电子配件、小型塑料结构件的生产场景中具备较强的适配性。
