快装式弹性连接扣环结构设计

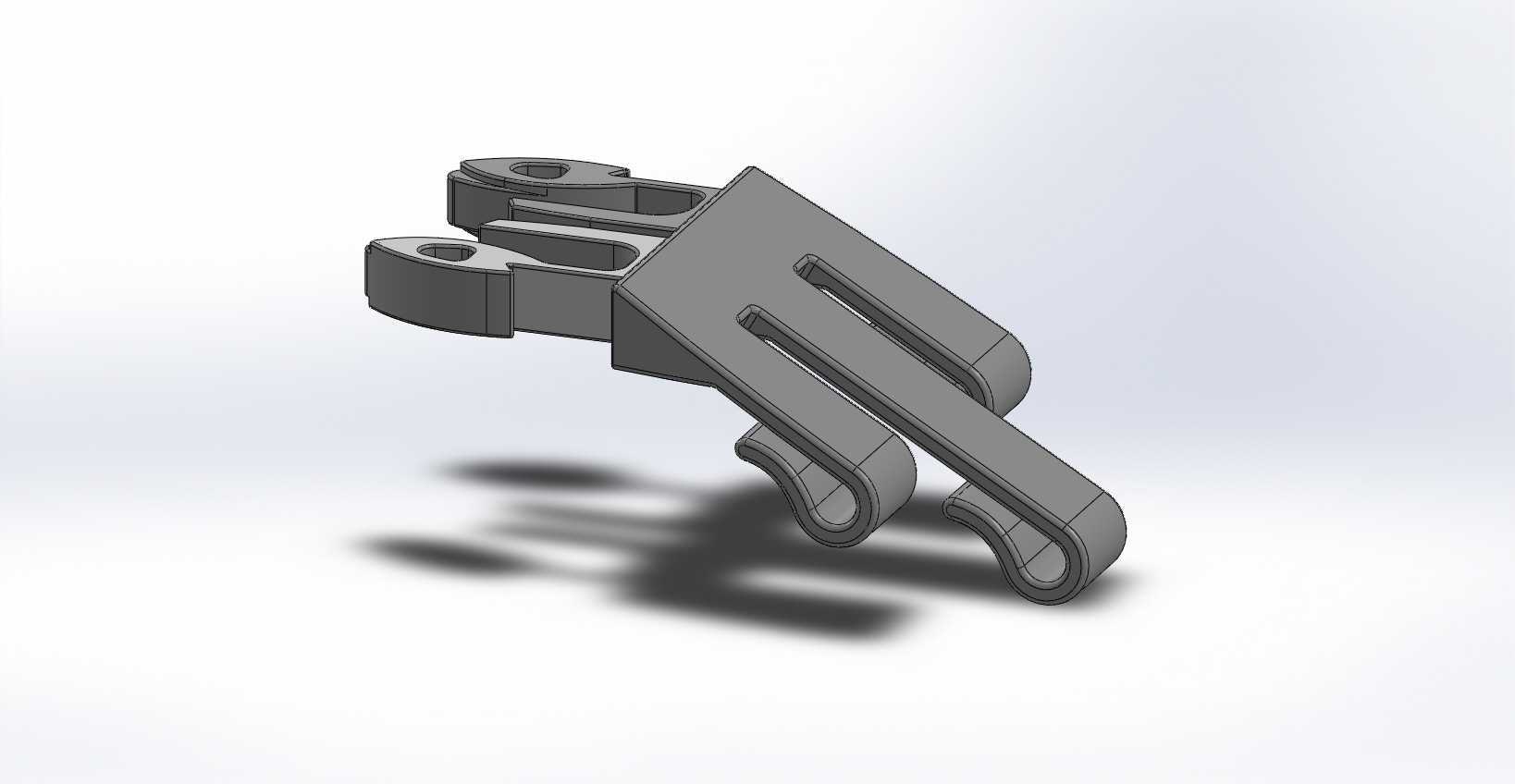

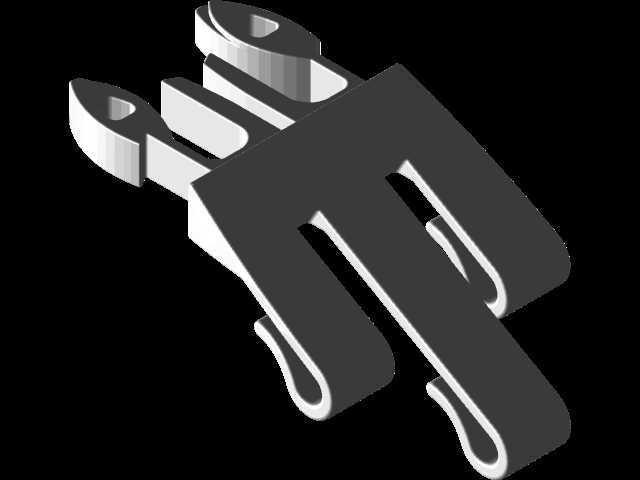

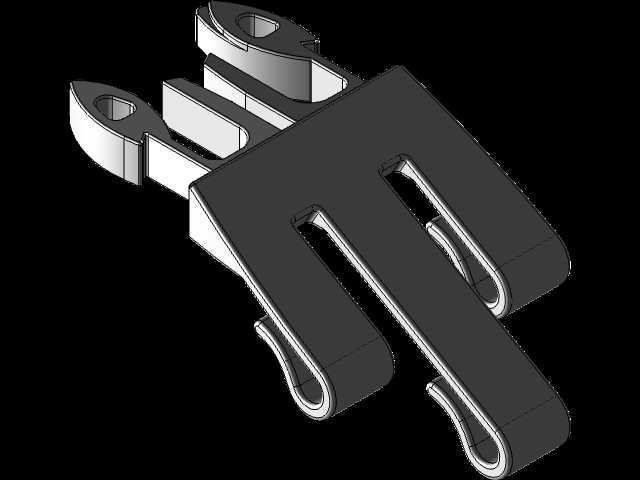

　　这类扣环结构多应用在需要频繁拆装、快速锁止的工装治具、便携设备挂载、通讯器材附件连接场景中，替代传统螺栓紧固的繁琐操作，在户外作业设备、可穿戴工业终端、模块化管线固定场景下，能大幅降低拆装耗时，无需额外工具即可完成部件的连接与分离，适配需要快速更换附件、临时挂载拓展部件的使用需求。从结构功能来看，该扣环采用一体成型的弹性臂设计，前端双叉式挂耳预留了铰接安装孔位，可通过销轴与固定基座端形成转动副，扣合时主体段的两条平行弹性臂会产生微量形变，借助自身材料的弹性回复力卡入对接端的卡槽内，末端的弯钩结构会勾住对接件的限位凸台，避免受外力拉扯时出现意外脱开，相比普通的单臂卡扣，双平行臂的设计能让扣合受力更均匀，单侧弹性臂出现疲劳形变时，另一侧仍能提供足够的锁止力，提升连接可靠性。

　　设计过程中优先考虑了安装边界的适配性，铰接端的双挂耳间距与对接基座的安装耳片宽度做了间隙配合设计，单边预留0.15mm的装配间隙，避免加工公差导致铰接处卡滞，扣合行程控制在8mm范围内，弹性臂的形变弯曲半径大于材料厚度的1.5倍，避免长期反复形变出现应力集中导致的断裂问题，整体外形做了全圆角过渡处理，没有尖锐棱角，既避免安装使用过程中划伤操作人员，也能减少应力集中点，提升结构的抗疲劳寿命。

　　在实际选型应用时，需要注意对接端的卡槽深度要与扣环弯钩的挂接深度匹配，挂接量控制在2.5-3mm之间，挂接过浅容易受振动脱开，挂接过深则会导致解锁时需要的按压力过大，影响操作手感，铰接孔的同轴度公差需要控制在0.1mm以内，避免扣环转动时出现偏斜，导致弹性臂受力不均出现单侧磨损过快的问题。这类扣环常采用玻纤增强尼龙或者弹簧钢冲压成型，若采用塑料材质，壁厚控制在2.5-3mm之间，既保证足够的结构强度，也能让弹性臂具备合适的形变能力，若采用金属材质则需要在铰接孔处加装衬套，减少转动过程中的磨损，延长使用寿命。

　　在通讯类手持设备的背夹挂载、工装治具的快速压板固定、户外装备的织带连接场景中，这类扣环相比传统的螺丝紧固、绑带固定方式，操作效率能提升60%以上，且反复拆装次数可达数千次不会出现结构失效，同时整体结构紧凑，安装占用空间小，不会过多增加设备的整体重量与外形尺寸，适合在空间受限的便携设备上使用。设计时还考虑了解锁的操作便利性，弹性臂的按压位置做了加宽处理，操作人员单指即可按压完成解锁，扣合到位时会发出清晰的卡位反馈声，无需额外检查即可确认锁止到位，降低操作失误的概率，扣环主体的平直段可以根据实际安装需求调整长度，适配不同间距的对接部件，铰接端的孔位也可以根据选用的销轴直径调整尺寸，具备一定的结构改型适配空间，能够覆盖多数轻载快速连接的使用场景。
