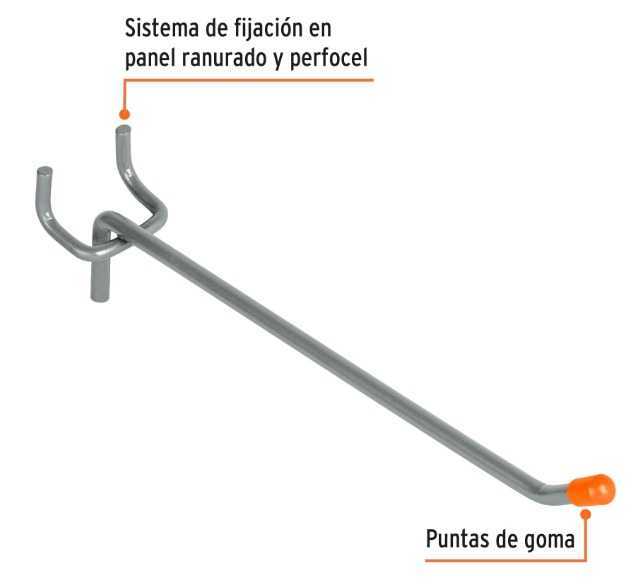

6英寸槽板用橡胶端头直挂钩结构

　　日常商用与民用置物场景里，槽板配套的直挂钩是使用频率极高的五金配件，这类挂钩主要适配带标准卡槽的冲孔槽板、perfocel多孔展示板，常见于五金工具门店的展品陈列、仓储工位的工具挂放、商超日用品的挂装展示，甚至家用车库、工具间的零散物件收纳，相比粘钩、螺丝固定挂钩，这类卡入式挂钩无需在安装面打孔，可根据陈列需求随时调整位置，拆装效率极高，不会破坏安装基材表面。这款6英寸规格的直挂钩，整体采用单根金属线材弯折成型，没有额外的拼接焊缝，结构整体性更强，长期承重状态下不会出现拼接位开裂、松脱的问题。挂钩的安装端采用对称双弯折卡脚结构，两个卡脚的间距完全匹配标准槽板的卡槽间距，安装时只需将卡脚对准槽板的卡槽推入，再向下按压即可完成锁止，卡脚的弯折角度经过反复校核，卡入后卡脚的水平段会完全贴合槽板背面的承力面，垂直挂放重物时，受力会均匀分散到卡槽的两个接触棱边，不会出现单点应力集中导致卡槽变形、挂钩滑脱的问题，相比单卡脚结构，双弯折卡脚的抗扭转性能更优，即使挂放的物件重心偏离挂钩杆体轴线，也不会出现挂钩侧翻脱落的情况。

　　挂钩的杆体部分采用直杆设计，6英寸的有效挂放长度可以适配大多数带挂孔的工具、包装商品，杆体的直径经过选型验证，既可以匹配市面上绝大多数商品的标准挂孔尺寸，又能保证杆体自身的抗弯强度，挂放额定重量范围内的物件时，杆体末端的下挠量控制在极小范围内，不会因为长期承重出现不可逆的塑性变形。杆体的末端套装了橡胶保护端头，这个端头的作用不止是防止杆体末端的金属锐边划伤操作人员或者挂放的物件，还能对挂放的物品起到限位作用，避免物件在拿取相邻物品时被顺带滑落，橡胶材质的摩擦力也能让挂放的物件保持稳定，不会因为轻微的碰撞就沿杆体滑动移位。

　　从设计思路来看，这款挂钩完全围绕槽板安装场景的实际需求做优化，没有多余的装饰结构，所有的结构设计都服务于安装便捷性、承重可靠性、使用安全性三个核心目标。安装边界方面，这款挂钩适配的槽板需要满足标准卡槽尺寸要求，卡槽的宽度、槽间中心距与卡脚尺寸完全匹配，安装后挂钩杆体与槽板表面保持垂直，杆体末端距离槽板表面的长度为6英寸，安装位上下需要预留足够的空间，避免挂放物件时与上下层的其他挂钩或者物品产生干涉，挂钩的卡入深度经过设计，不会穿透槽板背面，不会影响槽板背面的走线或者其他结构布置。

　　实际使用中，这类挂钩的承重能力除了自身杆体的强度，还取决于槽板本身的材质与厚度，在配套标准厚度的金属槽板使用时，可稳定挂放常规手动工具、小型包装商品，完全满足门店陈列、工位工具收纳的日常使用需求。杆体的金属表面做了防锈处理，在潮湿的仓储或者车间环境下使用也不会轻易生锈，延长了配件的使用寿命，橡胶端头采用耐磨橡胶材质，反复插拔挂放物件也不会出现过快磨损、脱落的问题。在做三维建模时，这类线材成型件需要重点关注弯折处的圆角处理，不能出现直角弯折导致的应力集中问题，卡脚的弯折角度公差需要严格控制，角度偏差过大会导致安装时卡接过紧无法装入，或者卡接过松容易脱落，橡胶端头与金属杆体的配合需要选择合适的过盈量，既保证端头安装后不会轻易脱落，又不会因为过盈量过大导致装配困难。
