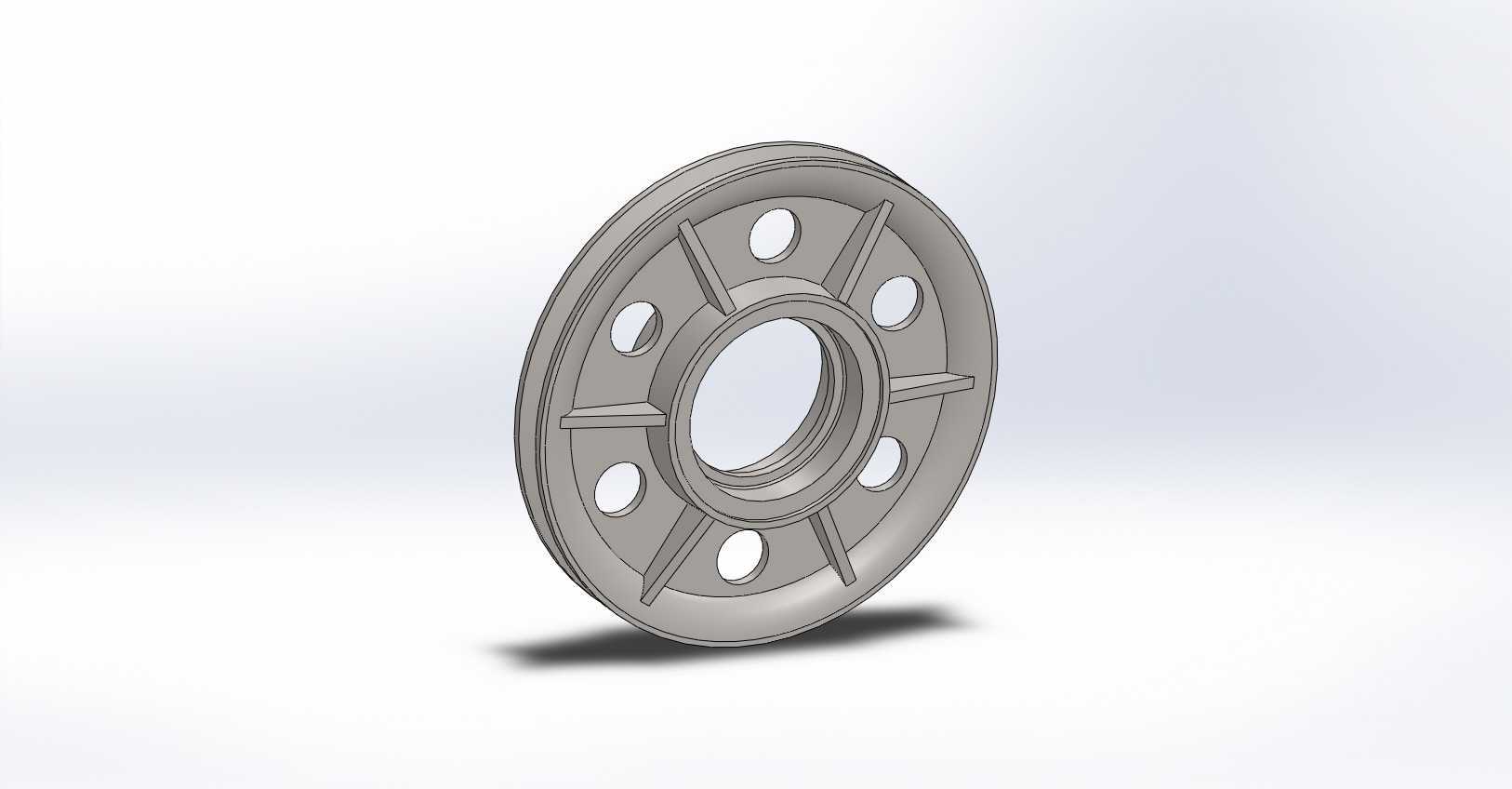

起重设备用滑轮式钢丝绳承载轮结构

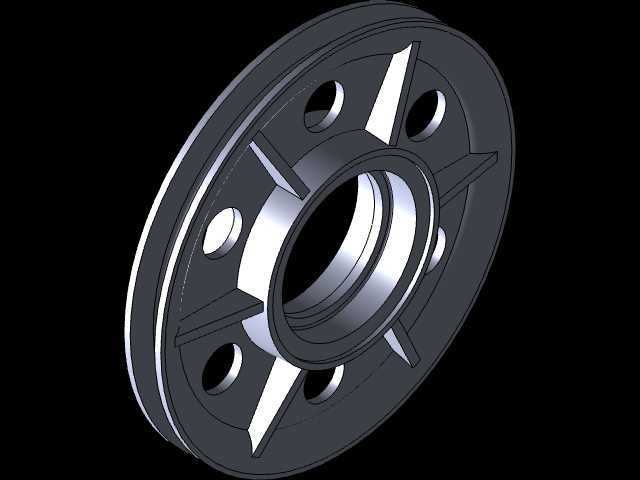

　　轮缘部分采用适配标准起重钢丝绳绳径的圆弧槽型设计，槽底曲率半径比常用钢丝绳公称半径大3%-5%，既保证钢丝绳与轮槽的有效接触面积，避免绳索出现局部应力集中导致的断丝问题，又能防止绳索在轮槽内出现卡滞、跳槽现象，在轮缘内侧还设计有凸起的挡边结构，即使在起重作业出现小幅偏载、绳索摆动的工况下，也能将钢丝绳约束在轮槽工作范围内，降低脱槽风险。从安装适配维度看，轮体中心的轴承安装位采用阶梯孔设计，可适配标准系列的深沟球轴承或圆锥滚子轴承，满足不同径向载荷、转速工况下的装配需求，轴承位的同轴度、端面跳动公差按照起重机械零部件通用精度要求设定，能保证轮体运转过程中无偏摆、无卡滞，降低轴承的额外径向载荷，延长轴承使用寿命。在工矿企业物料吊运、港口装卸、建筑施工垂直运输等场景中，钢丝绳滑轮是改变钢索受力方向、分散载荷、降低绳索磨损的核心承载部件，其结构合理性直接影响整套起重系统的运行稳定性与易损件更换周期。这款滑轮结构采用辐板式轮体设计，区别于传统实心轮体的笨重缺陷，在保证轮体整体抗弯、抗扭强度的前提下，通过辐板上的均匀开孔实现减重，同时为轮体运转过程中的散热留出通道，避免长时间高负载运转下轮体与钢丝绳摩擦生热导致的材料性能衰减。

　　辐板与轮缘、轮毂的连接位置均设置了圆弧过渡结构，避免直角连接带来的应力集中问题，在承受冲击载荷时，应力可以沿着圆弧过渡面均匀分散，不会在连接位置出现裂纹扩展，适配起重作业中频繁启停、载荷波动的实际工况。设计过程中优先考虑了易损件的维护便利性，轮体的整体厚度、轮槽深度、安装孔距均符合通用起重滑轮的安装尺寸边界，可以直接替换同规格的传统铸铁滑轮，不需要对原有起重设备的滑轮架、销轴等部件做额外改造，降低设备维护改造成本。

　　轮体表面的加工精度控制上，轮槽工作表面的粗糙度要求达到Ra3.2以下，减少钢丝绳与轮槽之间的滑动摩擦损耗，延长钢丝绳的使用寿命，毕竟在起重设备运维成本中，钢丝绳的更换成本占比远高于滑轮本身，降低绳索磨损就能直接降低整套设备的长期运维投入。针对不同的使用场景，该结构还可以通过调整辐板厚度、轮缘高度来适配不同额定起重量的需求，比如小吨位轻型起重机可以适当减薄辐板厚度进一步减重，大吨位重型起重场景则可以加厚辐板、增大轮毂与销轴的接触面积，提升整体承载能力，结构本身具备较强的参数化调整空间，不需要重新做整体拓扑设计就能覆盖多规格的产品需求。

　　在实际安装过程中，轮体两侧的端面预留了密封件安装槽位，可以加装防尘密封圈，阻挡作业环境中的粉尘、泥沙进入轴承位置，尤其适合矿山、建筑工地这类多粉尘的户外作业场景，避免杂质进入轴承导致的磨损加剧、运转卡滞问题。轮体的动平衡性能在设计阶段就做了考量，辐板上的开孔采用圆周均匀分布的形式，每个开孔的尺寸、位置公差严格控制，保证轮体在高速运转（比如快速起升、变幅工况）时不会出现离心力不均导致的振动，降低对起重臂架、卷扬机构的共振影响。
