起重设备用轴式滑轮承载转轴结构

　　在车间定点物料转运、小型设备吊装、轻型起重作业场景中，轴式滑轮是改变钢索受力方向、传递起吊载荷的核心执行部件，本次呈现的轴式滑轮结构，针对小吨位起重作业的高频使用需求做了针对性的结构优化，区别于传统分体式滑轮与轴的装配结构，该结构将滑轮承载段与转轴做了集成化设计，减少了装配环节的配合公差累积，提升了重载工况下的结构稳定性。从实际作业场景来看，这类轴式滑轮常配套在手动葫芦、小型悬臂吊、移动式起重架的导向节点上，既可以作为定滑轮改变起吊钢索的牵引方向，也可以成对作为动滑轮组组成省力起吊机构，适配0.5t到2t区间的轻型起重载荷，在机修车间小件吊装、仓储库区货位调整、户外小型设备安装等场景中，这类集成式轴滑轮的拆装便捷性远高于分体装配结构，日常维护仅需定期在轴端注油孔加注润滑脂即可，无需拆解滑轮与轴的配合面。

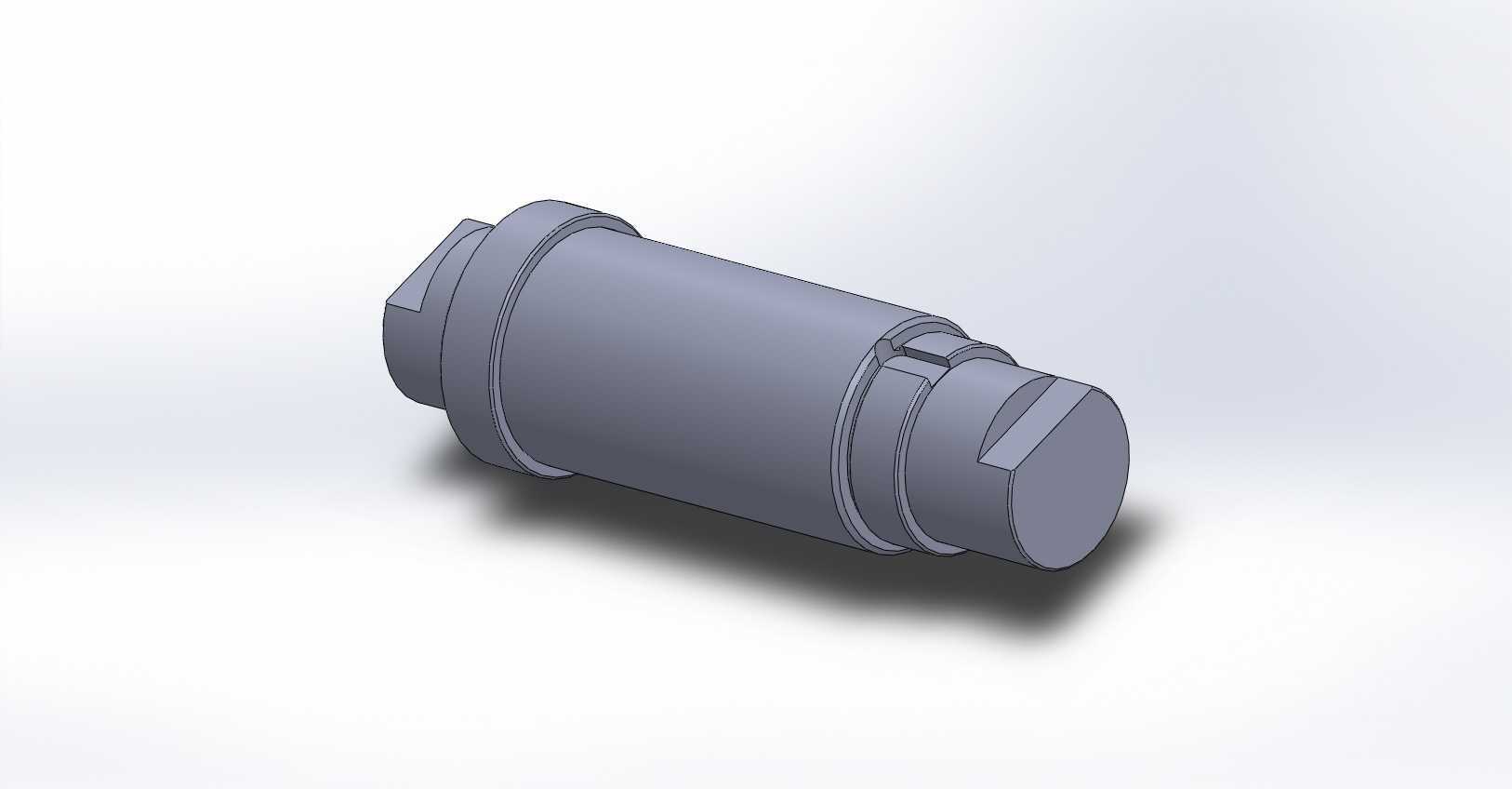

　　从结构设计思路来看，该轴体采用阶梯轴结构设计，中间直径最大的轴段为滑轮承载工作面，表面做了粗糙度优化处理，降低钢索或者滑轮衬套转动时的摩擦阻力，两侧依次收窄的轴段分别为轴承安装位、轴向定位台阶段与端部固定位，其中轴承安装位的直径公差按照过渡配合要求设计，既保证轴承内圈与轴的同步转动，又避免过盈量过大导致的轴承装配损伤；轴向定位台阶段的轴肩高度按照轴承内圈定位标准设计，既能够承受起吊时的轴向窜动载荷，又不会干涉轴承保持架的正常运转；轴的两端设计为扁方结构，配套对应的安装支座卡槽，能够防止起吊载荷作用下轴体发生周向转动，避免轴与支座之间的磨损。从安装边界尺寸来看，中间承载轴段的长度根据常用轻型滑轮的轮体宽度设计，预留了0.2mm到0.5mm的轴向窜动间隙，避免热胀冷缩导致滑轮卡滞；两侧轴承安装位的轴颈尺寸适配常用的深沟球轴承规格，无需定制特殊型号轴承，降低后期备件更换成本；轴端扁方的尺寸与标准起重支架的安装槽匹配，安装时仅需将轴体穿入滑轮与支座孔，端部插入开口销或者加装轴端挡圈即可完成固定，单人即可完成拆装更换作业，大幅降低现场维护的时间成本。

　　从功能特性来看，该轴体的载荷传递路径经过优化，起吊时钢索的载荷通过滑轮衬套或者轴承均匀传递到中间承载轴段，再通过两侧的轴肩分散到两端的安装支座上，避免了局部应力集中导致的轴体弯曲变形；轴体的圆角过渡处均做了应力释放处理，所有轴肩位置的圆角半径按照抗疲劳设计要求取值，在频繁变载荷的起重作业场景下，能够有效降低应力集中导致的轴体断裂风险；轴的整体材质选用常用的45号钢即可满足使用要求，表面做调质处理提升整体韧性与耐磨性，承载工作面可根据使用频率选择做高频淬火处理，进一步提升表面耐磨性能，延长部件的整体使用寿命。

　　在实际选型应用中，设计人员可以根据具体的起吊吨位调整各轴段的直径参数，当起吊载荷超过2t时，可适当加大中间承载轴段的直径，同时提升轴承安装位的配合精度，配套承载能力更高的滚子轴承即可满足重载需求；针对有防腐需求的户外作业场景，也可以在轴体表面做镀锌或者发黑处理，提升潮湿环境下的防锈能力。这类集成式轴滑轮结构的三维建模过程中，需要重点关注各轴段的同轴度公差要求，中间承载面与轴承安装位的同轴度需要控制在0.02mm以内，避免装配后滑轮转动出现卡滞、偏磨的问题；轴端扁方的对称度公差也需要严格控制，防止安装时扁方与支座卡槽配合出现间隙，导致作业过程中轴体晃动产生异响。
