斯特林发动机结构原理演示三维建模作品

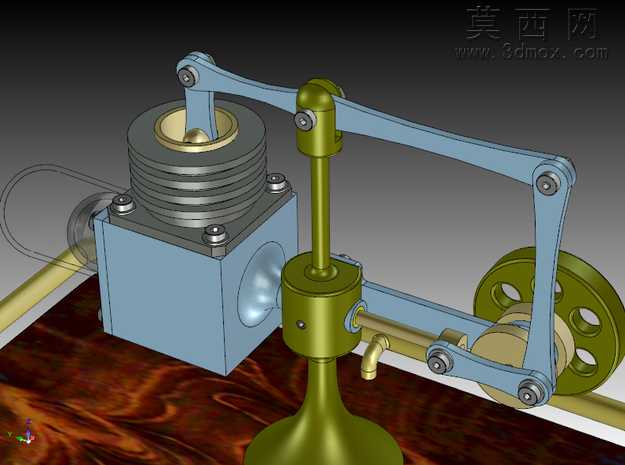

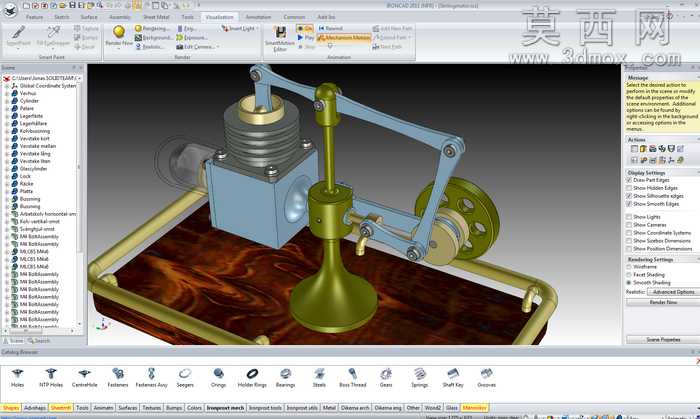

本作品为斯特林发动机的三维建模成果，建模过程围绕斯特林发动机的实际运行逻辑展开，先梳理清楚其核心工作原理：作为外燃式热力发动机，依靠气缸内工质受热膨胀、遇冷压缩的循环过程输出动力，建模时优先搭建核心功能部件的基础轮廓，再逐步细化各连接结构。首先完成动力气缸部分的建模，气缸主体采用方正的块体结构，上部设置带散热鳍片的换热段，鳍片采用环形等距排布的结构，还原真实斯特林发动机的散热结构特征，气缸顶部设置密封端盖与配气活塞杆的配合孔位，保证部件装配的逻辑合理性。配气活塞与动力输出的连杆机构是建模的重点，配气活塞杆垂直布置，中部设置导向支撑座，保证活塞往复运动的同轴度，避免运动干涉；连接配气结构与动力曲柄的连杆采用多段铰接设计，每处铰接位置都预留了销轴装配位，还原真实机械结构的铰接转动逻辑，同时采用半约束的装配方式，能够直观演示机构运行时的动作模式，清晰展示动力传递的完整路径。曲柄飞轮部分采用带镂空减重孔的轮式结构，既还原了经典斯特林发动机的飞轮储能结构特征，也通过镂空设计提升了模型的视觉层次感。材质与渲染环节，针对不同部件的功能属性匹配对应材质：气缸主体采用哑光金属蓝的涂装材质，模拟小型实验型斯特林发动机的机壳质感；连杆、配气活塞杆、支撑座等传动部件采用黄铜质感的金属材质，还原老式教学演示模型的金属色泽，同时区分不同部件的视觉层次；散热鳍片采用深灰色金属材质，突出换热部件的功能属性；飞轮采用橄榄绿金属材质，与黄铜部件形成柔和的色彩区分。渲染时将模型放置在带有木纹纹理的台面上，背景采用渐变深色突出模型主体，通过柔和的侧光打亮结构细节，清晰展示各部件的连接关系与结构特征，同时保留了机构运动演示的设置，可直观呈现斯特林发动机从配气动作到曲柄转动的完整动力传递过程，适合作为热力发动机原理教学的演示模型，帮助理解外燃机的工作循环逻辑。建模过程中特意简化了非核心的密封件、紧固件的冗余细节，重点突出核心传动与热力结构的逻辑关系，保证模型在演示运行时动作流畅无卡滞，清晰展现半约束状态下各部件的运动轨迹，还原斯特林发动机的真实运行机制。
