轮式装载机配套散袋支撑属具结构

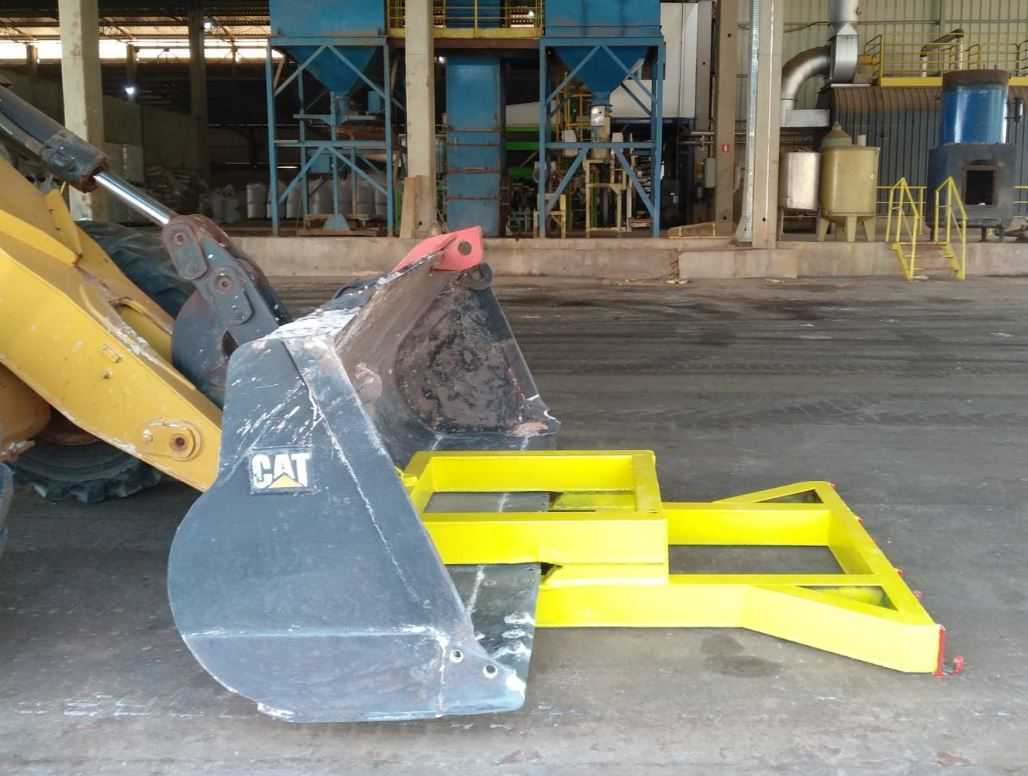

　　该属具为轮式装载机前端作业适配的散袋支撑工装，主要面向粮食、化工粉料、建材颗粒等采用吨袋包装的散料转运场景，解决常规装载机铲斗无法直接承托软质散袋、易造成包装袋破损、物料撒漏的作业痛点。在实际厂区作业中，这类属具可直接替换原有铲斗，或通过快换机构挂载在装载机动臂前端，无需对主机液压系统做额外改造，即可完成散袋的短距离转运、堆码、装卸车作业，相比人工配合叉车的作业模式，能适配砂石料场、粮食仓储区、化工原料堆场等地面不平整的户外作业场景，作业半径覆盖装载机全行程范围，无需额外铺设硬化作业路面。

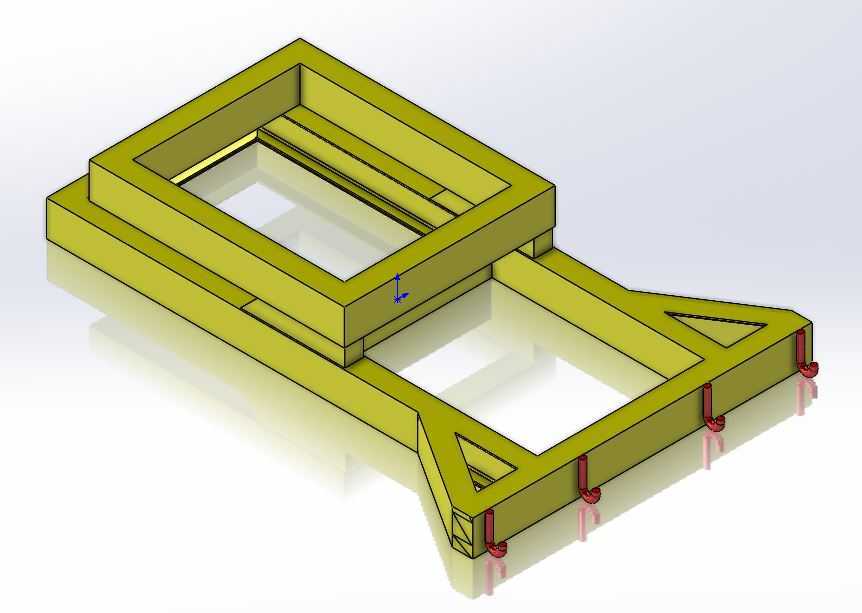

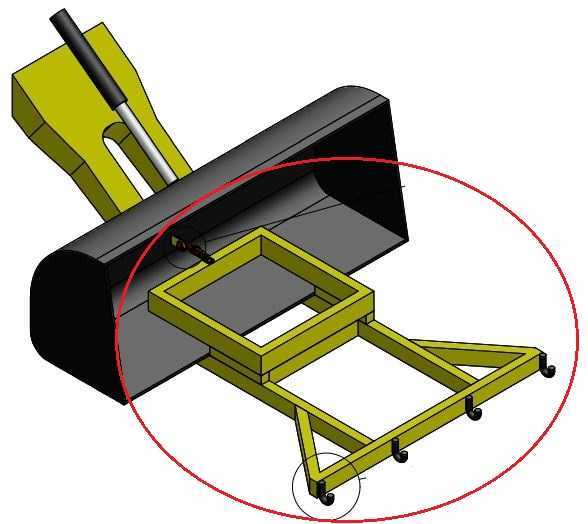

　　从结构设计来看，该支撑属具采用框架式焊接结构，主体承力梁采用矩形空心型钢焊接成型，前端设置两个平行的叉齿承托段，叉齿间距匹配标准吨袋的底部吊带跨距，作业时叉齿可直接插入吨袋底部的承托吊带间隙，避免直接挤压袋体造成物料泄漏；后端设置与装载机铲斗连接的挂接座，挂接座的销轴孔位匹配对应型号装载机的铲斗铰接点，安装时可直接利用原有铲斗的铰接销轴完成固定，无需额外加工连接孔位，挂接座与主框架之间设置三角加强筋板，可承受满载吨袋1-2吨的竖向载荷，避免长期作业出现框架变形。

　　设计过程中重点考虑了作业时的视野通透性，主框架中部采用镂空结构，驾驶员在驾驶室内可直接观察到叉齿与散袋吊带的对位情况，无需额外指挥人员配合即可完成对位作业，降低作业辅助人力成本；框架边缘全部做圆角打磨处理，避免尖锐棱角刮破吨袋编织层，所有焊接位置采用满焊工艺，焊后做去应力处理，避免重载作业时焊缝开裂。从安装边界来看，该属具的整体宽度匹配对应吨位装载机的铲斗宽度，不会超出装载机整机宽度，在狭窄厂区通道内通行时不会出现两侧刮碰问题；属具挂载后整机前悬长度相比原铲斗增加量控制在300mm以内，不会造成装载机整机载荷分布偏移过大，作业时的整机稳定性满足工程机械作业安全规范要求，额定承载能力匹配对应装载机的额定举升重量，不会出现超载作业的风险。

　　在实际作业工况中，该属具可适配不同规格的吨袋作业，叉齿的承托面做了防滑处理，避免转运过程中吨袋出现滑移掉落；框架上部可根据作业需求加装吊带限位挂钩，当举升高度超过2米时，限位挂钩可挂住吨袋上部吊带，避免袋体过度倾斜造成物料倾洒。针对粉料类散料作业场景，属具表面做了耐磨防腐涂层处理，可抵御粉料的长期冲刷腐蚀，延长属具的户外使用寿命，日常维护仅需定期检查铰接销轴的磨损情况、焊缝是否出现开裂，无需做复杂的保养维护，适配各类工程机械设备的日常运维条件。
