小型机械车床夹持工装结构设计

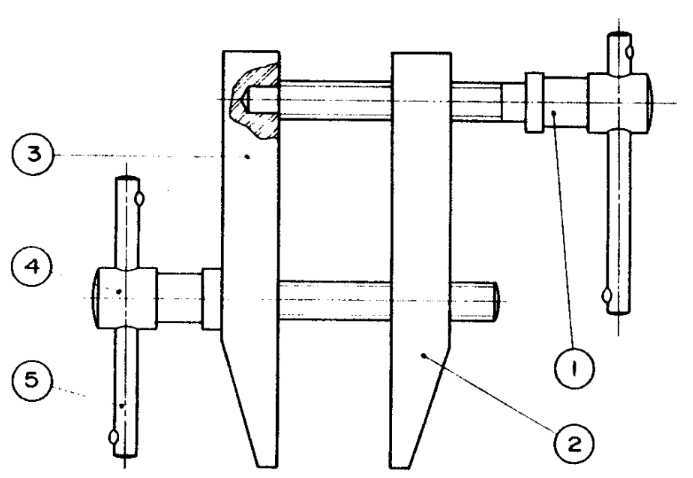

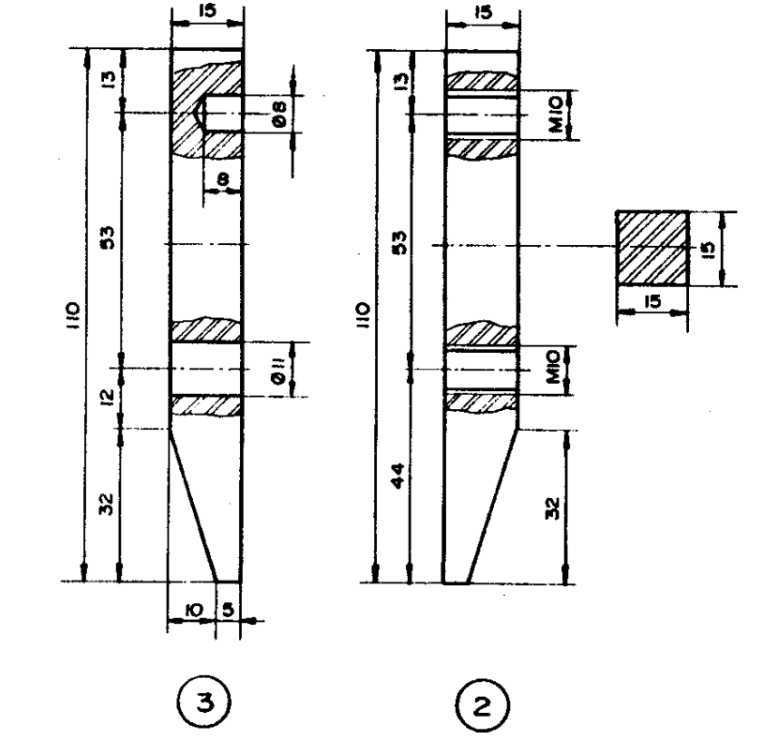

　　这套小型机械车床配套的夹持工装，是面向小尺寸零件车削加工场景设计的手动夹紧机构，在仪表车床、教学实训车床的小批量零件加工场景中应用十分广泛，尤其适合有色金属棒料、塑料试件等低硬度工件的装夹作业，能够在不破坏工件表面精度的前提下提供稳定的夹持力，避免加工过程中工件出现周向转动或轴向窜动。从功能特性来看，整套机构采用对称式夹块搭配梯形螺纹传动的结构，两根平行布置的夹块作为直接接触工件的执行部件，夹块的夹持面做了斜度收窄设计，靠近操作端的开口尺寸略大于固定端，既能够适配一定直径范围内的圆柱类工件，也可以对带小锥度的试件进行可靠装夹，夹块与安装基座之间采用滑动配合，通过侧面的定位销限制夹块的转动自由度，保证开合过程中两个夹持面始终保持平行，不会出现偏斜导致的工件夹持不正问题。

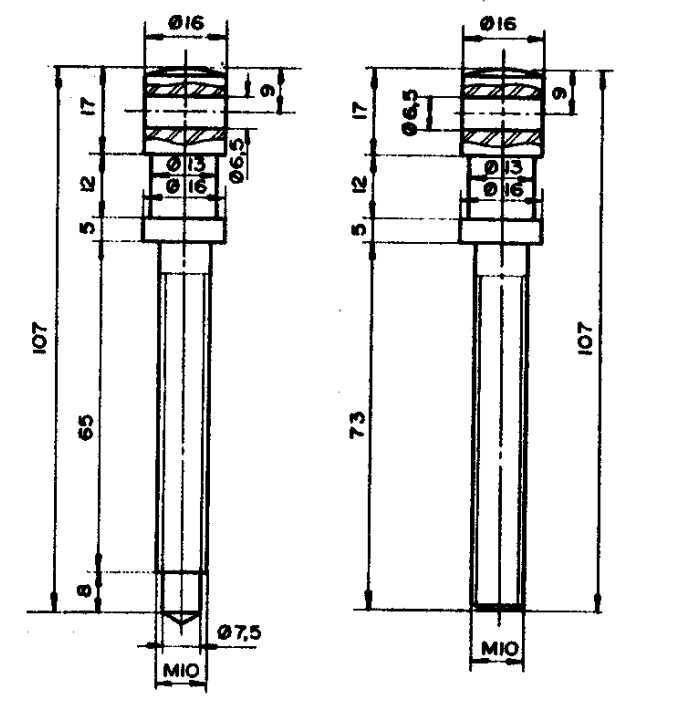

　　传动部分采用大导程梯形丝杠作为动力输入部件，丝杠头部设计了内六角或方头的驱动接口，可以配套手柄或者扳手进行手动操作，丝杠的螺距经过匹配计算，单圈转动对应的夹块开合行程控制在2mm左右，既能够保证足够的夹紧力放大比，让操作人员不需要施加过大的操作力就能达到装夹所需的预紧力，也不会因为行程过小导致装夹效率过低。配套的导向光杆平行于丝杠布置，穿过两个夹块的导向孔，主要承担夹块开合过程中的径向支撑力，避免丝杠承受额外的弯曲载荷，延长传动部件的使用寿命。

　　从设计思路层面，这套结构优先考虑了实训场景下的易加工性与易装配性，所有组成零件都采用常规机加工工艺即可完成制造，夹块采用45号钢调质处理后铣削成型，夹持面可以根据实际使用需求更换铜质或者尼龙材质的贴片，避免夹伤软质工件表面；丝杠采用标准梯形螺纹牙型，不需要定制特殊刀具即可完成车削加工，导向光杆直接采用标准冷拉圆钢磨削外圆即可达到配合精度要求，整体加工成本低，零件互换性强，即使在教学实训场景下出现零件磨损，也可以快速加工替换件完成维修，不需要整体更换工装。在外形尺寸与安装边界方面，整套工装的整体宽度控制在90mm范围内，夹块的最大开合行程为40mm，能够装夹的工件直径范围覆盖5mm到35mm，完全满足小型车床加工小尺寸试件的装夹需求；工装的底部设计了标准化的安装接口，可以直接通过T型螺栓固定在小型车床的溜板或者工作台面上，安装定位基准面经过磨削加工，平面度控制在0.02mm以内，保证装夹后工装的夹持中心与车床主轴中心保持同轴，不会因为安装偏差导致工件出现加工锥度。

　　在实际使用过程中，操作人员只需要转动丝杠驱动端，就可以带动两个夹块同步向中心收拢或者向外张开，完成工件的夹紧与松脱，由于梯形螺纹具备自锁特性，当夹紧力达到设定值后，即使加工过程中存在切削振动，夹块也不会自行松脱，不需要额外增加锁紧机构，简化了操作流程。这套结构除了应用在小型车床的工件装夹场景外，也可以经过简单改造后用于钳工划线、小型零件钻孔时的工件固定，通用性较强，对于机械装配实训、机加工入门教学场景来说，整套机构的零件数量少，装配关系清晰，能够帮助初学者快速理解螺纹传动、滑动导向、夹紧力放大等基础机械结构的工作原理，也可以作为机械设计课程的装配练习实例，让学习者在实际装配过程中掌握公差配合、零件定位等设计要点。在结构细节处理上，夹块的非夹持面做了倒角处理，避免装配和操作过程中出现锐边划伤，丝杠的端部设置了限位挡圈，防止操作时丝杠旋出行程范围导致零件脱落，导向光杆的两端采用过盈配合固定在工装的基座端板上，不需要额外的紧固件进行固定，减少了零件数量，也降低了装配复杂度。
