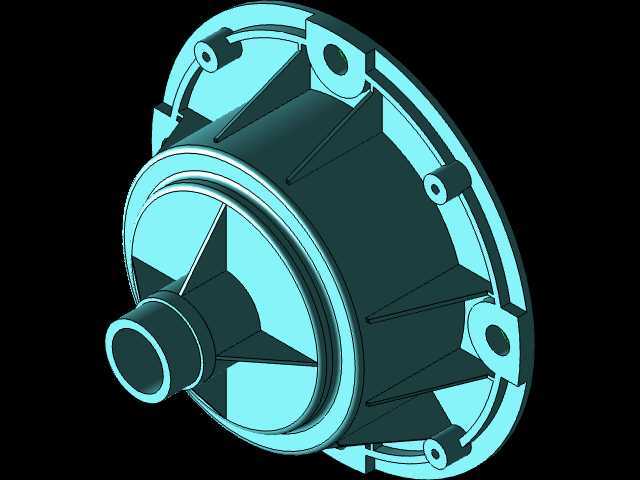

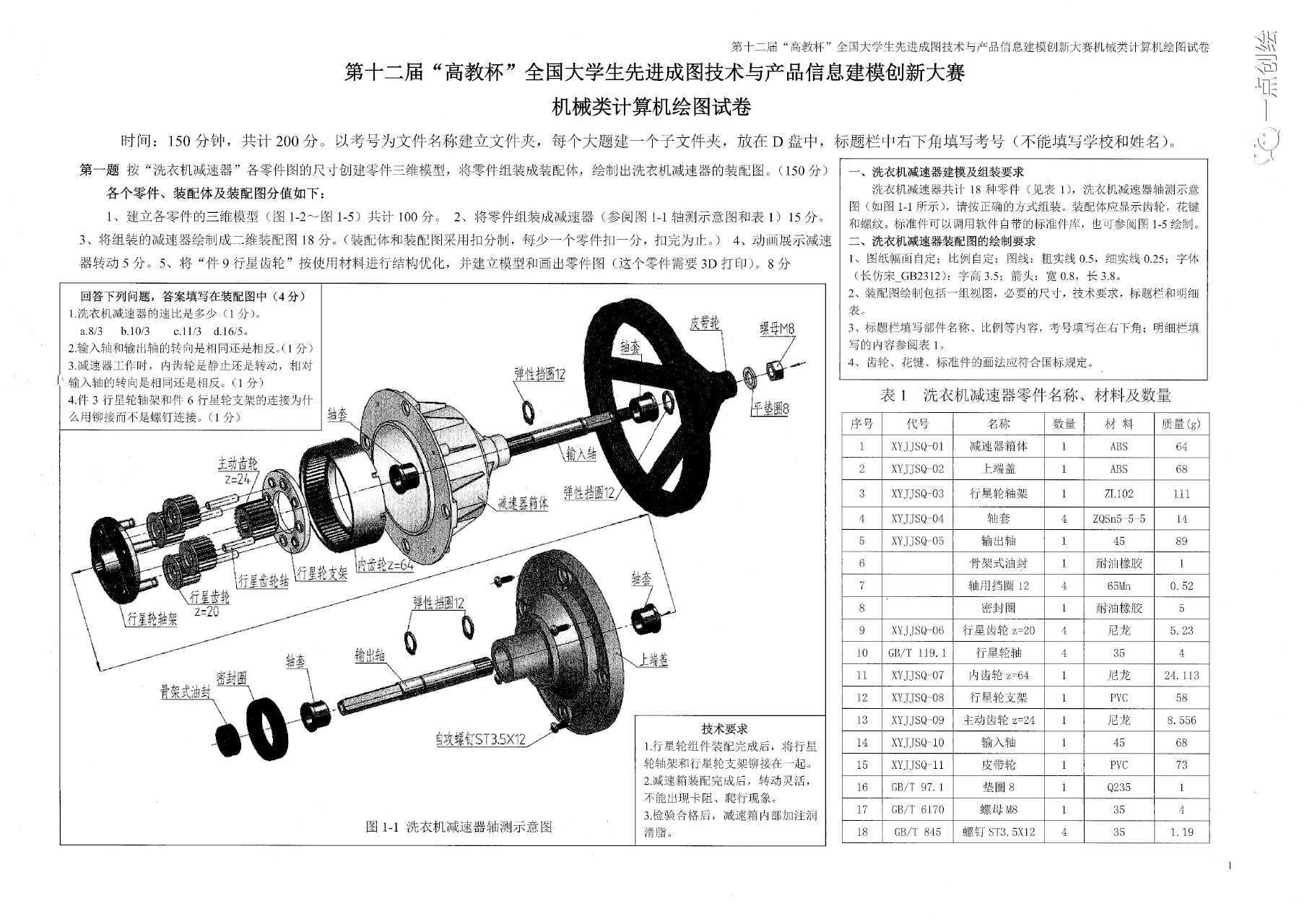

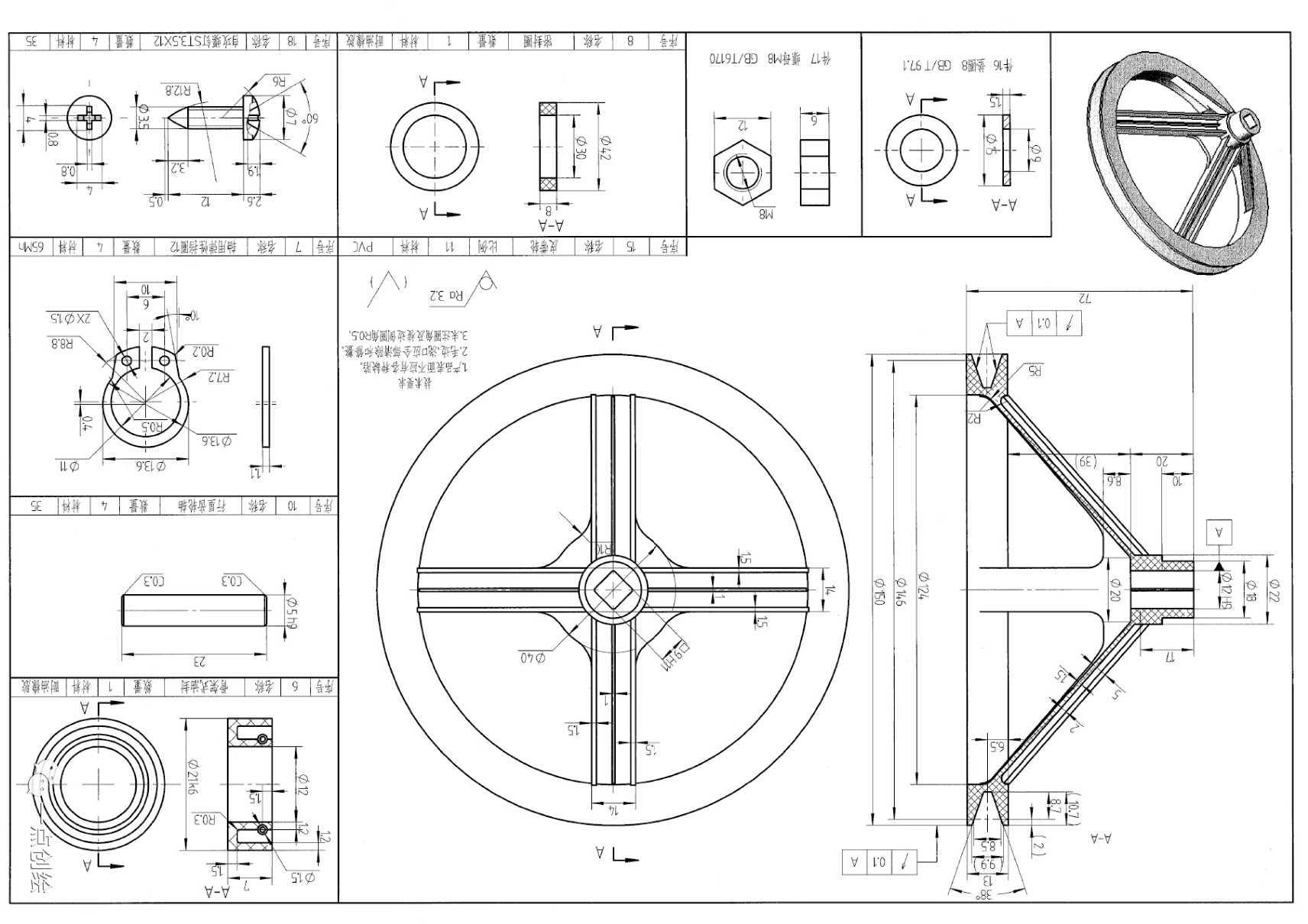

洗衣机减速离合器结构三维数模

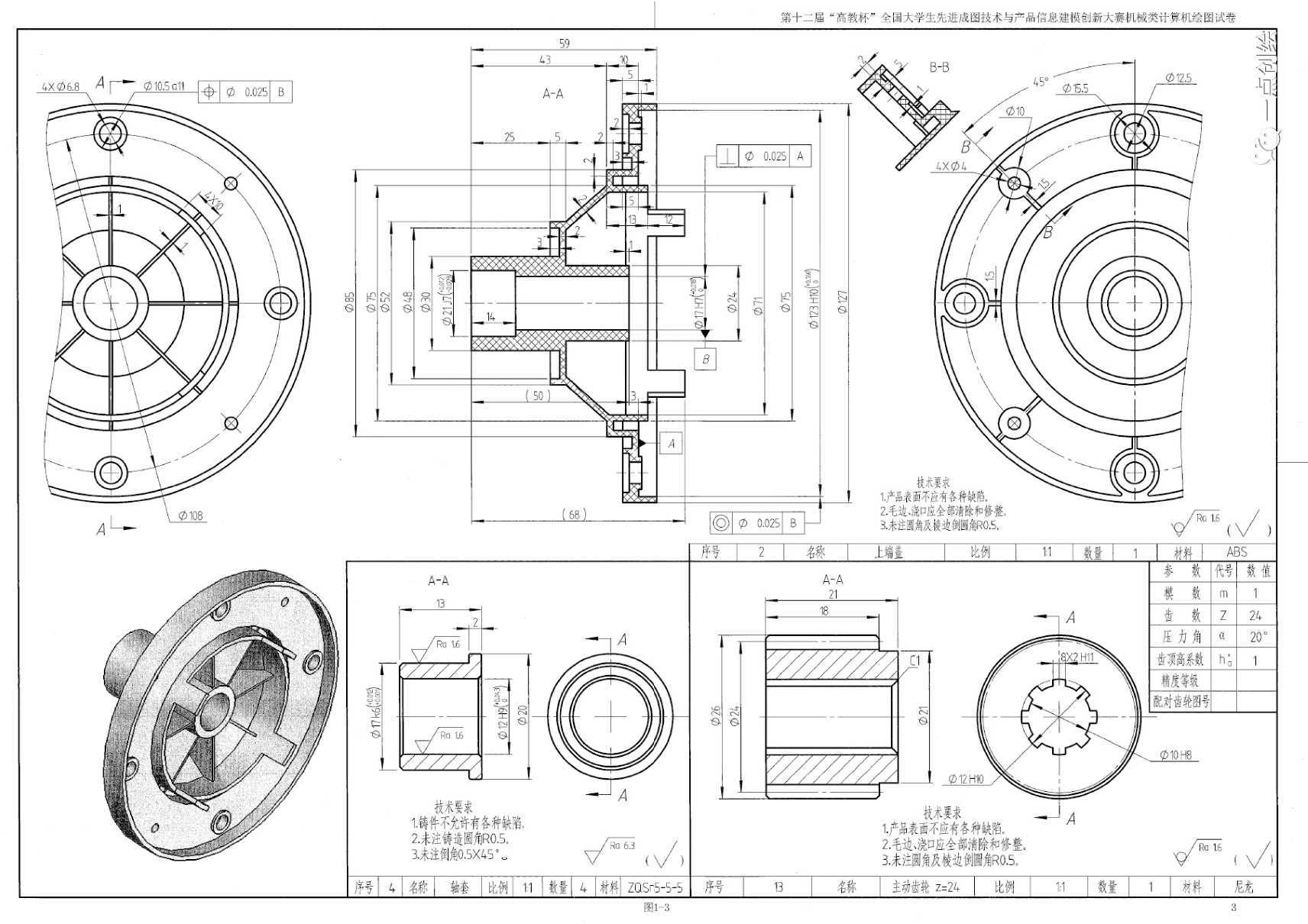

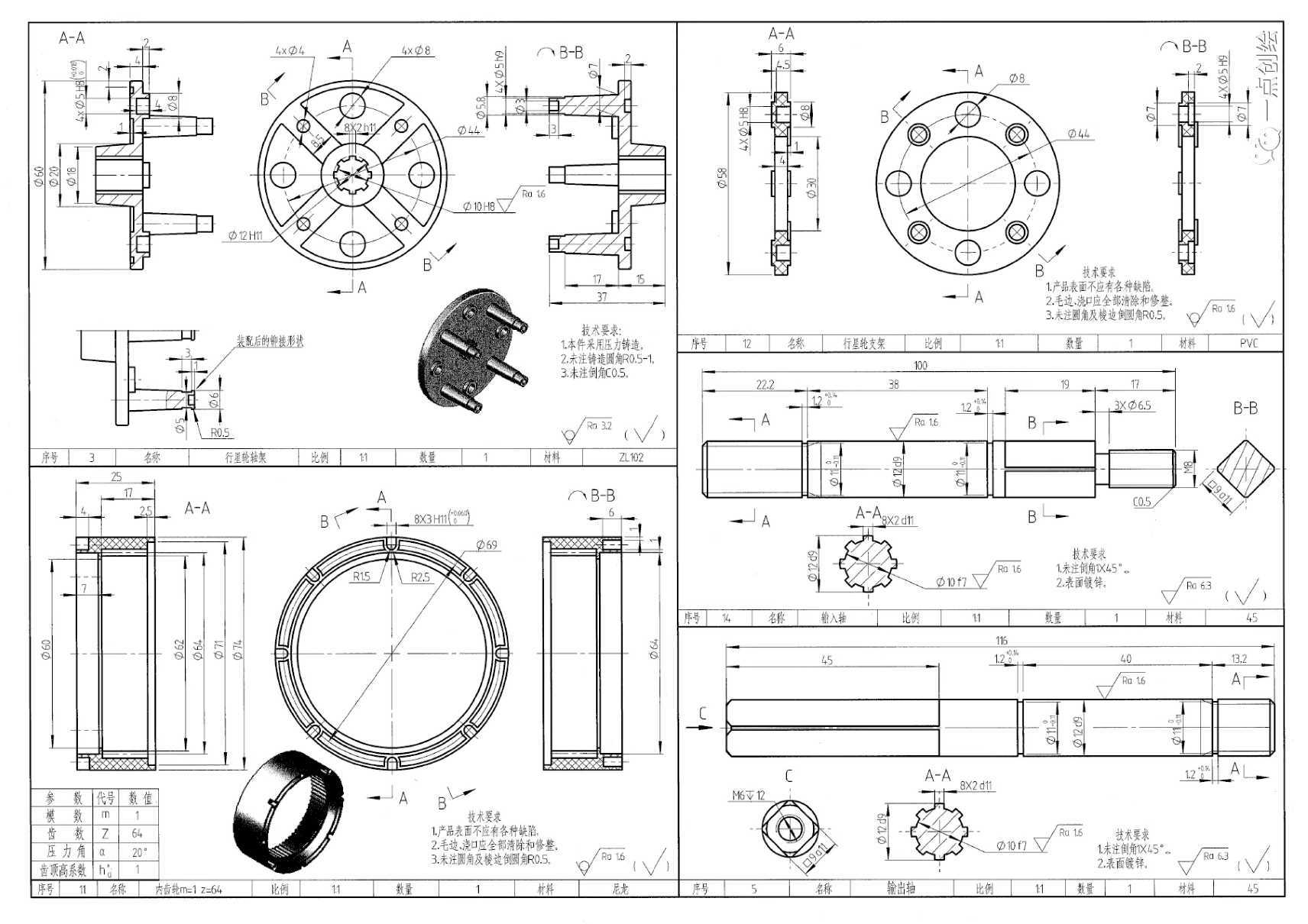

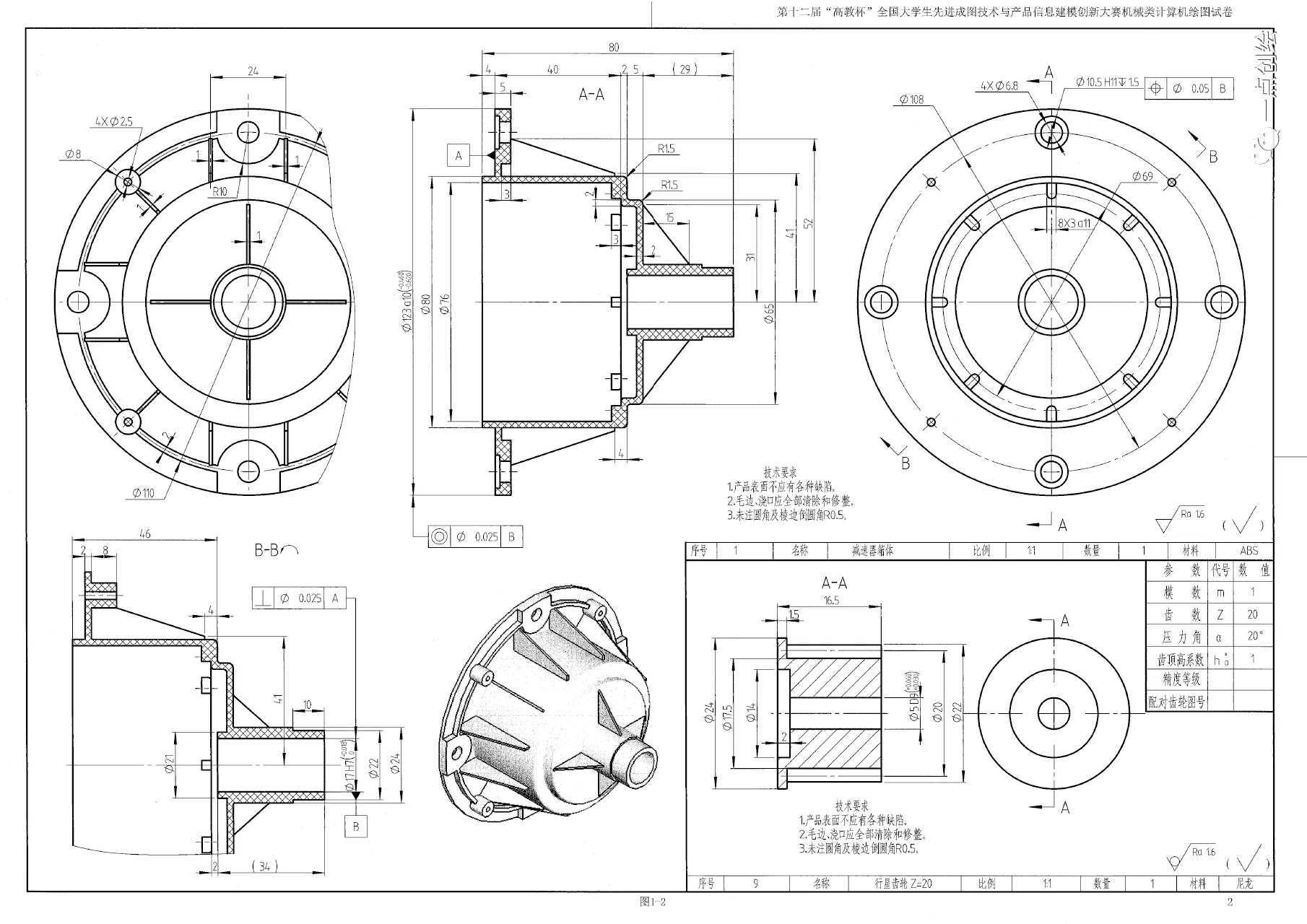

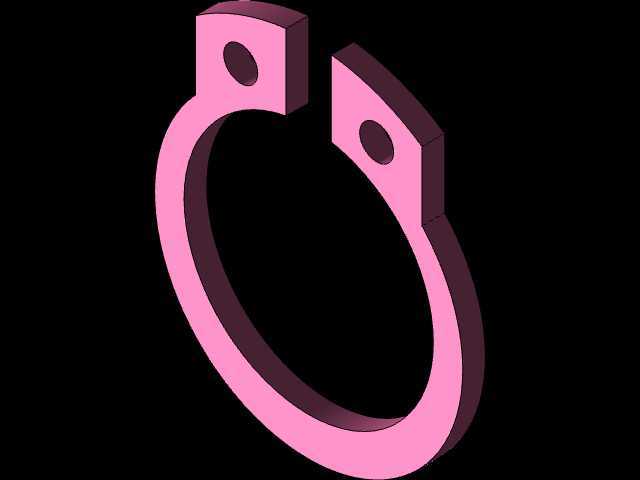

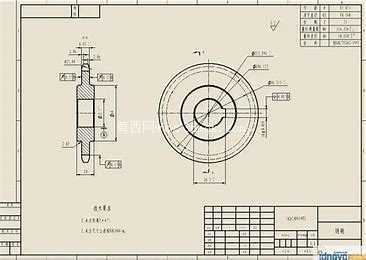

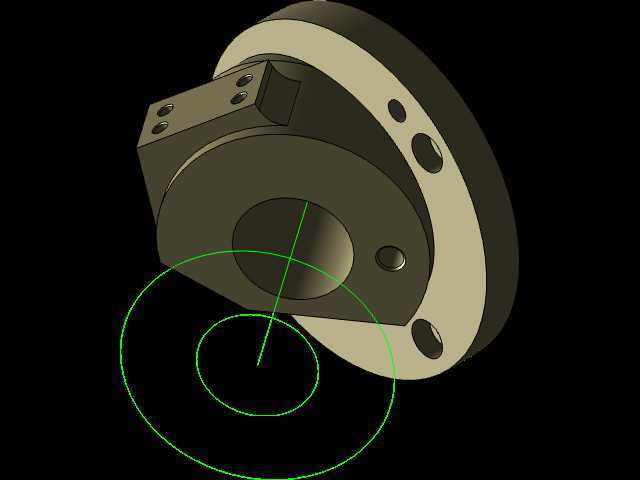

　　这套结构对应的核心部件是波轮式全自动洗衣机的减速离合器，属于洗衣机动力传递路径上的核心执行部件，日常家用场景中，波轮洗衣机的洗涤正反转、脱水高速运转、刹车制动这几个核心动作，全靠这个部件完成动力的切换与传递，是整台洗衣机机械结构里故障率相对较高、结构复杂度最高的组件。从结构组成来看，整套装配体包含了输入轴组件、离合套、制动轮、减速齿轮组、输出轴、密封组件、轴承支撑件、拨叉制动组件几个核心部分，建模过程中完全按照实际装配的配合关系搭建，所有零件的配合间隙、装配定位关系都和实物保持一致，没有做简化省略，哪怕是轴用挡圈、密封毡圈、紧固螺钉这类小标准件都完整还原，方便从业者直接拆解查看每一层的传动逻辑。

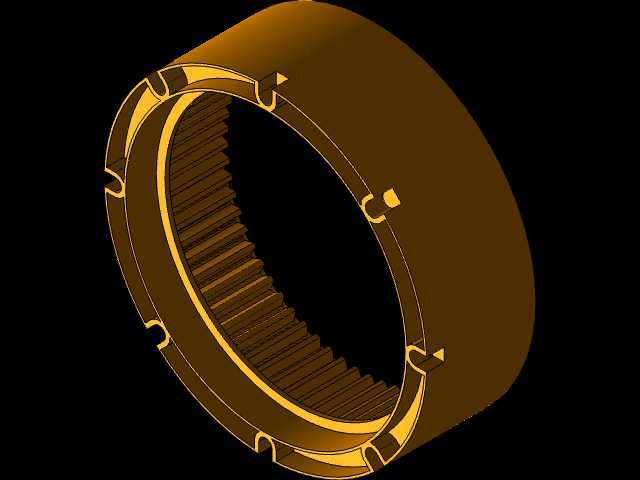

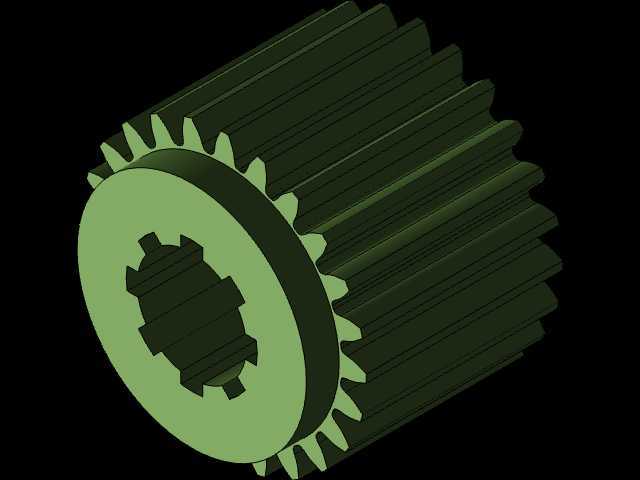

　　做这套结构建模的时候，最先要明确的是两个核心工况的动力传递路径：洗涤工况下，电机输出的动力经过皮带轮传递到输入轴，经过内部的行星减速齿轮组降速增扭之后，动力从波轮输出轴传出，带动波轮做低速正反转，此时外轴也就是脱水桶连接轴处于制动锁止状态，脱水桶不会跟着转动，避免洗涤过程中桶跟转影响水流效果；脱水工况下，拨叉动作带动离合套滑移，将输入轴和脱水外轴刚性连接，此时减速齿轮组被锁止不参与减速，动力直接同步传递到脱水桶和波轮，两者同方向高速旋转，依靠离心力完成衣物脱水，制动状态下，刹车带抱紧制动轮，快速切断转动惯量，让高速旋转的脱水桶在短时间内停转，避免开盖后安全隐患。

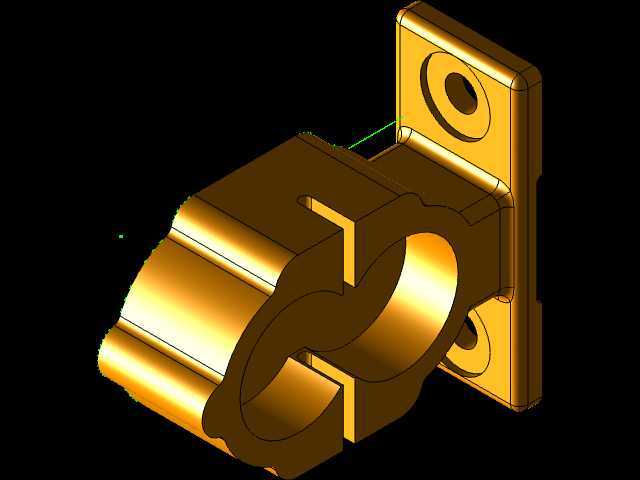

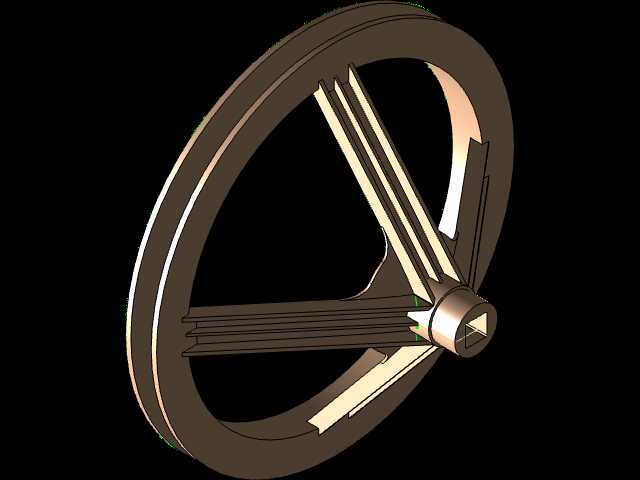

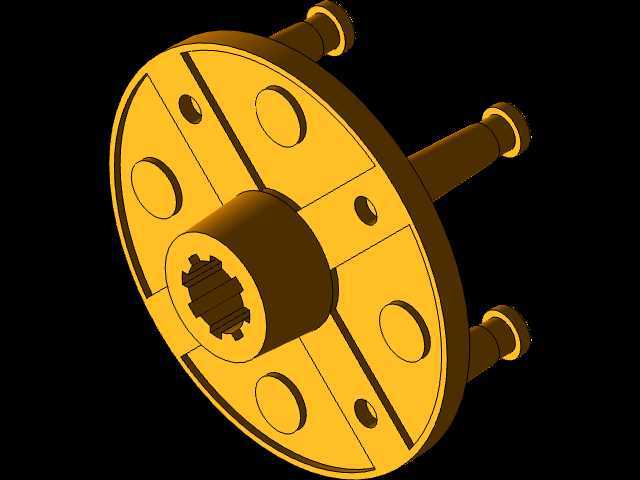

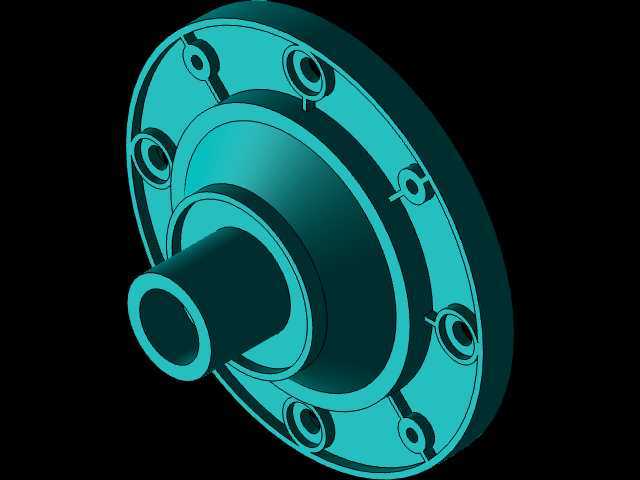

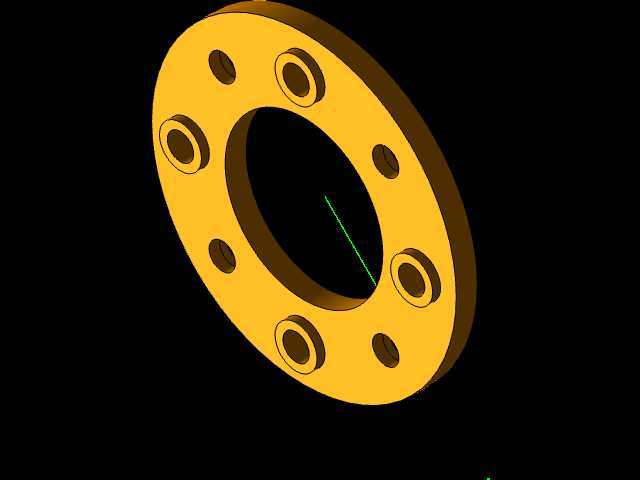

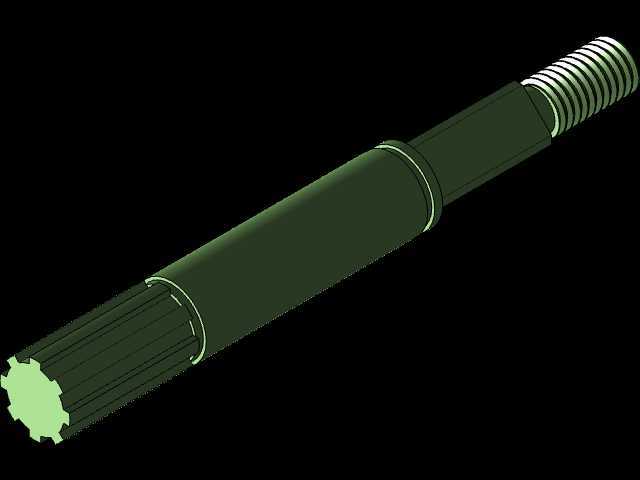

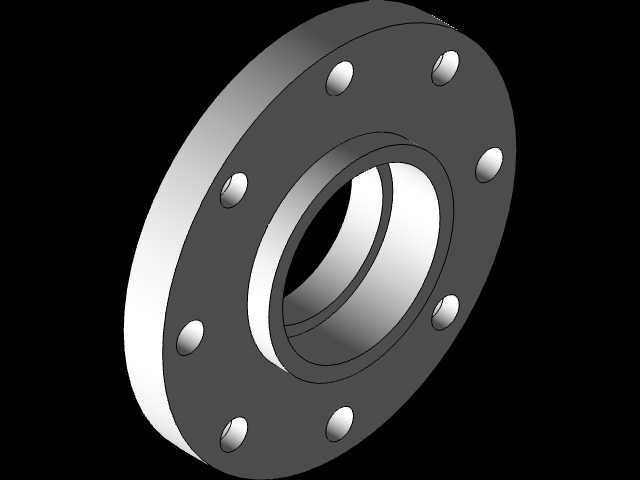

　　从安装边界来看，整套部件的安装基准是底部的四个固定支脚，对应洗衣机外桶底部的安装法兰位，输入轴端的皮带轮安装位预留了标准的皮带轮配合键槽，和电机输出轮的中心距匹配常规480mm规格波轮洗衣机的安装尺寸，输出轴端的波轮连接位采用标准的花键结构，和市面上主流波轮的安装接口通用，密封组件的位置特意做了装配干涉检查，确保双唇密封圈的压缩量在合理区间，既不会因为压缩量过大导致轴磨损过快，也不会因为压缩量不足出现洗涤过程中漏水的问题。很多刚接触家电结构设计的工程师容易忽略的点是，这套部件里的行星减速级的齿轮侧隙控制，建模的时候特意按照实际生产的公差带预留了合理侧隙，侧隙过小会导致洗涤正反转切换的时候出现卡滞、噪音大的问题，侧隙过大则会导致正反转切换的时候撞击声明显，传动精度不足；另外制动带的开合角度也做了运动仿真验证，确保拨叉在额定行程内，制动带能完全脱开制动轮，不会出现脱水过程中制动带半摩擦导致的发热、磨损过快问题。

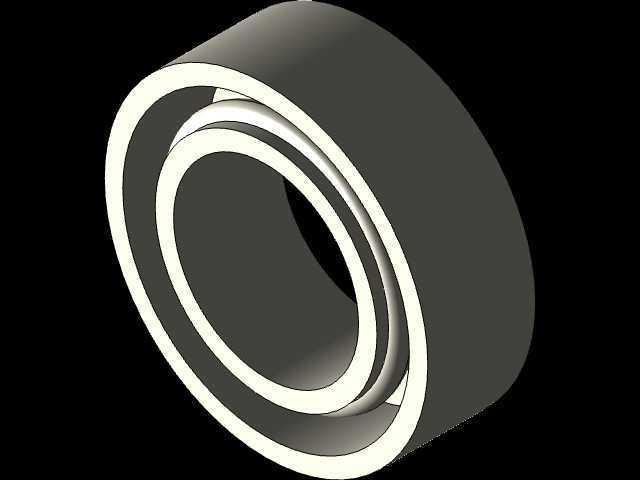

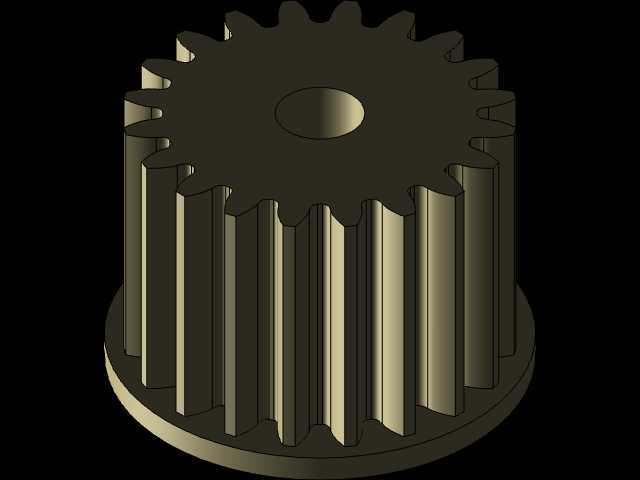

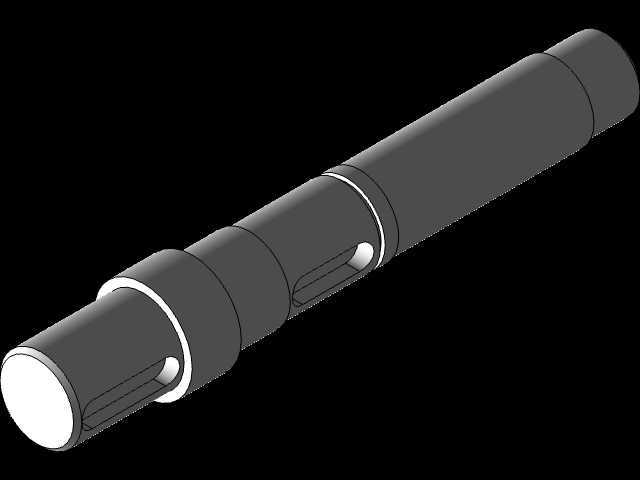

　　在日常的维修替换场景中，这套结构的数模可以直接用来做故障件的比对，比如很多用户反馈的洗衣机洗涤无力、脱水异响、漏水问题，大多能对应到这套结构里的齿轮磨损、轴承旷量、密封圈老化几个故障点，通过数模拆解可以快速定位故障零件的安装位置，不用反复拆机核对结构；对于家电结构方向的建模学习者来说，这套装配体覆盖了轴类零件建模、齿轮参数化建模、标准件调用、装配配合约束、运动干涉检查多个常用的建模技能点，每一个零件的建模顺序都遵循实际加工的工艺顺序，轴类零件采用旋转特征加键槽切除、退刀槽切除的方式搭建，齿轮类零件按照参数化渐开线齿形生成，壳体类零件采用抽壳加安装凸台的方式建模，完全符合机械设计的建模规范，不会出现建模逻辑混乱导致的特征树杂乱、后续改图困难的问题。另外这套结构的润滑通道也在建模中做了还原，齿轮腔的注油位、密封位的结构都和实物一致，实际装配中齿轮腔需要填充特定标号的润滑脂，确保行星齿轮在长期正反转工况下的润滑效果，避免干磨导致的齿面磨损、噪音增大问题，轴承位的配合公差选用基孔制过渡配合，既保证轴承安装后不会出现内圈外圈滑移，也方便后续维修时候的轴承拆卸更换，不会因为配合过紧导致拆卸时损坏轴颈或者安装座。
