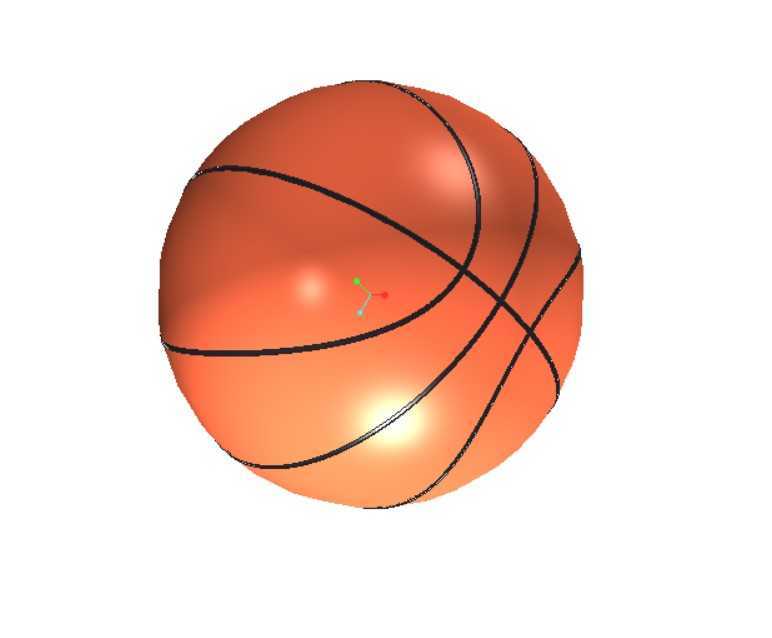

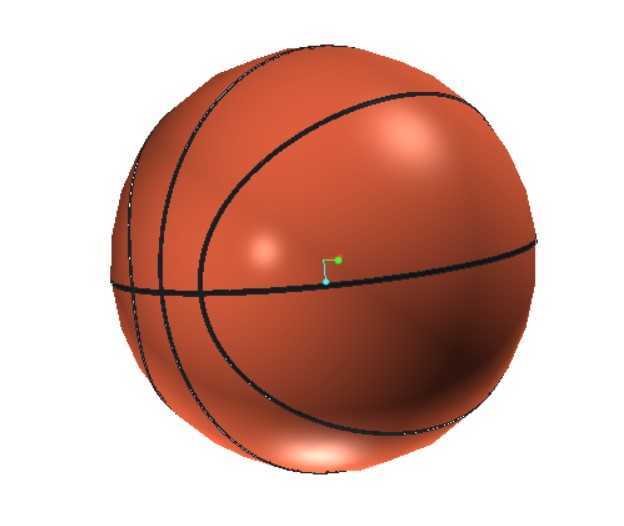

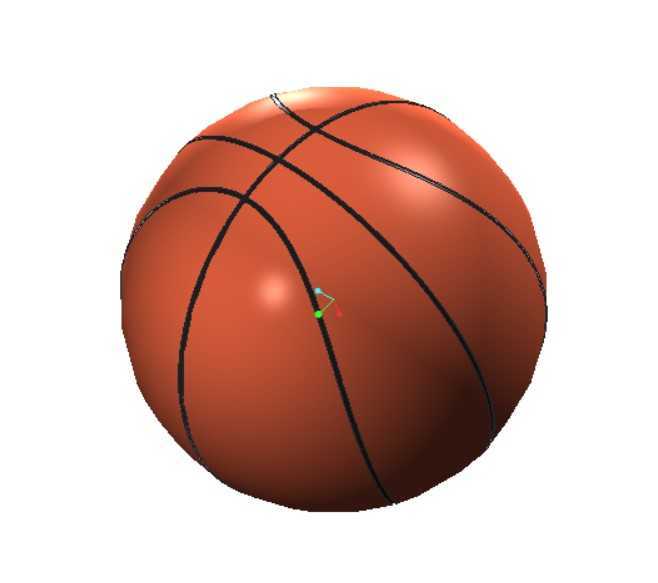

标准比赛用球面筋结构三维数模

做球类器材结构设计的工程师都清楚，篮球的三维建模远不是画个球体加几道黑线那么简单，每一处筋条的弧度、沟槽的深度、曲面的拼接公差，都直接影响成品的弹跳一致性、握持摩擦力以及充气后的形变均匀度。这个数模完全还原了标准七号篮球的结构特征，整体采用正球体基础曲面做拆分，按照传统篮球的八瓣拼接逻辑做曲面分割，筋条的凸起高度控制在1.2mm到1.5mm区间，既保证了手指接触时的摩擦阻尼，又不会因为凸起过高导致球面接触地面时出现弹跳偏移。

从实际应用场景来看，这类数模主要用于体育用品厂商的新品开模前验证，也可用于运动场馆的器材展示、体育教学的三维演示，甚至是文创产品、玩具周边的结构参考。建模过程中首先要确定球体的基准直径，标准成人比赛用球的直径基准为246mm，圆周公差控制在±2mm范围内，建模时先以原点为球心绘制基础球体，再按照筋条的交叉轨迹做投影分割，这里要注意筋条不是简单贴在球面上的凸起，而是和球面做一体化的曲率连续过渡，避免后续开模时出现应力集中点，导致球体充气后筋条连接处开裂。

很多新手建模时容易忽略筋条的交叉点处理，实际产品中八瓣球面的交汇点不是生硬的十字交叉，而是做了微小的圆弧过渡，这个数模里的四个交叉点都做了R3mm的圆角顺接，既符合实际生产中的橡胶硫化工艺要求，也能避免交叉点位置因为反复弯折出现胶皮脱落。球面的分割缝深度控制在0.8mm，刚好对应生产中贴皮工序的拼接缝隙，不会因为缝隙过深积存灰尘，也不会因为缝隙过浅导致贴皮对位偏差。

从设计思路上看，这个模型没有做多余的外观修饰，完全还原篮球的基础结构，曲面拆分逻辑完全匹配实际生产中的裁片尺寸，每一块球面瓣的展开面积误差控制在1%以内，工程师拿到数模后可以直接提取曲面做胶皮裁片的展开图，省去了重新拆面的步骤。建模时的坐标系原点设在球心位置，方便后续做装配配合，不管是导入到运动仿真软件里做弹跳模拟，还是导入到渲染软件做材质贴图，都不需要重新调整基准位置。

考虑到实际使用中的安装边界，这里说的安装不是指机械装配的硬连接，而是篮球作为充气产品的气嘴位置预留，数模在其中一块球面瓣的偏心位置预留了直径8mm的气嘴安装位，距离筋条的最小距离为15mm，符合实际产品中气嘴不能靠近筋条的工艺要求，避免充气时气嘴周边的胶皮因为应力不均出现鼓包。整个模型的曲面全部采用G2连续过渡，没有尖锐棱角，不管是做3D打印的手板验证，还是做注塑模具的型腔加工，都能直接提取曲面使用，不需要额外做几何修复。

很多人觉得篮球结构简单，实际在工程层面要考虑的细节非常多：比如筋条的宽度统一为6mm，整个球面上的筋条轨迹完全对称，任意旋转180度都能和原结构重合，这种对称设计能保证球体在飞行过程中的旋转稳定性，不会因为结构不对称导致投篮时出现轨迹偏移。球面的曲率完全一致，没有局部的凹凸变形，模拟充气后的形变状态时，各个位置的膨胀量均匀，不会出现局部过薄或者过厚的问题。做结构验证的时候，可以直接给模型赋予橡胶材质参数，模拟不同气压下的弹跳高度、接触地面时的接触面积，这些数据都能直接给后续的材料选型、壁厚设计提供参考。
