斯巴鲁发动机气缸密封垫片结构设计

在水平对置内燃机的装配与维修环节中，气缸垫的密封性能直接决定了动力单元的运行稳定性，斯巴鲁车型搭载的水平对置发动机因气缸布局的特殊性，对气缸垫的结构强度、密封适配性有着区别于直列、V型发动机的严苛要求。这款气缸垫的设计完全围绕水平对置发动机的燃烧室布局展开，针对水平布置缸体的冷却液流道、润滑油道、燃烧室孔位做了精准的位置匹配，避免了常规气缸垫在水平缸体上容易出现的密封面受力不均、局部渗漏的问题。

从实际应用场景来看，这类气缸垫主要适配斯巴鲁旗下搭载水平对置四缸发动机的乘用车型，覆盖日常民用车辆的发动机大修、密封件更换、性能改装升级等场景，在发动机装配时被压紧在缸体与缸盖之间，同时承担三个核心功能：一是密封燃烧室的高温高压燃气，避免缸压不足导致的动力衰减；二是隔离发动机冷却系统的循环冷却液，防止冷却液窜入燃烧室或者油道造成机油乳化、发动机过热；三是密封润滑油道，保证机油压力稳定，避免机油渗漏造成的润滑失效。

设计过程中首先要匹配水平对置发动机的缸盖螺栓孔位分布，由于水平对置发动机的缸盖贴合面呈垂直布置，螺栓压紧力的分布均匀性比直立缸体更难控制，因此这款气缸垫的密封筋位置做了针对性偏移，在燃烧室孔周采用了全周环绕的凸筋结构，压紧后能在缸盖与缸体的结合面形成连续的密封线，抵消水平布局下缸盖因重力产生的微小形变带来的密封间隙。油道与水道的密封区域则根据流体压力的不同设置了不同高度的密封凸台，润滑油道区域的凸台高度略高于水道区域，适配机油压力高于冷却系统压力的实际工况，避免不同压力的流体出现窜通。

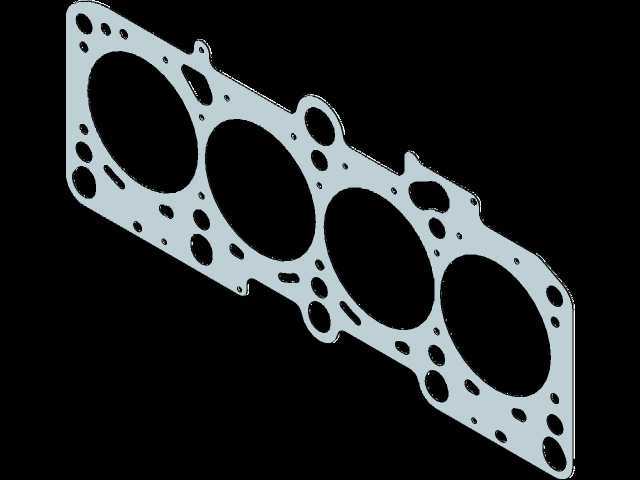

外形尺寸方面，这款气缸垫的整体轮廓完全贴合斯巴鲁对应排量发动机的缸体结合面外形，所有安装孔位的位置度公差控制在0.1mm以内，保证装配时螺栓能顺利穿过，不会出现孔位错位导致的压合不实。安装边界上需要注意，气缸垫的正反面有明确的朝向要求，对应缸体侧的表面做了细微的防滑纹理处理，避免装配过程中垫片移位，燃烧室孔的包边采用了耐高温的金属复合层结构，能够承受燃烧室工作时超过1000℃的瞬时高温以及超过10MPa的爆发压力，不会在长期高温交变载荷下出现烧蚀、破损。

从结构设计的细节来看，这款气缸垫在相邻两个气缸之间的区域做了加强筋处理，因为水平对置发动机的缸间距较小，相邻燃烧室之间的区域是密封的薄弱点，发动机工作时这个区域会同时受到两个燃烧室的压力冲击，普通垫片容易在这个位置出现冲垫故障，加强结构能提升这个区域的结构强度，分散螺栓压紧力，避免局部应力集中导致的垫片损坏。同时垫片的厚度经过精确计算，在保证密封性能的前提下，不会改变发动机的实际压缩比，安装后不需要额外调整发动机的配气相位或者点火参数，能够直接适配原厂发动机的设计参数。

在实际维修装配场景中，这款气缸垫的安装不需要对缸体或者缸盖结合面做额外加工，只要保证结合面平面度符合维修手册要求，按照规定的扭矩顺序拧紧缸盖螺栓即可实现可靠密封，能够有效降低发动机维修后的返工率，避免因为气缸垫密封失效导致的冷却液损耗、机油变质、动力下降等常见故障。对于三维建模从业者而言，这类密封件的建模核心在于孔位的精准匹配以及密封筋结构的参数化设计，需要结合缸体、缸盖的实际结合面形貌做贴合设计，不能简单按照平面板材做拉伸建模，要充分考虑压紧后的形变余量，才能保证模型用于实际生产时的密封可靠性。
