模拟赛车用序列式换挡杆结构设计

项目分类:汽车类 发布时间:2026-01-03 ID:1105775
  • 模拟赛车用序列式换挡杆结构设计
  • 模拟赛车用序列式换挡杆结构设计
  • 模拟赛车用序列式换挡杆结构设计
  • 模拟赛车用序列式换挡杆结构设计
  • 模拟赛车用序列式换挡杆结构设计
  • 模拟赛车用序列式换挡杆结构设计
  • 模拟赛车用序列式换挡杆结构设计
  • 模拟赛车用序列式换挡杆结构设计
  • 模拟赛车用序列式换挡杆结构设计
  • 模拟赛车用序列式换挡杆结构设计

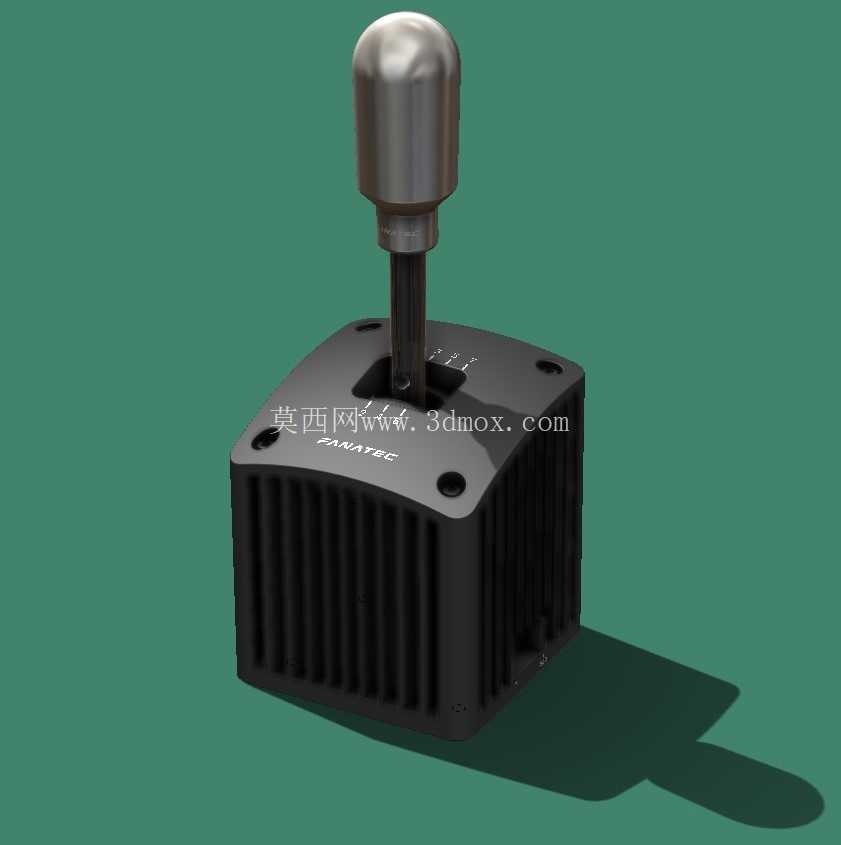

这款换挡装置主要面向模拟驾驶场景,是赛车模拟外设体系里的核心操控部件之一,适配各类主流模拟赛车基座与方向盘套装,为玩家提供接近真实赛车的换挡操作反馈。从实际使用场景来看,这类换挡杆既可以搭配直驱方向盘基座用于专业电竞俱乐部的模拟赛车训练,也能安装在家庭玩家的模拟驾驶座舱上,覆盖从娱乐体验到职业车手赛前模拟训练的多元需求,能够还原序列式换挡与H挡模式切换的操作逻辑,匹配不同类型赛车的驾驶操作习惯。

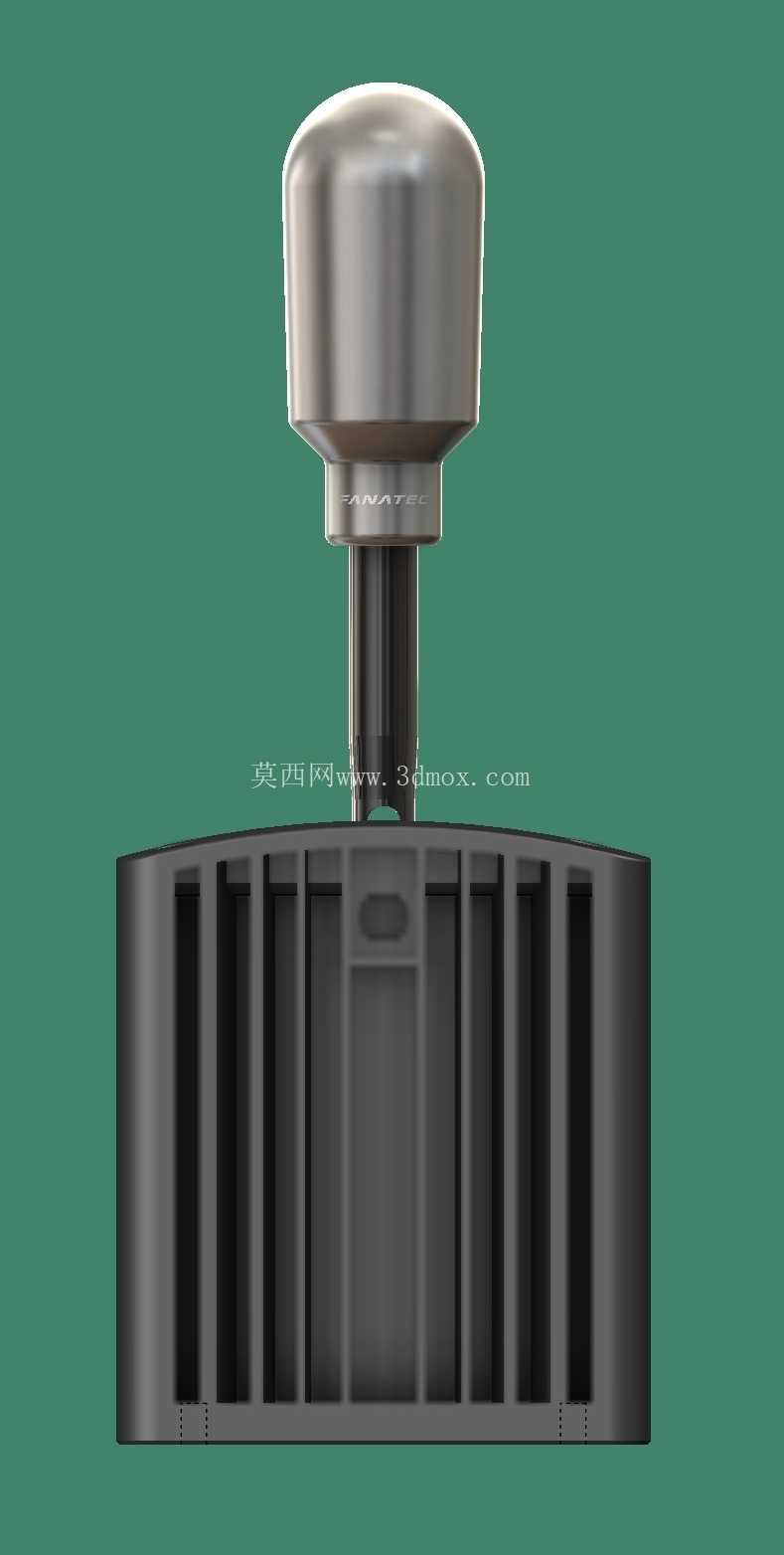

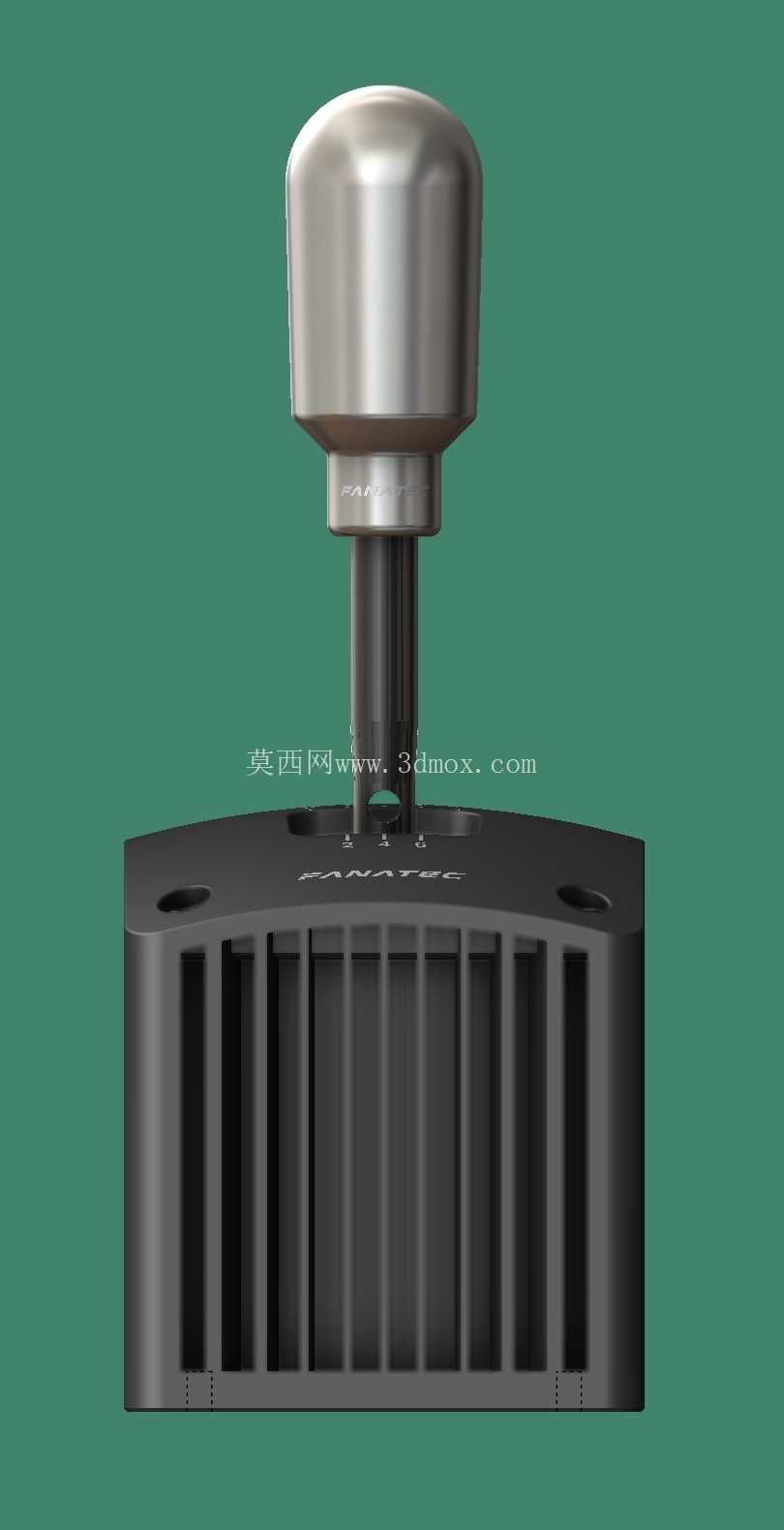

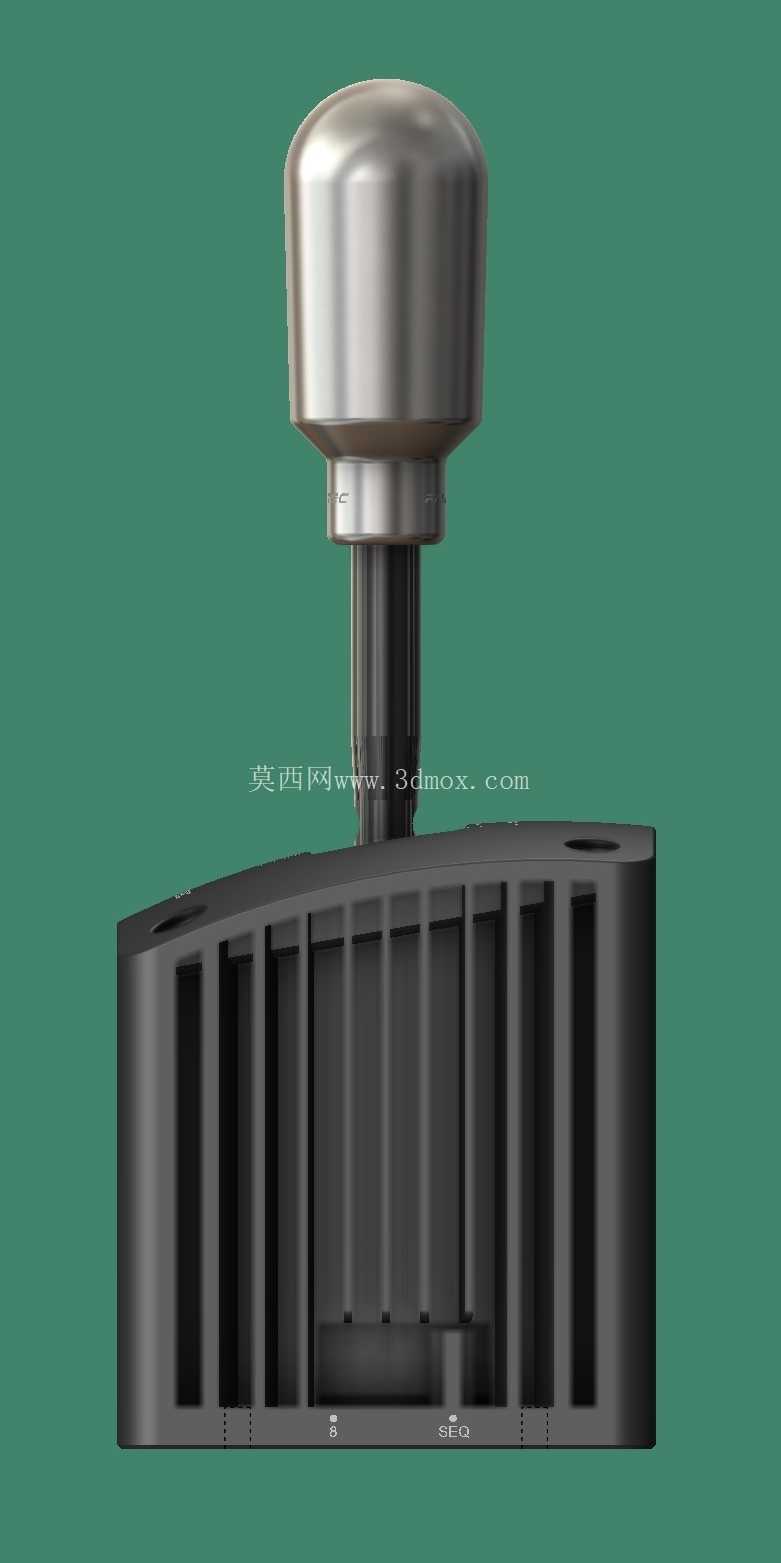

从功能特性上看,该换挡装置的核心操作部件为顶部金属质感换挡头,握持区域做了圆弧过渡处理,符合人手握持的人体工学弧度,长时间操作不易产生硌手的疲劳感,换挡杆的竖向行程经过比例还原,匹配真实赛车换挡杆的操作行程区间,操作时的阻尼感经过调校,既不会因为行程过松导致误触,也不会因为阻尼过大增加操作负担。底座部分采用方正的壳体结构,侧面设置密集的竖向散热格栅,既可以减轻整体结构重量,也能为内部的传感组件、档位定位结构提供足够的散热空间,避免长时间连续操作导致内部元件温度累积影响档位识别精度。底座上表面预留了多个安装固定孔位,孔位的位置分布兼顾了不同规格模拟座舱的安装点位,既可以通过螺栓直接固定在铝型材搭建的座舱支架上,也能搭配专用夹具固定在桌面边缘,适配不同的安装环境。

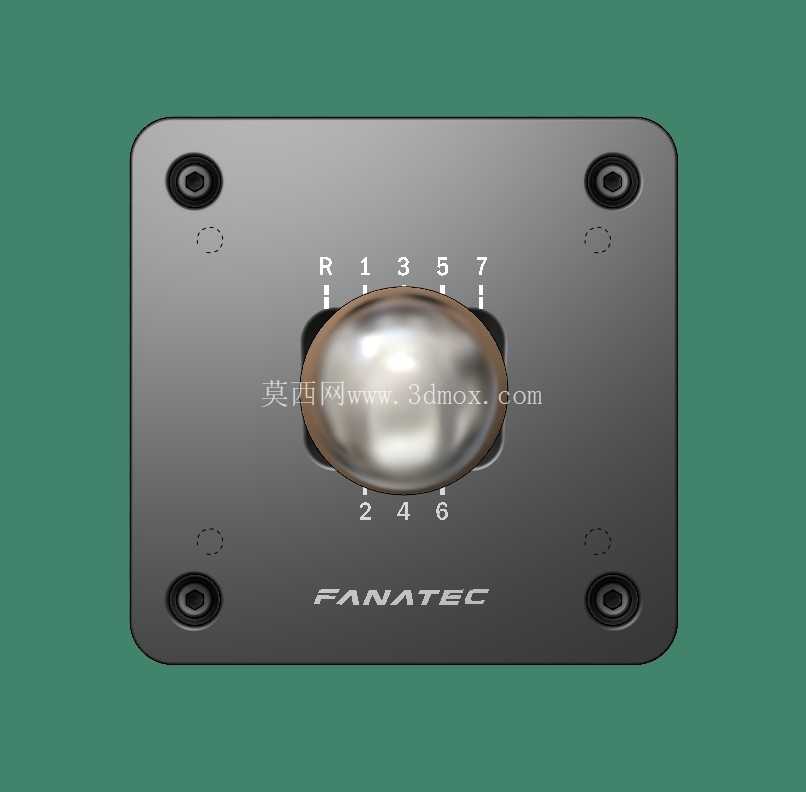

在设计思路上,整体结构优先保证操作稳定性,底座采用下宽上窄的配重布局,底部重量占比超过整体的六成,快速换挡操作时不会出现底座晃动、位移的问题。档位识别区域设置在换挡杆与底座连接的上表面位置,档位标识做了凹陷处理,避免长期操作摩擦导致标识磨损脱落。内部的档位定位结构采用弹性销配合定位槽的结构,每个档位切换时都能提供清晰的入位反馈,让操作者无需目视确认就能感知档位是否挂入到位,和真实赛车的换挡反馈逻辑保持一致。

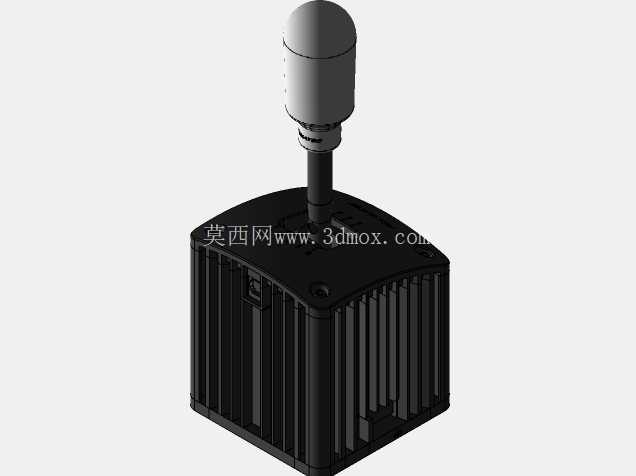

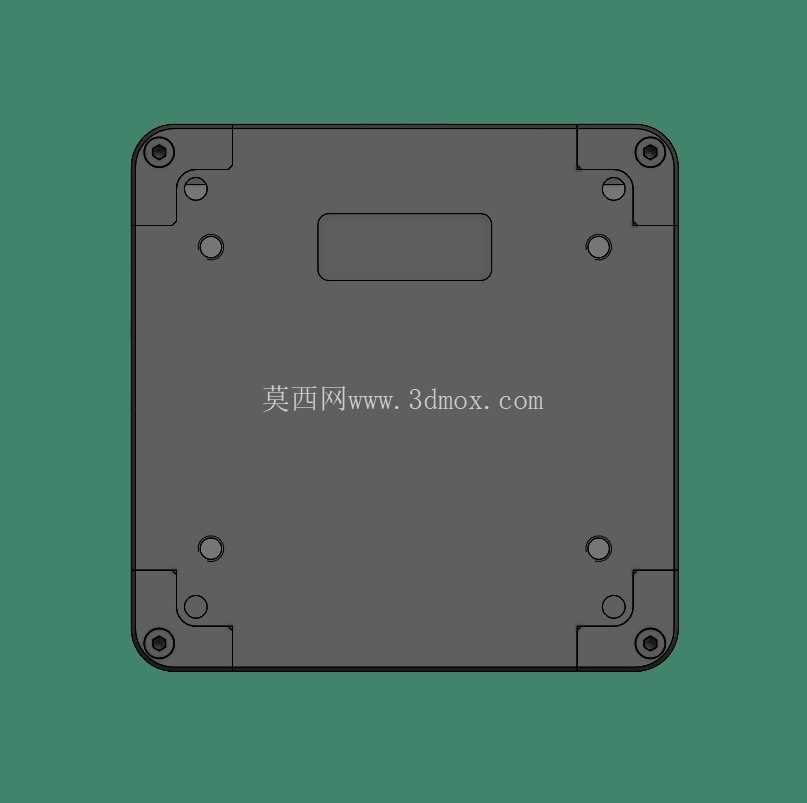

从安装边界尺寸来看,整体底座的长宽尺寸控制在120mm见方以内,竖向总高度(含换挡头)不超过200mm,不会占用过多的座舱安装空间,底座底部的安装孔位间距遵循通用模拟外设的安装孔距标准,和市面上主流的排挡安装支架、手刹安装位的孔位完全兼容,不需要额外制作转接板就能完成装配。换挡杆的操作摆动角度控制在左右各15度、前后各20度的区间内,操作时不会和旁边的手刹、方向盘基座等其他外设产生运动干涉,安装时只需要预留出底座安装平面的空间,以及上方足够的换挡操作摆动空间即可,不需要额外调整周边外设的安装位置。

结构细节上,底座壳体的边角都做了R3左右的圆角处理,没有尖锐的棱角,安装和操作过程中不会划伤手部或者座舱表面。换挡杆和底座连接的位置设置了防尘护套结构,能够阻挡日常使用时的灰尘、杂物进入底座内部,延长内部传感结构和定位组件的使用寿命。整体外壳采用硬质工程塑料搭配局部金属嵌件的结构,固定孔位位置都嵌入了金属螺母,多次拆装也不会出现塑料孔位滑牙的问题,能够满足高频次操作、反复拆装调整的使用需求。在实际使用中,该换挡装置可以通过固件切换换挡模式,既可以实现传统手动变速箱的H型档位切换,也能切换为序列式换挡模式,适配拉力赛、场地赛、方程式等不同类型赛车的换挡操作需求,不需要额外更换外设就能覆盖多类模拟驾驶场景的使用要求。
