模拟赛车换挡器桌面固定夹具结构设计

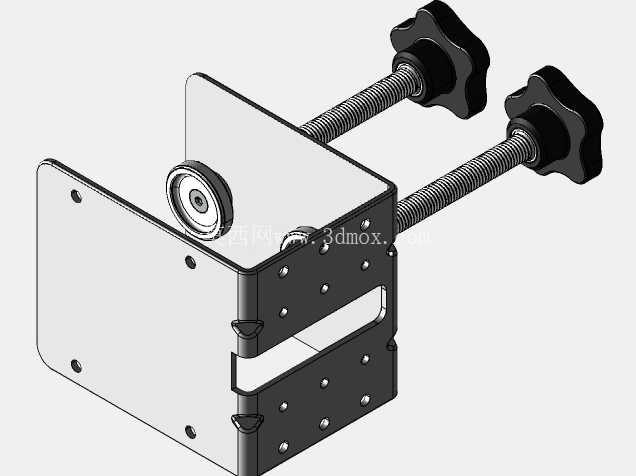

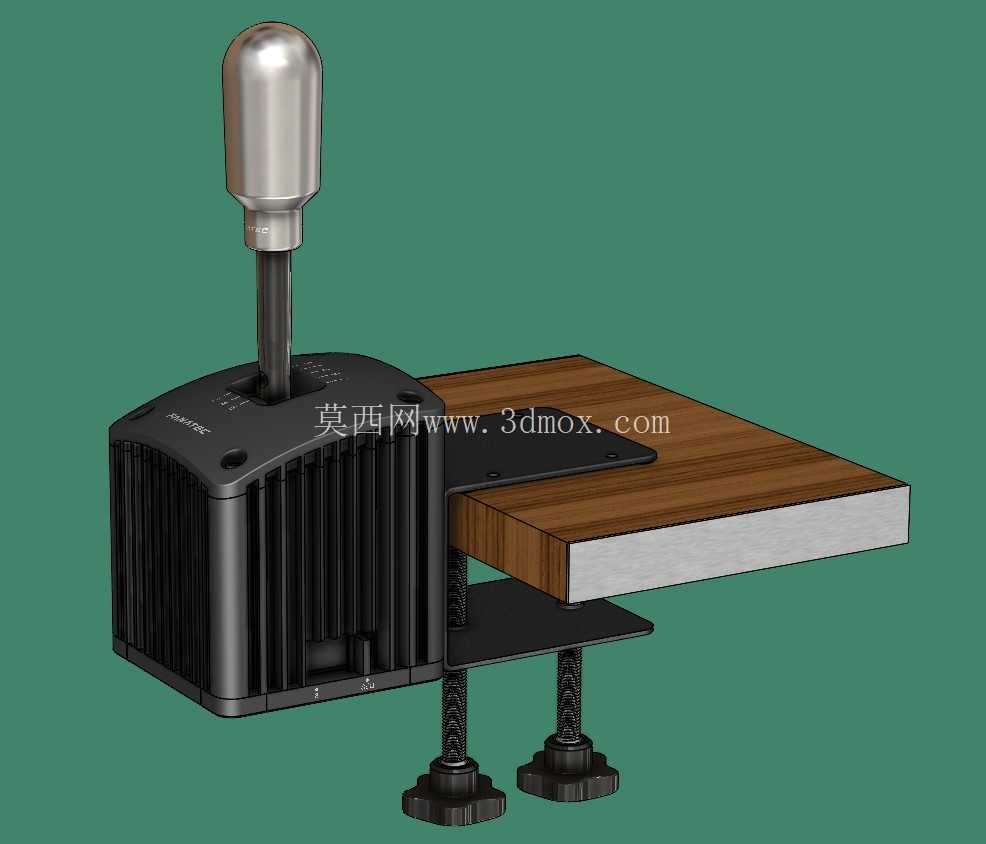

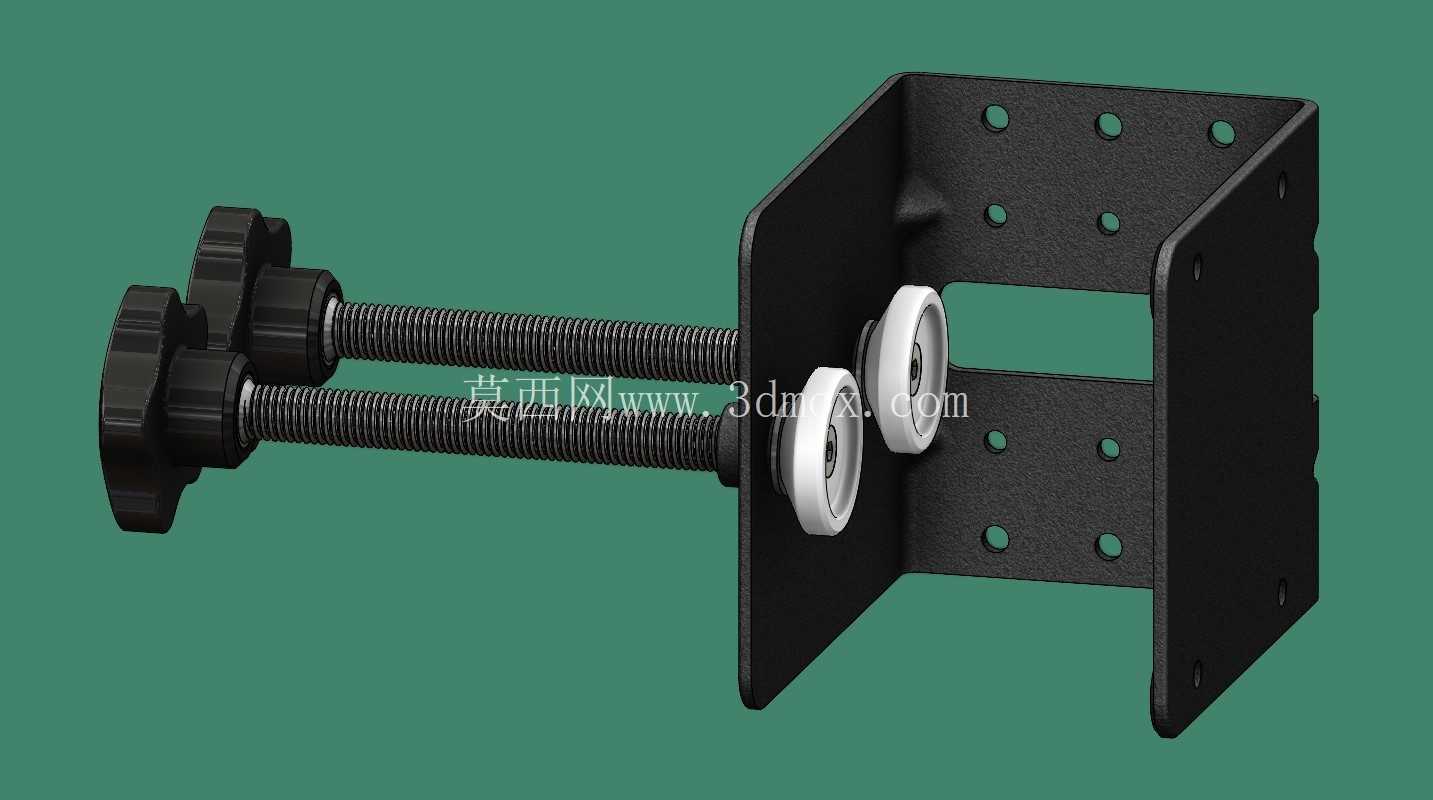

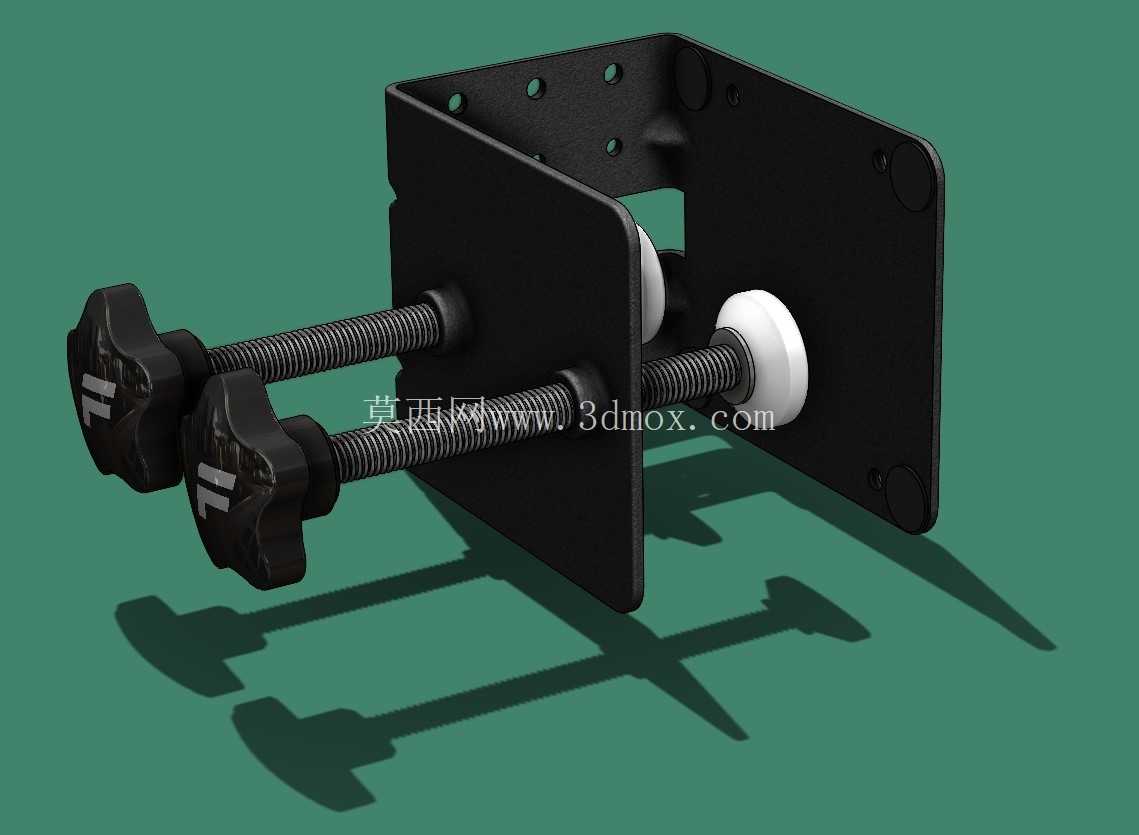

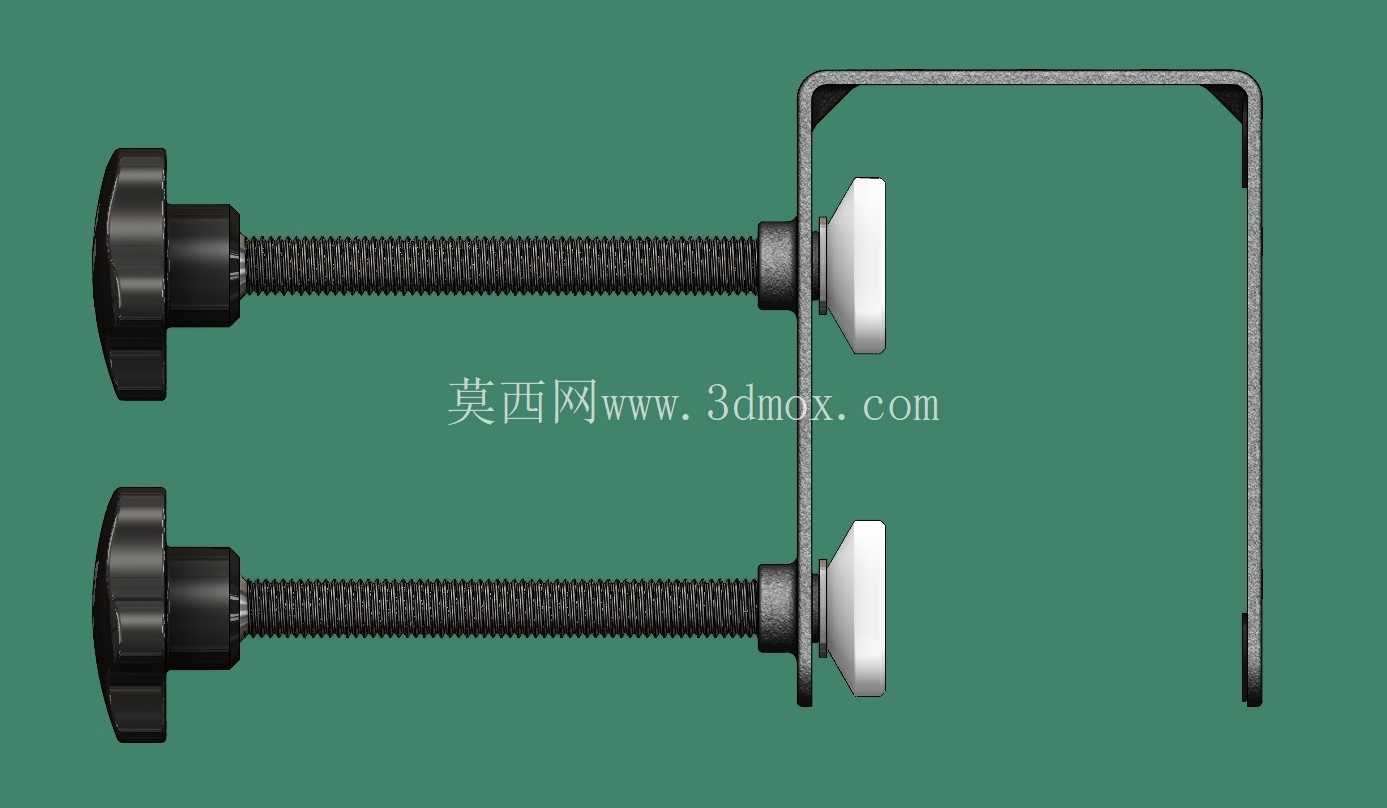

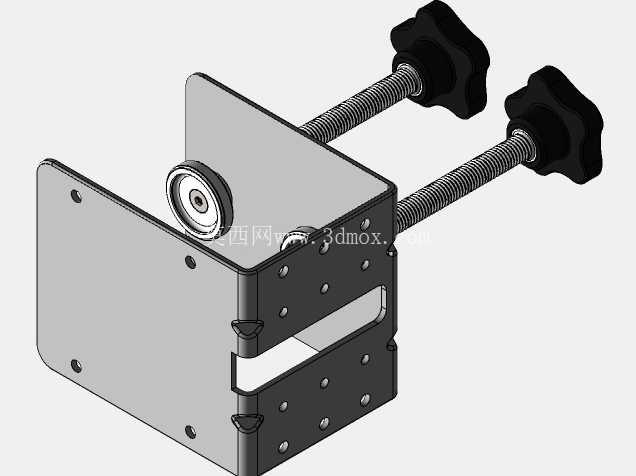

　　这套夹持结构主要面向模拟赛车外设的桌面固定场景，解决模拟换挡器在频繁换挡操作过程中出现的位移、晃动问题，日常使用中，玩家进行快速换挡、重手操作时，外设如果没有可靠固定，很容易出现偏移，不仅影响操作手感，长期使用还会因为反复移位磨损外设底部与桌面接触的防滑层，这套夹具就是针对这类使用痛点设计的桌面夹持固定组件。从结构组成来看，整个夹具采用U型折弯的金属主体作为承载基础，主体的两个垂直立面分别承担不同功能：靠外侧的立面加工有两个同轴的螺纹过孔，配套两根带手拧旋钮的传动螺杆，螺杆末端套有白色的防滑缓冲垫，旋转手拧旋钮时，螺杆会沿着螺纹轴向进给，将缓冲垫压紧在桌面的下表面；靠内侧的立面则作为换挡器的安装基准面，立面提前加工了对应安装孔位，可直接通过螺栓将换挡器本体固定在该立面上，安装完成后，夹具的U型槽跨在桌面边缘，通过螺杆的进给夹紧力，将整个换挡器牢牢锁止在桌面边缘位置。

　　设计过程中，首先要考虑的是夹持力的传递路径，手拧旋钮的直径做了加大处理，表面做了防滑的凹凸纹理，不需要额外工具，徒手就能施加足够的锁紧力矩，避免因为力矩不足导致夹持打滑；螺杆末端的缓冲垫采用软性耐磨材质，一方面可以增大与桌面下表面的接触摩擦力，提升夹持稳定性，另一方面可以避免硬质螺杆直接接触桌面，压伤木质、玻璃等材质的桌面表面。U型主体的折弯处做了圆角过渡处理，避免应力集中，在频繁承受换挡操作带来的交变载荷时，折弯位置不会出现开裂变形；主体立面上的安装孔位采用长圆孔与圆孔组合的排布方式，允许换挡器安装时进行小范围的位置调整，适配不同安装孔距的同类型换挡外设，提升夹具的通用适配性。

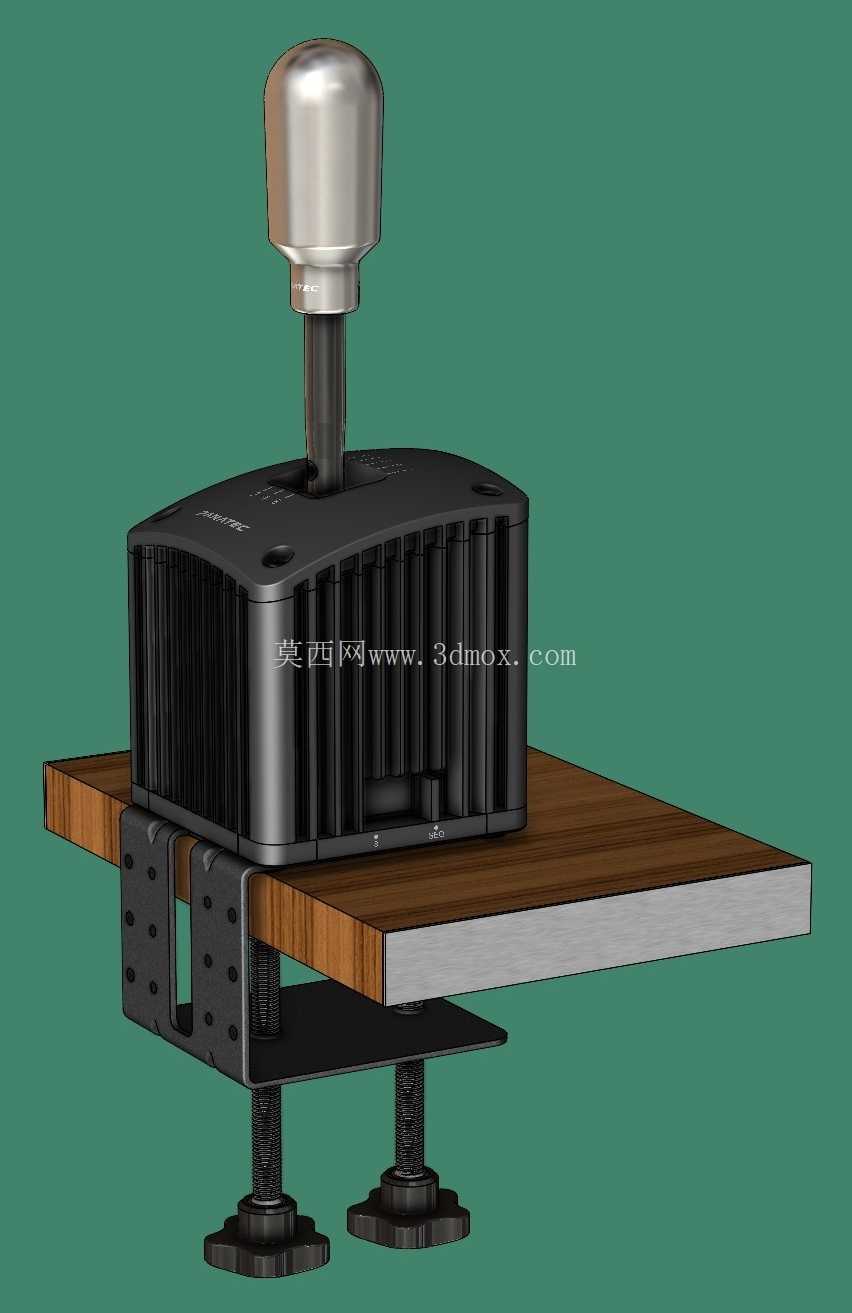

　　安装边界方面，这套夹具适配的桌面厚度范围覆盖常规家用电脑桌、电竞桌的常见厚度，从15mm到50mm厚度的桌面都可以通过调整螺杆的进给量实现可靠夹紧，U型槽的开口深度做了足够的冗余设计，即使桌面边缘有封边凸起、或者带有走线槽的桌面，也能顺利跨接夹持，不会因为边缘结构干涉导致无法安装。实际使用场景中，除了固定模拟换挡器，这套夹具的结构形式也可以拓展用于其他需要桌面边缘固定的小型外设，比如模拟手刹、按钮盒、小型控制终端等，只需要更换内侧立面的安装孔位排布，就能适配不同的被固定设备。

　　结构设计上没有采用复杂的快拆结构，因为这类外设一旦安装完成后很少频繁拆卸，螺纹进给的锁紧方式虽然调节速度不算最快，但锁紧可靠性更高，长期使用不会出现松脱，维护成本也极低，日常使用只需要定期检查螺杆的润滑状态，避免螺纹进灰卡滞即可。主体的板材厚度选择经过受力测算，能够承受换挡操作时产生的横向、纵向冲击力，不会因为受力出现板材变形，两个螺杆对称排布的设计，让夹紧力均匀分布在接触面上，不会出现单点压力过大导致的桌面局部压痕，也避免了单螺杆夹持容易出现的夹具偏转问题。螺杆与主体立面的螺纹配合采用标准粗牙螺纹，自锁性能更好，承受振动载荷时不会自行松退，即使长时间进行激烈的模拟赛车操作，夹具的锁紧状态也能保持稳定，不需要频繁重新拧紧。内侧安装立面的平面度做了公差控制，保证换挡器安装后基准面平整，不会因为安装面倾斜导致换挡器的操作角度出现偏差，影响操作手感。
