旧金山金门大桥悬索桥结构三维建模

　　本次建模还原的是大跨度悬索桥的典型结构形态，对应实际工程中跨海峡的交通枢纽类桥梁构造，这类桥梁主要承担跨水域的公路交通通行功能，解决两岸陆路交通被水域阻断的连通问题，在沿海、跨江区域的交通路网中属于核心节点工程。建模过程中首先梳理悬索桥的核心传力路径：桥面荷载通过吊索传递至主缆，主缆将拉力传导至两岸锚碇与桥塔结构，桥塔承担竖向压力并将荷载传递至下部基础，整个传力逻辑完全匹配实际悬索桥的受力特性，没有做结构简化导致的传力路径偏差。

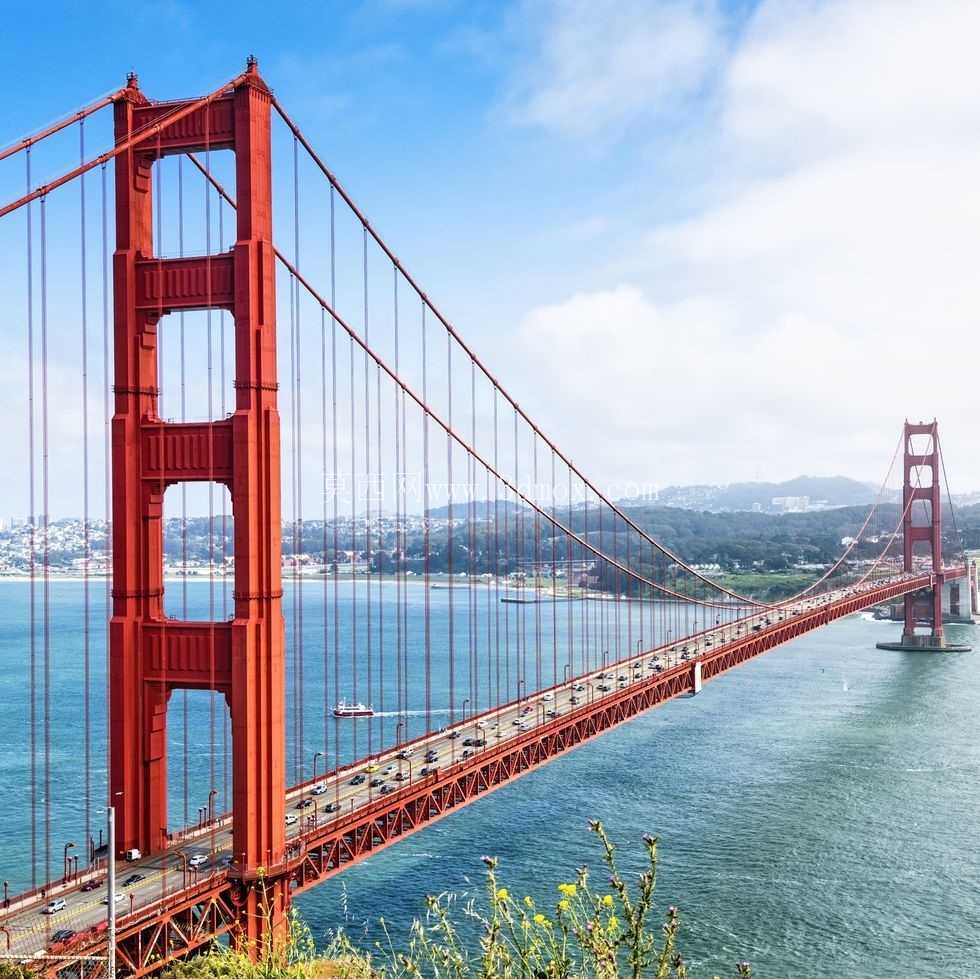

　　桥塔部分采用钢结构门式框架构造，建模时还原了桥塔的变截面设计，塔柱从底部到顶部逐步收窄，既符合结构受力上底部弯矩更大需要更大截面的设计逻辑，也还原了建筑外观上的视觉比例，塔柱上的横梁节点、主缆索鞍的安装位置都做了精准对位，索鞍作为主缆在桥塔顶部的支撑构件，建模时预留了主缆的安装卡槽边界，保证主缆线形在桥塔位置的过渡平滑，符合实际工程中主缆的悬链线线形要求。主缆建模采用多根平行钢丝束的集合形态，还原了主缆从桥塔顶部向两岸锚碇逐步下垂的悬链线弧度，吊索采用垂直布置形式，上端通过索夹与主缆连接，下端锚固在桥面桁架的吊点位置，吊索间距按照实际桥梁的节间长度做等距排布，保证桥面荷载均匀传递至主缆，避免出现局部应力集中的结构设计问题。

　　桥面部分采用钢桁架加劲梁构造，建模时还原了桁架的上下弦杆、腹杆的连接节点，加劲梁的作用是提升桥面的整体刚度，减少风荷载、车辆荷载作用下的桥面竖向与横向变形，桥面两侧的护栏、检修通道的附属结构也做了对应还原，保证模型的结构完整性。两岸的锚碇部分采用重力式锚碇的结构形态，依靠自身混凝土重量平衡主缆的巨大拉力，建模时还原了锚碇内部的主缆散索、锚固构造，主缆进入锚碇后逐步散开，通过锚固构件将拉力传递至锚碇混凝土结构，这部分的结构细节还原能够帮助理解大跨度悬索桥的端部受力逻辑。

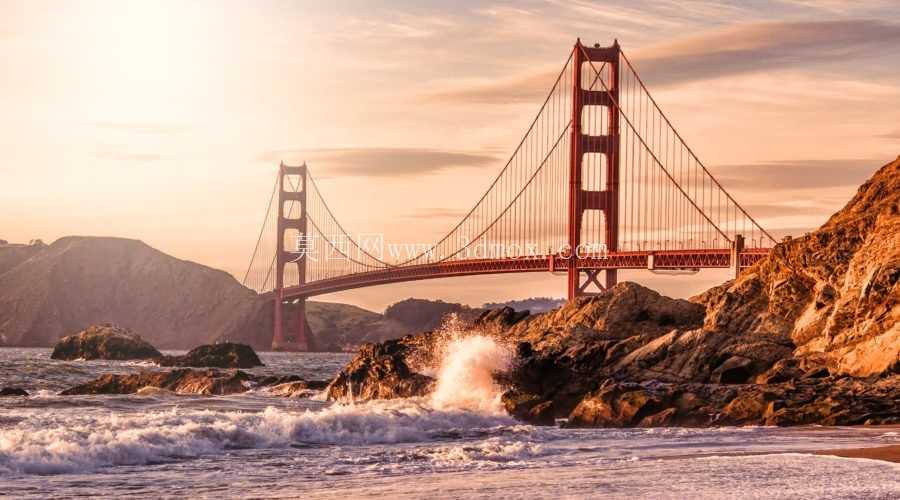

　　桥位处的岸坡地形也做了对应匹配，桥塔基础嵌入岸坡岩体的位置做了明确的边界标识，能够直观展示桥梁与周边地形的位置关系，在实际工程中这类地形条件下的桥塔基础需要做岩体承载力验算，建模时预留的基础安装边界能够为后续的施工模拟、受力分析提供基础的模型支撑。从安装边界来看，模型中两岸锚碇的安装平面、桥塔基础的底面都做了基准面设置，能够直接导入有限元分析软件做边界条件加载，主缆与索鞍、吊索与索夹、桁架杆件之间的连接节点都做了独立的构件拆分，方便后续做节点受力的细化分析。这类大跨度悬索桥的三维模型，除了用于结构受力分析之外，也能够用于桥梁工程的教学演示、施工方案的可视化交底，帮助从业人员直观理解悬索桥的构造组成与传力逻辑，建模过程中所有构件的尺寸比例都严格按照实际桥梁的比例缩放，没有出现构件比例失调、结构错位的问题，钢构件之间的连接节点都做了贴合实际的构造处理，没有出现无连接的悬浮构件，保证模型的工程实用性。
