定制传送带组件用方形法兰带座轴承结构

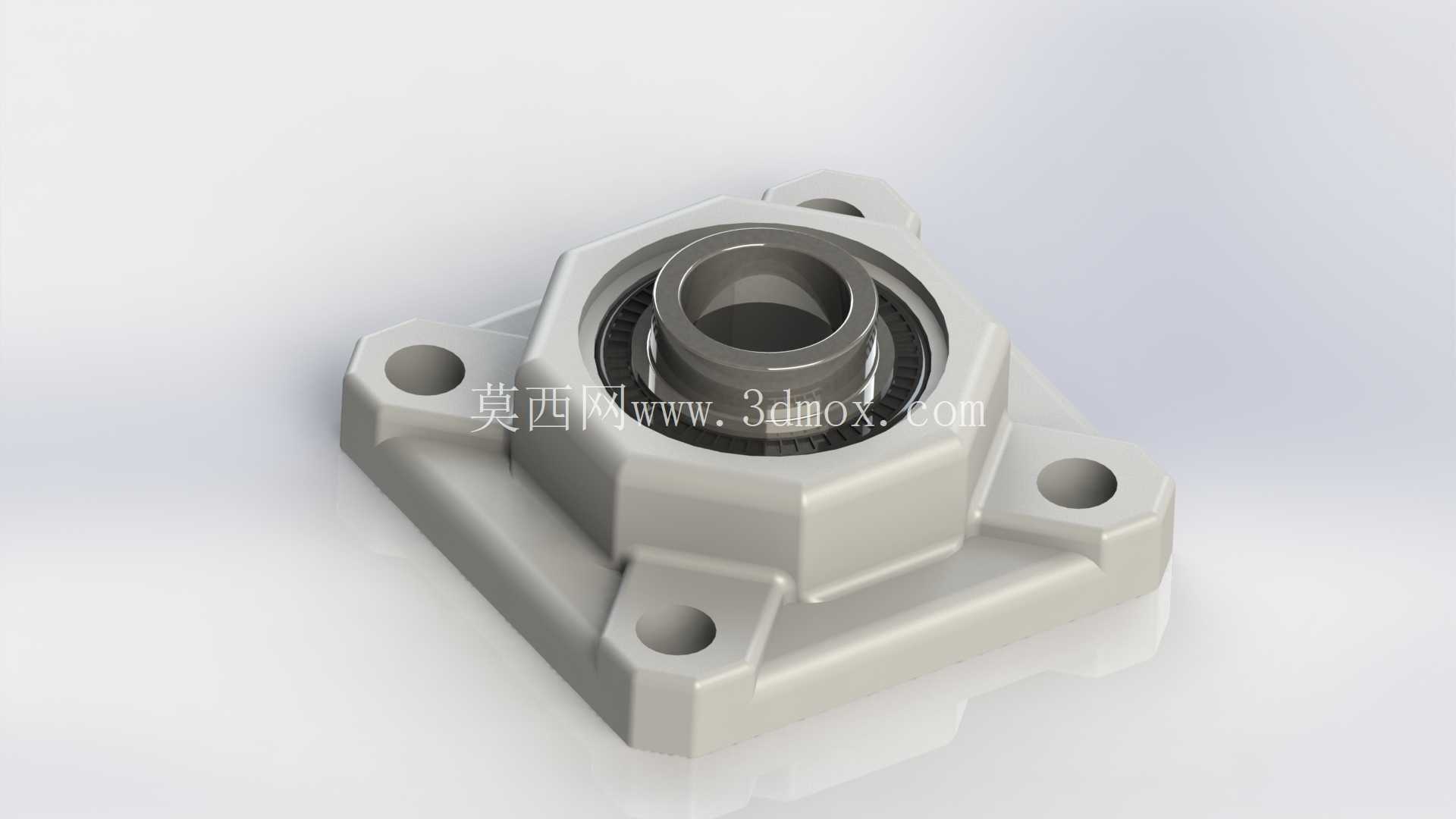

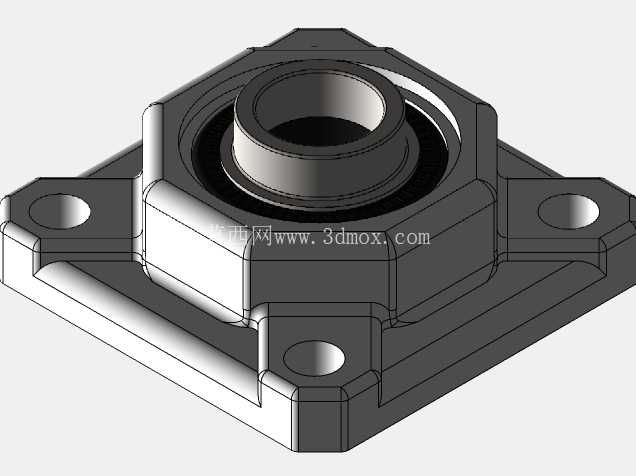

　　这款带座轴承单元是针对定制化传送带组件的支撑需求开发的结构件，在轻工输送、电子装配线、小型物料分拣线这类对安装空间有严格限制的场景中，这类方形法兰式带座轴承是辊筒轴端支撑的首选部件。不同于标准外球面轴承座的通用化设计，这款结构在安装法兰的轮廓上做了切边优化，四个安装耳的位置刚好适配定制传送带的侧梁安装孔位，不需要额外做转接板就能直接固定在铝型材或者薄钢板焊接的机架侧梁上，能有效压缩输送线的整体宽度，在紧凑型输送设备的布局里能留出更多的物料通行空间。从功能特性来看，这个轴承单元集成了轴承外圈定位、轴系径向支撑、安装固定三个核心功能，轴承座本体的腔体做了阶梯式限位结构，装入标准深沟球轴承后，外圈靠腔体台阶轴向定位，不需要额外加装孔用挡圈，减少了装配时的零件数量，也避免了挡圈槽加工带来的应力集中问题。法兰面和轴承腔体的垂直度公差控制在0.02mm以内，能保证安装后轴承的回转轴线和机架安装面垂直，避免辊筒运转时出现轴端蹩劲、轴承早期磨损的问题。

　　四个安装孔采用沉孔设计，使用内六角圆柱头螺栓固定时，螺栓头完全沉入沉孔内，不会突出法兰表面，避免和输送带上的物料、侧边的防护结构发生刮碰，这点在窄幅输送线的设计里尤为重要，很多标准轴承座的螺栓头突出安装面，往往需要额外打磨或者加垫片调整，反而会影响安装精度。设计思路上，这款结构没有沿用通用轴承座的厚壁铸造轮廓，而是在非受力区域做了减薄处理，轴承座的主体壁厚根据受力仿真结果做了差异化设计：轴承腔体周围的壁厚保留足够的刚性，承受轴系的径向载荷，四个安装耳之间的连接区域做了斜面过渡，既减少了整体的材料用量，也避免了直角结构带来的应力集中，在承受传送带张紧带来的径向载荷时，应力分布更均匀，不会出现安装耳根部断裂的问题。

　　轴承座上端的六角形凸台结构是专门为装配调整设计的，安装时可以用扳手卡住这个凸台微调轴承座的角度，保证轴承内孔和对面侧梁的轴承孔同轴，不需要像圆形法兰轴承座那样靠敲打来调整位置，装配效率更高。从安装边界来看，这款轴承座的法兰轮廓对角线尺寸适配40系列铝型材的安装槽距，四个安装孔的中心距刚好和4040铝型材的端面孔位匹配，直接用M6螺栓就能固定，不需要在型材上额外打孔。轴承内孔适配常用的12mm、15mm直径的辊筒轴端，轴端可以用顶丝或者锁紧套固定，腔体内部预留了润滑脂的存储空间，正常工况下可以做到长期免维护，不需要频繁加注润滑脂，适合在连续运转的输送线上使用。

　　实际使用中，这类带座轴承往往要承受传送带张紧带来的恒定径向载荷，还有物料输送时的冲击载荷，所以轴承座的安装耳根部做了圆角过渡，圆角半径根据载荷计算设置为3mm，能有效分散安装螺栓处的集中应力，即使在张紧力调得比较大的情况下，也不会出现安装耳开裂的问题。另外，轴承座的下端面做了0.1mm的凸台设计，安装时这个凸台可以嵌入机架侧梁的定位孔里，起到预定位的作用，装配时不需要反复调整孔位对齐，拧螺栓的时候轴承座也不会发生偏移，能大幅减少现场装配的调整时间。和标准的菱形法兰轴承座相比，这款方形四孔安装的结构刚性更好，在辊筒长度超过1米、张紧力较大的输送段，四孔固定的方式能提供更稳定的支撑，不会因为长期受载出现螺栓松动、轴承座偏转的问题。轴承腔体的密封槽位置做了优化，装入接触式密封圈后，能有效阻挡输送环境里的粉尘、细小碎屑进入轴承内部，在粉体物料输送、小件打磨线这类粉尘较多的场景里，能有效延长轴承的使用寿命，减少设备的维护停机时间。
