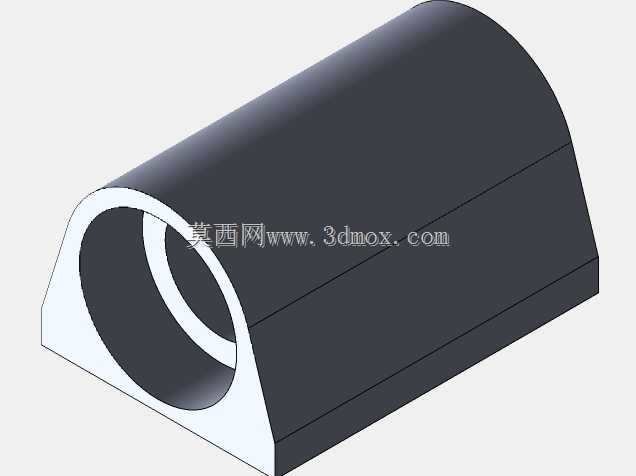

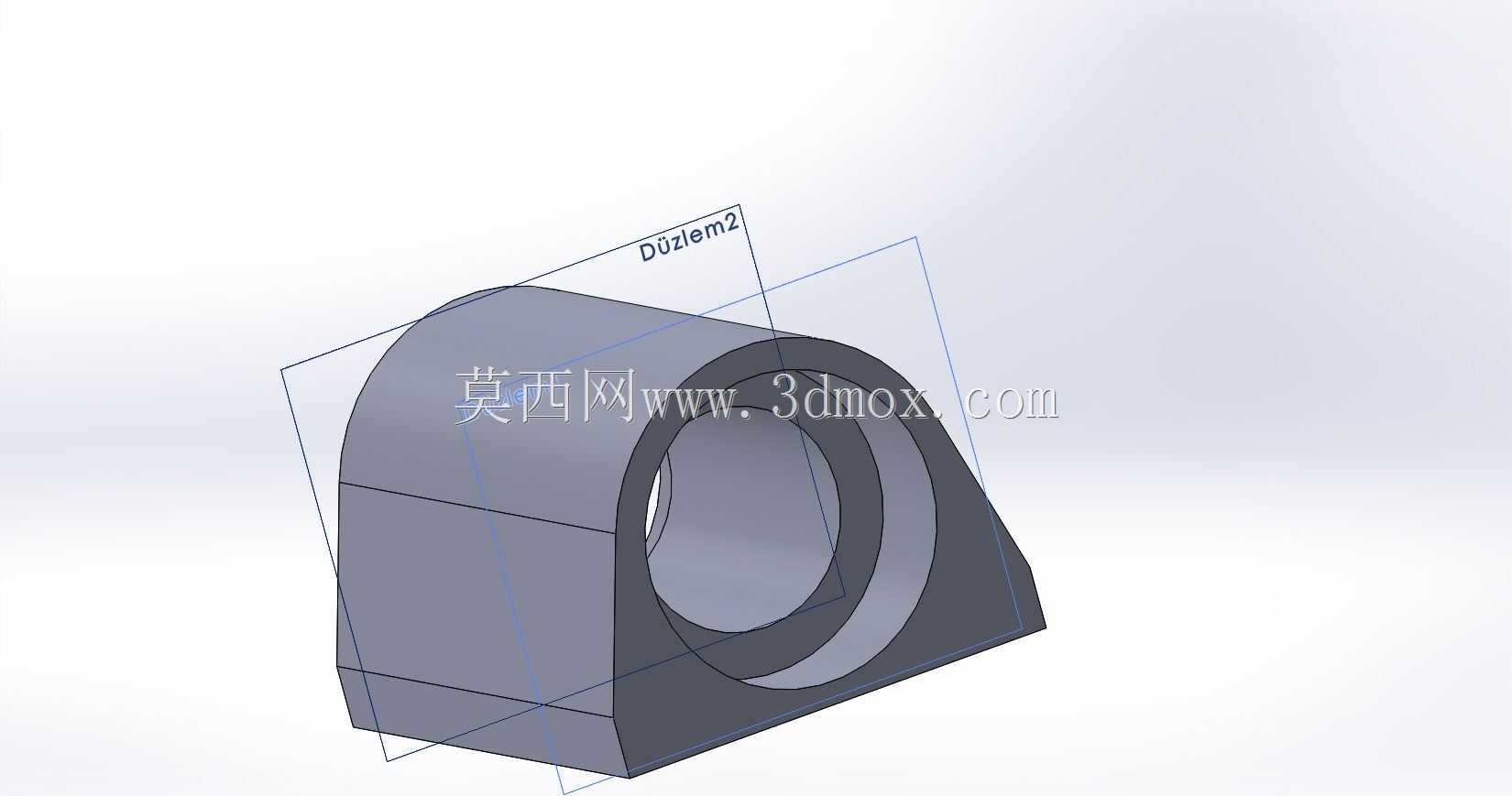

这款带集成滚道的轴承支座,在非标传动支撑场景里的适配性很强,区别于标准剖分式或整体式标准轴承座,它把轴承外圈配合的滚道结构直接集成在支座本体上,省去了额外配置轴承外圈挡肩、定位套的工序,在紧凑安装空间的动力传输单元里优势明显。从实际应用场景来看,这类结构常出现在改装车辆的传动附件、小型动力输出单元的支撑位、紧凑型输送线的端部辊子支撑处,尤其是安装空间被周边构件严格限制,无法容纳标准轴承座加定位组件的总宽度时,这种一体式结构能直接把轴向安装尺寸压缩近三分之一,不需要额外预留挡圈的安装槽位,也不用在装配时调整轴承外圈的轴向间隙,本体上的滚道直接和轴承滚动体配合,减少了配合层级带来的累计公差。
从功能特性上看,支座的安装基面做了斜切过渡处理,不是传统轴承座的平直底面,这种设计是为了适配倾斜布置的安装面,比如车辆底盘上随传动角度倾斜布置的支撑点,或者设备内部倾斜安装的传动轴位,安装时不需要额外加调整垫片来补偿安装角度,基面直接和安装面贴合就能保证轴承孔的轴线和传动轴轴线重合,避免了因安装面角度偏差带来的轴承附加载荷,能有效延长滚动体的使用寿命。支座的轴承孔为阶梯式结构,内侧滚道的粗糙度要求控制在Ra0.8以内,保证滚动体运转时的平顺性,外侧的孔位做了轻微的倒角,方便装配时轴承组件的导入,不会因为锐边刮伤轴承外圈的配合面。
设计思路上,这款支座没有采用传统轴承座的对称结构,而是根据实际受力方向做了非对称的加强设计,承载侧的壁厚比非承载侧厚40%左右,因为在实际工况中,轴承承受的径向载荷主要朝向斜下方的安装基面方向,非承载侧不需要过厚的壁厚来增加不必要的重量,这种非对称设计在保证结构强度的前提下,把整体重量降低了近25%,对于对重量敏感的车辆改装场景、移动设备的传动单元来说,减重带来的收益非常明显。支座的两个安装固定位布置在基面的两侧,孔位中心距经过匹配计算,刚好适配常用的M8安装螺栓,螺栓孔做了沉头处理,安装后螺栓头不会突出支座表面,避免和周边旋转构件发生干涉。
从安装边界来看,这款支座的总宽度比同孔径标准轴承座窄12mm,轴向总长度控制在68mm以内,安装基面的投影尺寸为82mm*56mm,轴承孔的公称直径适配35mm内径的滚动轴承,滚道的曲率半径和对应型号轴承的滚动体曲率完全匹配,装配后轴承的径向游隙能控制在标准组游隙范围内,不需要额外调整。安装时需要注意,支座的斜切基面有明确的安装方向标识,不能反向安装,反向安装会导致承载侧的壁厚不足,长期受载会出现支座变形的问题,另外滚道表面不能有磕碰划伤,装配前需要清理干净滚道内的铁屑、杂质,避免滚动体运转时出现点蚀。在实际选型替换时,如果原有安装空间的轴向尺寸受限,同时传动轴线存在小角度倾斜,这款一体式带滚道的轴承支座可以直接替代标准轴承座加轴承外圈的组合,减少装配工序的同时,也能降低配合公差带来的装配误差,提升整个支撑单元的运转稳定性。
