DM60型工业热成像测温设备结构建模

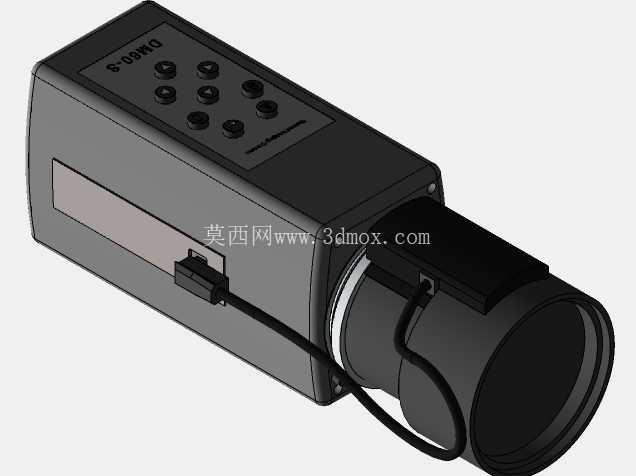

　　在工业现场的设备运维、产线温度监测、电气隐患排查场景中，固定式热成像测温设备是状态监测体系里的核心感知终端，DM60型热像仪的三维结构建模，完全围绕现场安装适配、功能模块布局合理性展开，还原了设备从光学前端到控制后端的全部结构细节。先从安装边界说起，这款热像仪采用方型机身搭配侧出线缆的设计，机身主体为矩形金属壳体，镜头端为同轴圆形光学舱，整体安装时可通过机身底部的标准安装孔位适配常规工业相机支架、护罩安装座，侧出线的设计避免了后端走线遮挡镜头视场，也不会和同安装位的其他传感设备产生走线干涉，在紧凑的电控柜内部、流水线旁侧的窄小安装空间里，这种出线方式能大幅降低布线难度，不需要额外预留后端的线缆弯折空间。

　　设备的功能模块布局完全贴合现场操作逻辑，机身顶面排布的多枚物理按键，对应测温区域框选、发射率调整、温度阈值设置、画面切换等常用操作，按键采用凸起式圆形结构，操作人员佩戴劳保手套也能完成盲操作，不需要额外连接调试终端就能完成现场参数微调，适配工业现场嘈杂、不便携带外接设备的调试环境。光学镜头端的遮光罩结构做了阶梯式限位设计，既可以阻挡现场环境的杂散光进入镜头造成测温偏差，也能在镜头前端加装防护玻璃、滤光片时提供安装定位，不需要额外定制转接环。机身侧面的接口区域做了内凹式防护设计，线缆插接后接头部分完全藏在机身轮廓内部，避免现场搬运、安装过程中磕碰接头造成连接松动，线缆从接口引出后自然沿机身侧面下垂，和安装支架的走线槽位置刚好对齐，不需要额外做线缆弯折固定。从建模的结构还原度来看，机身的壳体拼缝、按键的装配间隙、镜头调焦环的防滑纹理、线缆的出线防弯折结构都做了1:1复刻，在做设备布局仿真、安装干涉检查时，可以直接调用模型验证安装空间是否足够，不需要反复核对二维图纸的尺寸标注。

　　在实际工业应用里，这类热像仪常部署在高压配电柜母排测温、电机轴承温升监测、焊接工序温度管控、仓储火情预警等场景，设备的结构设计直接决定了现场部署的适配性：方型机身可以直接嵌入各类设备护罩、巡检机器人的搭载舱内，不需要做额外的结构改制；金属壳体的散热筋结构沿机身长度方向排布，在高温工业现场可以通过壳体自然散热，不需要额外加装散热风扇，降低了设备故障点；镜头端的密封结构做了台阶式配合，配合密封圈可以达到工业现场的防尘防水要求，在多粉尘、有喷淋的车间环境里也能长期稳定运行。

　　建模过程中特意还原了机身的安装孔位深度、螺纹规格，在做安装支架设计时，可以直接匹配孔位做连接结构设计，避免出现孔位错位、螺丝长度不足的问题；顶面按键的高度、间距也按照实际操作的人机尺寸还原，在做设备操作面板布局、防护外罩开窗设计时，可以直接验证操作空间是否满足佩戴手套操作的需求。不同于消费级热成像设备，工业级固定式热像仪需要长期固定在监测点位，连续不间断运行，所以结构设计上所有的连接部位都做了防松设计，机身壳体的连接螺丝孔位都做了沉头处理，不会突出机身表面影响安装贴合度；镜头和机身的连接部位做了定位销结构，长期受现场振动影响也不会出现光轴偏移，保证测温区域的定位精度。线缆接口处的防弯折护套做了加长设计，现场布线时即使线缆有小角度的弯折，也不会损伤内部线芯，降低长期使用的线缆断裂风险。在做产线数字化孪生建模时，这款热像仪的模型可以直接导入产线布局场景，还原现场监测点位的设备部署状态，配合温度仿真数据可以直观展示监测覆盖范围，验证点位布置是否存在监测盲区；在做设备运维培训的三维课件时，模型的结构细节可以用来拆解展示设备的安装步骤、接线位置、操作按键功能，不需要拆解现场在用设备就能完成操作培训。
