电动自行车100mm五通中置驱动电机结构

这款适配100mm五通规格碗组的中置驱动单元，是当前两轮助力出行领域应用占比极高的动力输出部件，区别于轮毂电机的安装位置，它布置在自行车车架五通区域，能让整车重心保持在前后轮中心区间，骑行过程中的重心偏移量更小，过弯、颠簸路面行驶时的操控稳定性更优，不会出现后轮轮毂电机带来的尾部偏重、爬坡时后轮抓地力分配不均的问题。从实际应用场景来看，这类驱动单元广泛适配长途骑行助力车、山地越野电助力自行车、重载通勤电单车等多种车型，既可以满足日常城市通勤的助力需求，也能支撑非铺装路面越野骑行时的大扭矩输出要求，在户外骑行、城郊通勤、短途载货等场景下都能稳定输出动力。

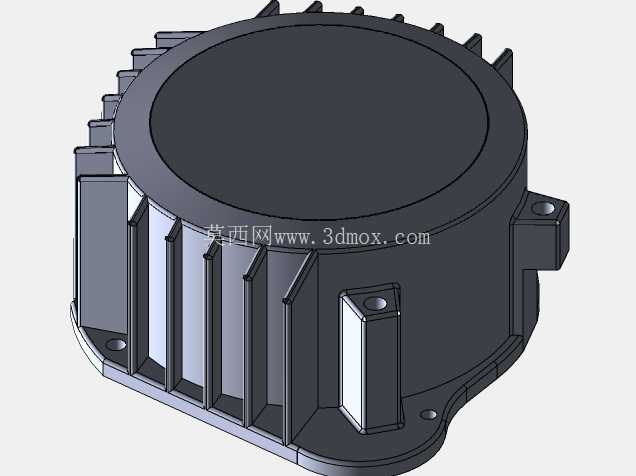

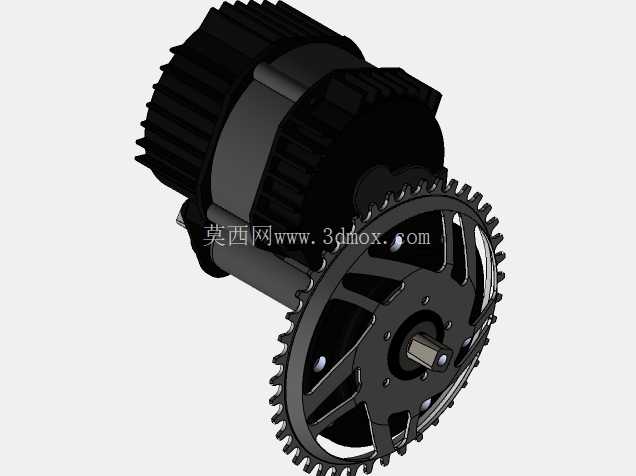

从功能特性上看，该驱动单元集成了减速机构、动力输出轴、传动链轮、散热壳体等多个子部件，动力通过同轴布置的链轮传递给自行车链条，直接复用传统自行车的传动系统，不需要对车架后轮结构做大幅改动，后期维护时可以直接适配通用规格的链条、飞轮配件，降低了整车的售后维护成本。输出轴采用花键结构与链轮连接，能承受大扭矩输出时的剪切力，避免长期重载下出现键槽磨损、链轮打滑的问题；外部壳体设计有密集的散热鳍片，骑行过程中迎面气流可以直接穿过鳍片间隙带走电机工作产生的热量，连续长距离爬坡时也不会出现过热降功率的问题。

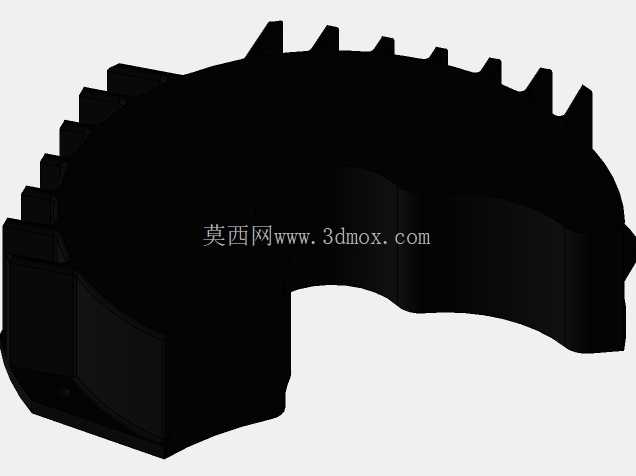

设计过程中，所有尺寸均基于实物测量逆向构建，首先锁定的是五通安装位的边界尺寸：适配100mm宽度的标准五通碗组，安装同轴度公差控制在0.05mm以内，保证电机装入车架后不会出现轴系偏摆、运转异响的问题。链轮的齿形参数匹配常规自行车链条节距，安装位置与传统自行车牙盘的位置保持一致，确保链条走线角度与原车设计匹配，不会出现链条偏磨、变速卡顿的问题。壳体外部的散热鳍片高度、间距经过反复校核，既保证足够的散热面积，也避免鳍片过密导致骑行时卷入泥沙、杂草造成堵塞，同时鳍片的棱角做了圆角过渡，防止安装、维护过程中划伤操作人员。

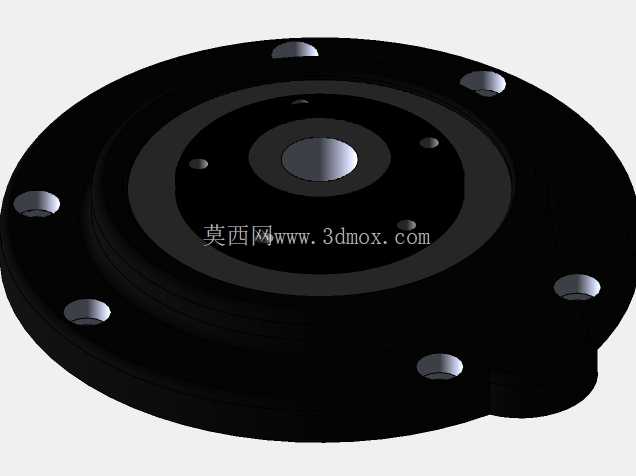

从安装边界来看，该驱动单元装入车架后，突出五通区域的径向尺寸经过严格控制，不会与脚踏曲柄、车架下管、变速导线等周边部件发生干涉，输出轴的伸出长度匹配标准中轴的安装尺寸，用户更换时不需要额外加装垫片调整轴向间隙。端盖位置的密封结构采用多道密封圈设计，能满足雨天骑行、浅水路段通行时的防水要求，避免水汽进入电机内部造成线圈短路、轴承锈蚀。传动侧的轴承选用重载深沟球轴承，既能承受径向的链条拉力，也能承受脚踏施力时的轴向载荷，长期使用下的旷量控制在合理范围内，不会出现轴系窜动导致的传动异响。

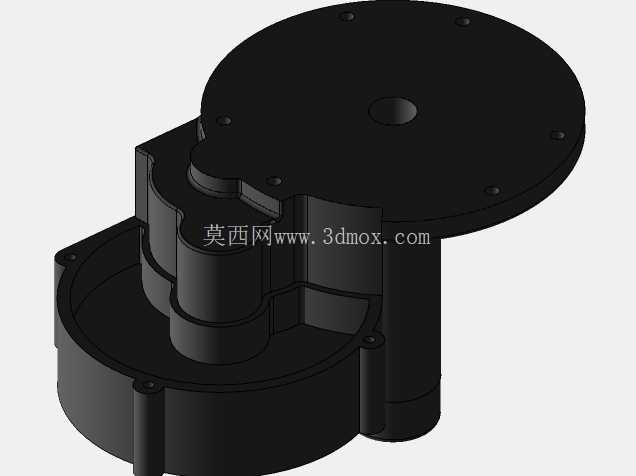

建模过程中，对内部减速齿轮组的啮合间隙、轴承安装位的配合公差都做了还原，壳体的安装螺丝孔位、密封槽位置也完全参照实物尺寸构建，可以直接用于整车装配干涉检查、改装件适配设计、维修拆解参考等场景，结构设计从业者可以基于该模型调整安装位尺寸，适配不同宽度规格的五通车架，也可以在现有散热结构基础上优化鳍片造型，进一步提升连续工作下的散热效率。
