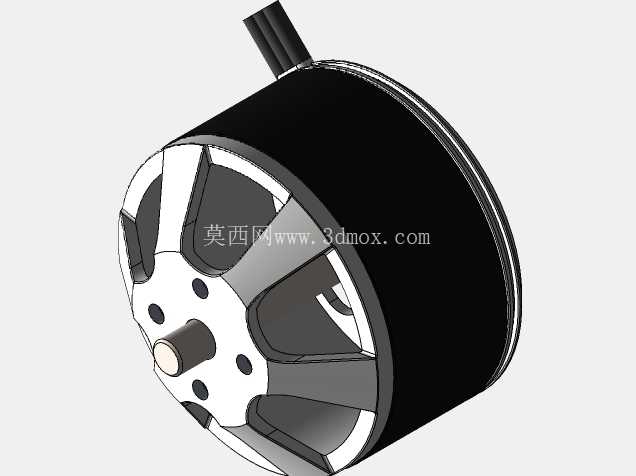

T-motor MN2206外转子无刷电机结构

　　这款外转子无刷电机的三维结构，核心面向小型多旋翼无人机、微型航模以及小型轻量化动力驱动场景设计，在实际选型应用中，这类小尺寸外转子结构的电机，凭借转子外壳直接集成安装位的设计，能够省去额外的传动连接部件，直接将螺旋桨固定在转子端面上，大幅降低动力总成的整体重量，这对于对载荷重量极其敏感的小型航拍无人机、穿越机来说，是结构设计上的核心优势。从结构设计思路来看，这款电机采用外转子布局，定子绕组固定在中心基座位置，转子磁钢内嵌在外侧的金属外壳内壁，通电后产生的旋转磁场直接驱动外壳转动，相比同尺寸内转子电机，能够获得更大的扭矩输出，匹配小尺寸螺旋桨时不需要额外搭配减速齿轮组，直接驱动即可满足推力需求，同时减少了齿轮传动带来的能量损耗与机械故障点。从安装边界来看，电机中心定子基座预留了标准的螺纹安装孔位，孔位间距匹配主流小型航模的机臂安装尺寸，安装时只需要将基座贴合在机臂末端的安装平面，通过对应规格的螺丝锁紧即可完成固定，不需要额外设计定制转接支架，能够大幅缩短整机结构的设计周期。转子端面上的螺旋桨安装位做了定位凸台设计，安装螺旋桨时凸台能够嵌入桨叶中心的定位孔，避免高速转动时桨叶出现偏心晃动，同时端面的锁紧螺丝孔能够配合桨夹将螺旋桨牢牢固定，在大油门工况下也不会出现桨叶滑脱的问题。

　　电机外壳采用轻量化金属材质加工，表面做了氧化处理，既能够保证结构强度，抵御飞行过程中可能出现的轻微磕碰，又能够通过金属外壳直接将绕组工作产生的热量散发到空气中，避免长时间大负载工作时绕组温度过高导致的性能衰减甚至烧蚀问题。转子外壳上的镂空结构并非单纯的减重设计，在转动过程中，镂空位置能够带动空气形成定向气流，直接吹过中心定子的绕组区域，进一步强化散热效果，同时镂空结构也减少了转子自身的转动惯量，让电机的油门响应速度更快，在穿越机做机动动作时，能够更快地跟随飞控的转速指令调整推力输出，提升飞行操控的跟手性。

　　输出轴采用高强度钢材加工，与转子外壳采用过盈配合加铆接的方式固定，能够承受螺旋桨转动时产生的径向拉力与轴向振动，长期使用也不会出现轴芯松动的问题。中心基座的出线位置做了圆角过渡处理，避免电机绕组的引出线在安装过程中被锐边割破绝缘层，造成短路故障。在实际三维建模过程中，这类电机的结构还原需要重点关注定子与转子之间的配合间隙，间隙过大会导致磁钢与定子之间的气隙过大，降低电机的能量转换效率，间隙过小则可能在转子高速转动时，因为加工公差或者振动出现扫膛问题，直接导致电机报废。同时安装孔位的位置度公差需要严格控制，保证安装后电机轴与机臂安装平面的垂直度，避免螺旋桨转动时出现不平衡振动，影响整机的飞行稳定性。

　　对于结构设计从业者来说，这类标准动力部件的三维模型，能够直接导入整机装配体中进行干涉检查，提前验证机臂结构、电调安装位置与电机的匹配度，避免在实物加工阶段才发现安装干涉问题，减少迭代修改的成本。在选型匹配时，这款电机的扭矩特性适合搭配6至8英寸的小型螺旋桨，能够满足总重量在500克至1千克区间的小型无人机的动力需求，在设计对应机型的机臂结构时，需要根据电机的底座尺寸预留足够的安装平面，同时在机臂内部预留足够的走线空间，容纳电机的三根动力引线，避免引线被挤压破损。
