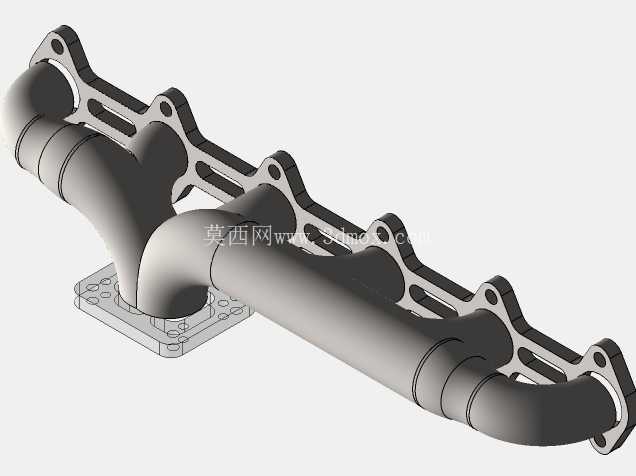

康明斯5.9排量24V不锈钢焊接排气歧管

　　这款歧管适配康明斯5.9排量24V规格的柴油动力单元，主要应用在轻型商用车、工程机械配套动力、固定式发电机组的排气系统前端，承担着将各个气缸排出的高温废气有序汇集、输送至排气后处理段的核心作用，相比原厂铸铁歧管，采用不锈钢焊接结构的设计能更好承受高负荷工况下的热冲击，降低长期使用后歧管开裂、漏气的故障概率。从实际安装边界来看，法兰端完全匹配对应机型缸盖的排气口布局，每个支管的接口位置、密封面平面度都严格贴合缸盖安装基准，无需额外修改缸盖或周边附件即可完成装配，整体安装轮廓避开了缸盖周边的喷油器管路、线束固定点、冷却水管路的布置空间，不会和周边附件产生运动或静态干涉，出口端的连接法兰尺寸适配常规的涡轮增压器进气口对接规格，也可根据改装需求对接不同管径的前段排气管道。

　　设计过程中优先考虑了排气脉冲的利用效率，各支管的长度经过匹配计算，尽量降低不同气缸排气过程中的气流干涉，减少排气阻力，提升发动机中低转速区间的排气顺畅度，同时兼顾了焊接工艺的可实现性，支管与主管的连接位置采用大圆弧过渡结构，既减少了气流转向处的阻力损失，也避免了直角焊接带来的应力集中问题，所有焊接位置都预留了足够的焊脚加工空间，方便后续焊接作业时保证焊缝强度，也降低了焊接变形对整体安装精度的影响。

　　材质选用可焊接不锈钢材料，相比传统铸铁材质，高温下的抗氧化性能更好，长期在800摄氏度左右的排气温度环境下工作，不会出现铸铁材质常见的氧化起皮、热变形翘曲问题，管壁厚度在保证结构强度的前提下做了优化，既不会因为管壁过薄导致排气振动辐射噪音过大，也不会因为管壁过厚增加不必要的重量，整体重量比同规格铸铁歧管降低约三成，能一定程度上降低动力单元的前端重量。在实际使用场景中，这类焊接歧管除了原厂替换需求外，也常应用在动力升级、故障维修替换场景，针对高负荷作业的工程机械、经常爬坡的商用车辆，不锈钢焊接结构的抗热疲劳性能更适配频繁变负荷的工况，歧管的安装孔位采用一体化冲压法兰结构，法兰厚度经过校核，在螺栓拧紧力矩达到原厂规定值时，不会出现法兰变形导致的密封失效问题，密封面不需要额外加厚密封垫即可保证气密性，减少了后期使用中因为密封垫老化导致的漏气故障。

　　结构设计上，主管路的通径经过流量核算，能够满足发动机额定功率下的排气流量需求，不会因为通径不足导致排气背压过高，影响发动机的动力输出和燃油经济性，支管的弯曲半径结合实际布置空间做了最优选择，在有限的发动机舱布置空间内，尽量减小气流的转向角度，降低局部阻力，同时歧管上预留了可选的传感器安装位，方便用户根据需求安装排气温度传感器、氧传感器等监测部件，不需要额外在管壁上打孔焊接，避免后期加工导致的管壁变形、焊接位置漏气问题。从建模细节来看，所有的安装孔位置度、法兰面的平面度、支管的对接角度都严格按照实际装配尺寸还原，每个圆角、焊接坡口的细节都做了还原，能够直接用于生产加工的参考，也可以用于排气系统改装的匹配校核，在进行周边部件设计时，可以直接调取该模型进行干涉检查，提前规避布置冲突问题，减少实际装机时的修改工作量。
