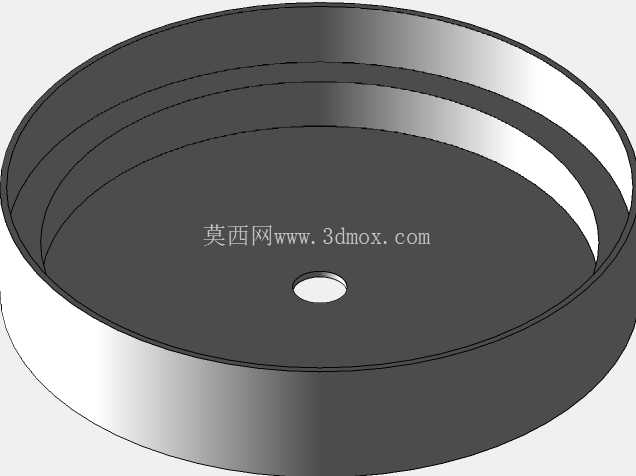

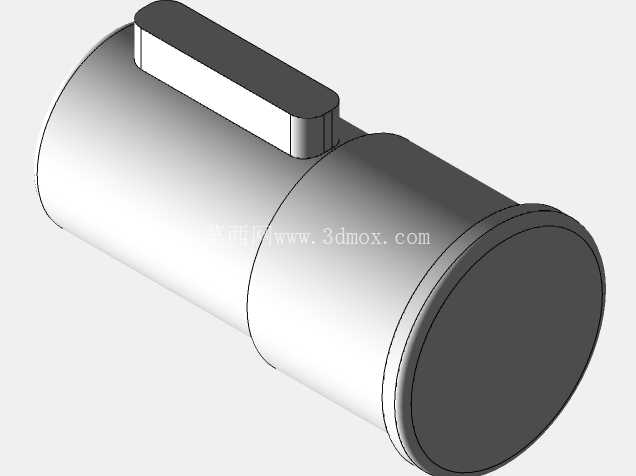

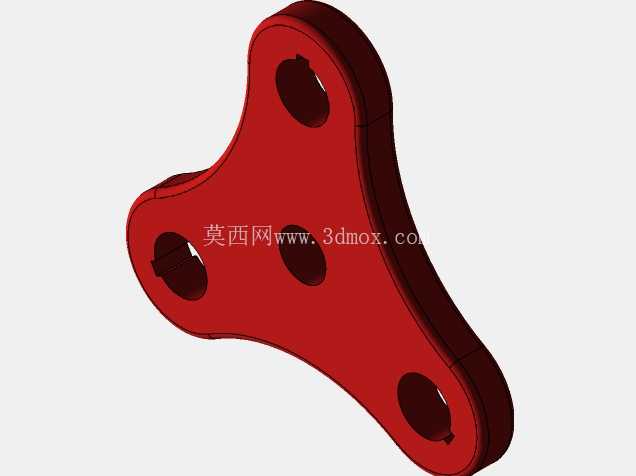

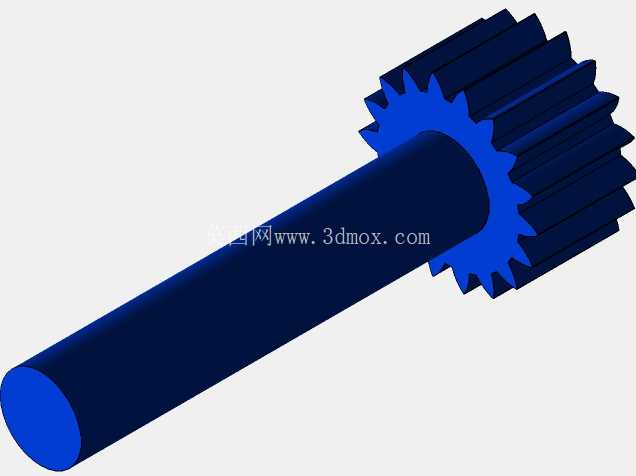

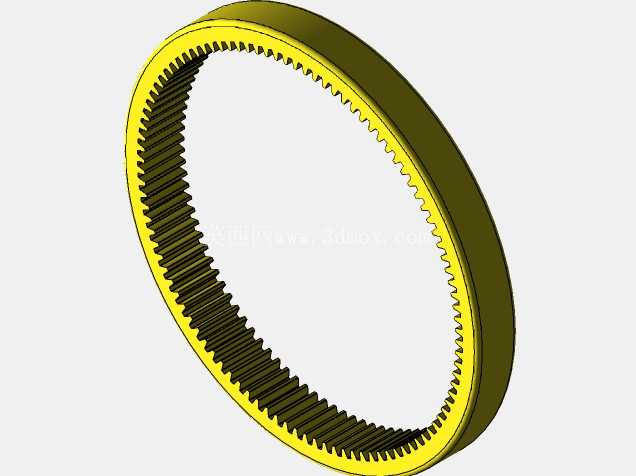

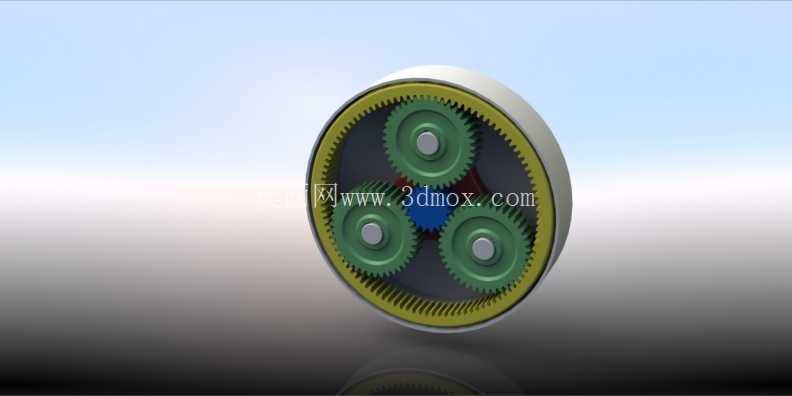

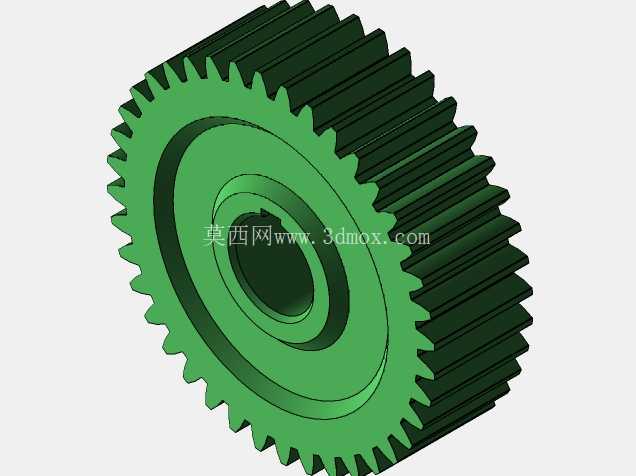

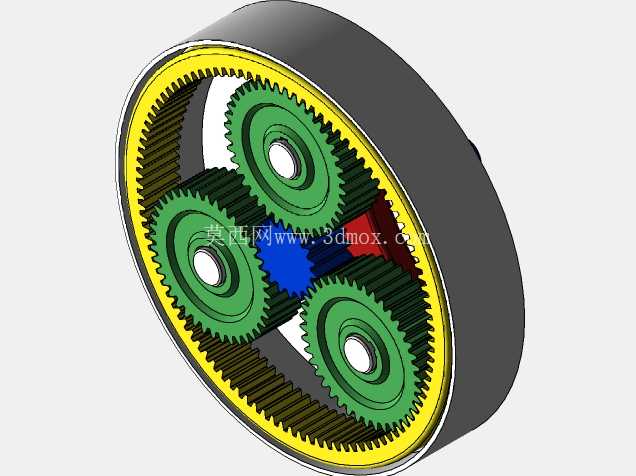

这套行星轮系结构是动力传动路径里非常典型的同轴减速单元,日常在乘用车自动变速器、工业伺服减速单元、小型工程机械行走驱动端都能见到同原理的结构落地,核心价值是在极小的径向安装空间内实现大传动比的动力传递,同时保证输入输出轴的同轴度,大幅缩减整套传动机构的轴向与径向占用空间,相比平行轴定轴轮系,同传动比下体积能压缩40%以上,承载能力却能提升近一倍。从结构组成来看,整套轮系包含外齿圈、三个均匀周向布置的行星齿轮、中心太阳轮以及承载行星轮的行星架四个核心部件,太阳轮作为动力输入端时,动力经太阳轮分流给三个周向均布的行星轮,行星轮在与固定外齿圈啮合的过程中,既产生自转也会绕太阳轮轴线公转,最终通过行星架将汇总后的动力输出,这种功率分流的传动模式让每个齿轮承受的载荷大幅降低,适合中高扭矩的传动场景。设计这套结构时首先要考虑的是安装边界的约束,外齿圈的外径是整套结构的最大径向尺寸,设计时需要匹配安装腔体的内径预留0.02-0.05mm的过盈配合量,同时在外齿圈外侧预留止动卡槽或者销孔,防止工作过程中外齿圈跟转造成功率流失;行星轮的安装轴需要压装在行星架的对应安装孔内,三个行星轮的安装孔位置度公差需要控制在0.01mm以内,否则会出现轮系啮合卡滞、传动噪音过大、局部齿面载荷集中磨损过快的问题。
齿形参数匹配是这套结构设计的核心环节,太阳轮、行星轮、外齿圈三者的模数必须保持一致,压力角统一采用20度标准压力角,变位系数需要根据实际传动比做配凑计算,既要保证啮合时不发生根切,也要控制啮合侧隙在合理范围,侧隙过大会导致正反转切换时存在回程间隙,无法满足精密传动场景的定位精度要求,侧隙过小则会在热胀冷缩后出现轮齿卡滞,润滑脂无法进入啮合面造成齿面快速磨损。周向均布的三个行星轮设计,除了分摊载荷之外,还能让整套轮系的运转动平衡表现更好,高速运转时不会因为偏心质量产生额外振动,因此行星架在加工完成后需要做动平衡校正,剩余不平衡量需要根据工作转速等级控制在对应标准范围内,避免高速运转时产生共振影响整套设备的运行稳定性。
实际应用场景中,这类行星轮系常作为二级减速单元的末级使用,输入端连接高速级的斜齿轮传动或者伺服电机输出轴,输出端连接工作负载,比如在AGV小车的驱动轮内部,就是采用这类行星轮系将伺服电机的高转速低扭矩输出转换为低转速高扭矩的动力,驱动车轮行进;在工业机器人的关节驱动内部,高精度的行星轮系可以保证关节的定位精度,同时承受机械臂末端负载带来的径向与轴向载荷。安装过程中需要注意,所有齿轮的啮合面需要涂抹适配工况的润滑脂,长期连续运转的场景需要预留润滑脂加注通道,定期补充润滑避免干磨;行星轮与安装轴之间需要加装滚针轴承,减少行星轮自转时的摩擦阻力,轴承的选型需要根据额定动载荷计算,保证在设计寿命周期内不会出现轴承点蚀失效。
另外这套结构的输入端与输出端都采用同轴设计,在设备整体布局时不需要额外调整轴系的对中,大幅降低整体装配的难度,也减少了因为轴系不对中带来的轴承额外载荷,延长整套传动机构的使用寿命。针对不同的应用场景,外齿圈可以设计成一体式结构直接集成在安装壳体内部,减少零件数量降低装配成本,也可以设计成独立压装式结构,方便后期维护更换磨损的齿圈,不需要更换整套壳体;行星架的材质根据载荷等级可以选择40Cr调质处理,或者采用铝合金材质降低整体重量,适配对重量敏感的移动设备场景。
