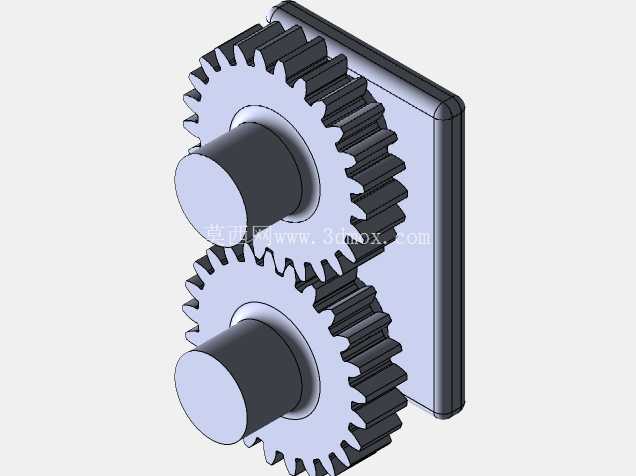

箱装啮合直齿圆柱齿轮传动结构

　　这套齿轮传动结构采用平行轴外啮合直齿圆柱齿轮布局，整体封装在单侧开放式的矩形箱体内，核心功能是在紧凑安装空间内完成定传动比的旋转运动与扭矩传递，常见于小型动力传输工位、教学演示教具、低速轻载的手动传动机构中，比如小型进给装置、简易手摇设备的动力传递环节，也可作为传动原理演示的实体样件用于机械基础教学场景。从设计逻辑来看，整套结构优先保证啮合精度与安装便捷性，两个齿轮的轴孔保持平行度公差控制在合理区间，避免啮合过程中出现偏载、卡滞问题；齿轮采用标准渐开线齿形设计，齿顶高、齿根高符合通用直齿轮参数规范，啮合侧隙预留了常温工况下的膨胀余量，既不会因间隙过大产生传动回差，也不会因间隙过小出现运转卡涩。

　　箱体部分采用薄型板式结构，单侧开放的设计既可以直观展示内部齿轮啮合状态，也能为两根齿轮轴提供稳定的支撑基准，箱体边缘做了圆角过渡处理，避免锐边造成装配划伤，同时箱体的安装面预留了足够的固定位，可直接通过螺栓固定在设备基板上，不需要额外设计转接支架。从安装边界来看，整套结构的外轮廓尺寸适配小型设备的安装空间，两根齿轮轴的伸出端长度统一，可直接连接手轮、联轴器或者负载轮，轴径采用通用标准尺寸，能适配常规规格的滚动轴承或者轴套，不需要定制特殊规格的支撑件。在实际使用场景中，这套结构可传递的扭矩范围适配轻载传动需求，运转过程中直齿轮的传动效率较高，没有轴向力产生，因此轴系的支撑结构不需要额外设置轴向止推部件，简化了整体装配流程。

　　设计过程中优先保证了两个齿轮的中心距精度，中心距偏差控制在标准公差范围内，确保齿面接触斑点分布均匀，避免局部齿面过度磨损；齿轮与轴的连接采用过盈配合加平键的常规连接方式，可传递稳定扭矩，不会出现运转过程中齿轮与轴相对滑动的问题。箱体的支撑面与齿轮轴的垂直度做了严格控制，避免轴系倾斜导致齿面偏磨，延长整套结构的使用寿命。对于结构设计从业者来说，这套结构可以作为小型齿轮传动单元的设计参考，可根据实际负载需求调整齿轮模数、齿宽以及轴径参数，适配不同的传动比需求；在三维建模过程中，需要重点关注齿形的准确生成、啮合位置的干涉检查，以及轴与箱体、齿轮与箱体内壁的间隙预留，避免装配后出现运动干涉。

　　实际选型应用时，可根据输入转速、负载扭矩调整齿轮的材质，比如教学演示场景可采用树脂材质降低成本，实际动力传输场景可采用45号钢调质处理提升齿面强度，箱体材质也可根据使用环境选择工程塑料或者铝合金，在保证支撑强度的前提下控制整体重量。这套结构的设计没有冗余部件，所有零件都服务于传动与支撑的核心功能，装配流程简单，维护时只需要拆开箱体盖板即可检查齿面磨损情况，更换零件也不需要复杂的专用工具，适配小批量设备的快速装配需求。在传动比匹配上，两个齿轮的齿数差决定了输出端的转速与扭矩变化，可根据实际传动需求调整两个齿轮的齿数配比，不需要改动箱体的整体外形尺寸，只需要对应调整中心距参数即可，具备一定的参数化改型空间。
