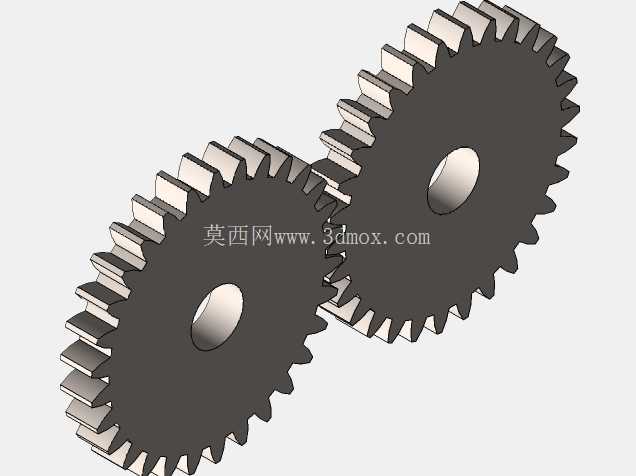

这套直齿圆柱齿轮组采用标准渐开线齿形设计,是机械传动系统中应用最广泛的动力传递构件之一,常见于中小型输送设备、轻工包装机械、小型机床进给机构、自动化生产线的动力分配单元中,核心作用是在平行轴之间传递旋转扭矩,同时可根据齿数配比实现固定速比的转速调整,满足不同工况下的动力输出需求。从实际应用场景来看,这类中等模数的直齿轮组适配的工况多为中低速、载荷平稳的传动环节,比如小型皮带输送机的驱动端动力传递、自动化装配线的分度转盘驱动、桌面级加工设备的主轴进给传动,也可作为教学演示用具直观展示齿轮啮合的运动原理,相比斜齿轮,直齿圆柱齿轮加工难度更低,装配时无需调整轴向错位量,后期维护更换的成本也更低,适合对传动平稳性没有极高要求、追求结构简单可靠的通用传动场景。
设计过程中优先考虑了啮合侧隙的合理预留,齿形参数按照标准模数系列选取,齿顶高系数、顶隙系数均采用通用标准值,确保同模数的标准齿轮可直接互换,无需单独定制配对齿件;两个齿轮的中心距按照无侧隙啮合方程计算后预留了0.02-0.05mm的安装侧隙,既可以避免加工误差导致的啮合卡滞,也能容纳传动过程中产生的微小热变形,防止高速运转时出现齿面胶合的问题。齿轮的中心孔采用通孔设计,孔壁公差按照H7级精度设定,可直接与同精度的传动轴配合,通过平键实现周向固定,安装时无需额外加工定位台阶,适配市面上常见的标准直径传动轴;齿轮的端面与齿面的垂直度公差控制在0.02mm以内,避免装配后出现齿面偏载,导致局部齿面磨损过快的问题。
齿宽的设定结合了常用的齿宽系数范围,在保证足够承载能力的前提下控制了齿轮的整体厚度,避免齿宽过大导致的载荷沿齿向分布不均的问题;齿端做了微小的倒角处理,既可以去除加工产生的毛刺,也能在装配时起到导向作用,方便两个齿轮快速对位啮合,不会出现齿顶磕碰的情况。从实际使用的角度出发,这套齿轮组的结构没有多余的复杂设计,所有尺寸参数均遵循通用机械设计标准,设计人员在进行设备选型时,可直接根据所需传动比、传递扭矩大小匹配对应的模数和齿数,无需重新进行复杂的齿形校核,只要安装时保证两个齿轮的轴线平行度在公差范围内,即可实现稳定的动力传递;日常维护时只需定期在齿面涂抹润滑脂,即可有效降低齿面磨损,延长齿轮的使用寿命。在建模过程中,齿形的生成严格按照渐开线生成原理绘制,齿根过渡曲线采用标准圆角过渡,避免应力集中导致的轮齿断裂问题,每个轮齿的齿距误差控制在建模精度允许的最小范围内,确保啮合过程中传动比恒定,不会出现明显的传动冲击;齿轮的轮毂部分厚度与齿宽保持一致,既保证了与轴配合的接触长度,也不会额外增加不必要的重量,整体结构紧凑,可直接集成到各类小型传动箱体内部,不会占用过多的安装空间。
对于三维建模从业者而言,这套齿轮组的建模逻辑可复用性极强,掌握渐开线齿形的绘制方法后,只需修改模数、齿数、齿宽、中心孔直径等参数,即可快速生成不同规格的直齿圆柱齿轮,大幅提升通用传动零件的建模效率;而对于设备结构设计人员来说,这类标准齿轮组的三维模型可直接导入装配体中进行干涉检查,提前验证传动链路的布局合理性,避免实际加工装配时出现中心距偏差、齿顶与箱体干涉等问题,有效缩短设备的研发周期。
