无脚轮款30加仑工业存储周转桶结构设计

在工业物料存储、车间周转、危废暂存、油品转运等场景中，密封型工业存储桶是应用频次极高的通用容器，本次设计的无脚轮30加仑存储桶，针对固定工位存储、叉车整托转运的使用需求做了针对性结构优化，区别于带脚轮的移动式周转桶，该款产品更适配仓储区定点存放、生产线边批量堆码的作业场景，避免脚轮在长期静载下出现形变、卡滞，同时降低整体制造成本与自重，提升堆码稳定性。

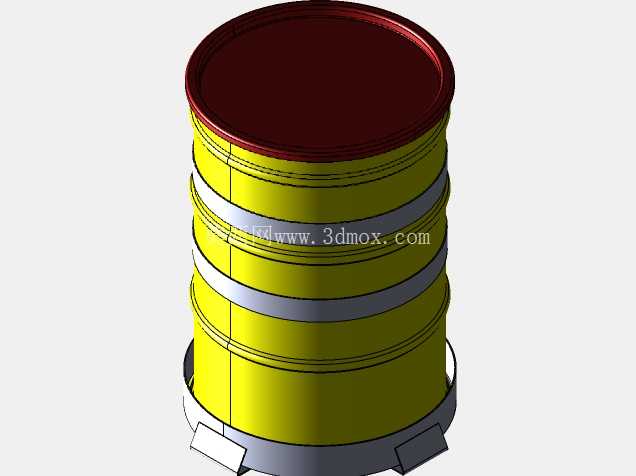

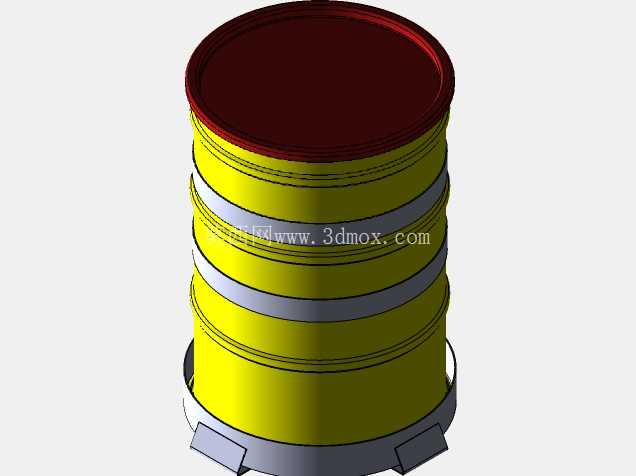

从功能特性来看，该桶采用三段式环形加强箍结构，桶身主体为卷制焊接的圆柱筒体，三道环形箍沿桶身高度方向等距分布，每道箍采用冷轧钢板冲压成型后与桶身焊接固定，一方面提升桶身的径向抗形变能力，避免满装状态下桶身受内部物料挤压出现鼓胀变形，另一方面在桶身堆叠时，上层桶的底部底座可以卡入下层桶的顶部箍圈间隙内，防止堆码过程中出现滑移、倾覆，满足3层以内满载荷堆码的强度要求。桶盖采用卷边压合结构，边缘设置整圈密封胶条嵌槽，闭合后通过桶口的锁紧环实现周向均匀压紧，可满足液态、半固态物料的密封存储需求，防止物料挥发、洒漏，同时阻隔外部粉尘、水汽进入桶内，适配多数常规工业物料的存储要求。

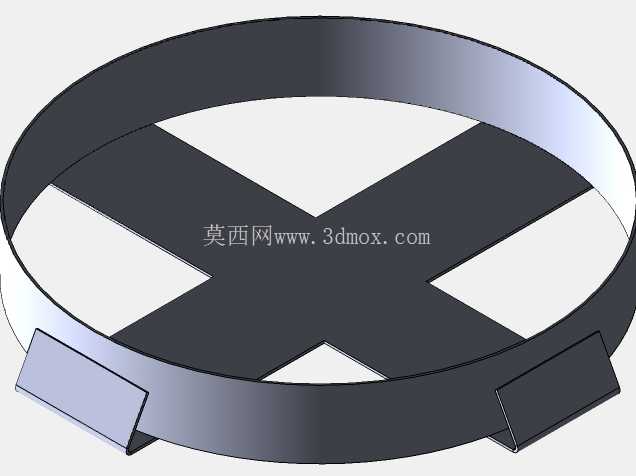

设计过程中首先确定30加仑的额定容积对应的内部尺寸，换算为公制单位后内部有效容积约113.6升，设计时预留5%的膨胀余量，避免温度变化导致物料体积膨胀后出现溢漏。桶身底部采用冲压成型的一体式底座，底座边缘设置四个对称的叉车让位缺口，适配手动液压叉车、电动堆高车的货叉插入间距，无需额外托盘即可实现整桶的叉取转运，同时底座的外翻边结构可以在桶体放置时分散对地面的压强，避免长期放置对环氧地坪造成压痕。桶身的三道加强箍位置经过受力仿真验证，分别位于桶身高度的1/4、1/2、3/4处，对应满装状态下桶身的径向形变最大点位，在最小化材料用量的前提下将桶身径向形变量控制在0.5%以内，满足长期满载使用的强度要求。

安装与使用边界方面，该桶无额外活动附件，整体为焊接一体式结构，出厂前完成焊缝渗漏检测与桶盖密封测试，使用时仅需确认密封胶条无破损、锁紧环卡扣到位即可投入使用。外形尺寸上，桶身外径控制在580mm以内，总高度约920mm，适配标准1200*1000mm工业托盘的摆放要求，单托盘可整齐摆放4桶，提升仓储与运输的空间利用率。桶身表面采用静电喷涂工艺，主体为醒目的工业黄色，桶盖为深红色，符合工业容器的安全色识别规范，便于车间内快速识别区分存储物料类型。桶身顶部边缘设置对称的一体式提手结构，单桶空载状态下可由两名作业人员配合搬运，满装状态下必须采用叉车转运，禁止人工强行搬运避免安全隐患。

针对不同物料的存储需求，该桶的内壁可根据使用场景做不同的防腐涂层处理，存储油品、普通工业废料时采用常规防锈涂层即可，存储弱腐蚀性物料时可增加环氧树脂内衬层，拓展产品的适用范围。桶盖的锁紧结构采用快拆式杠杆锁扣，无需额外工具即可完成桶盖的开启与闭合，提升日常取放物料的操作效率，锁扣位置做了加厚处理，反复开合寿命可达5000次以上，满足高频次使用的耐久性要求。在结构细节上，所有板材边缘均做卷边钝化处理，无尖锐毛刺，避免作业人员操作过程中出现划伤风险，焊缝位置全部做打磨平整处理，无虚焊、漏焊问题，整体结构的安全冗余系数按照2倍额定满载载荷设计，可应对常规搬运过程中的轻微冲击与碰撞，不会出现桶身开裂、变形等问题。
