牵引拖车用七针拖线电源连接插头

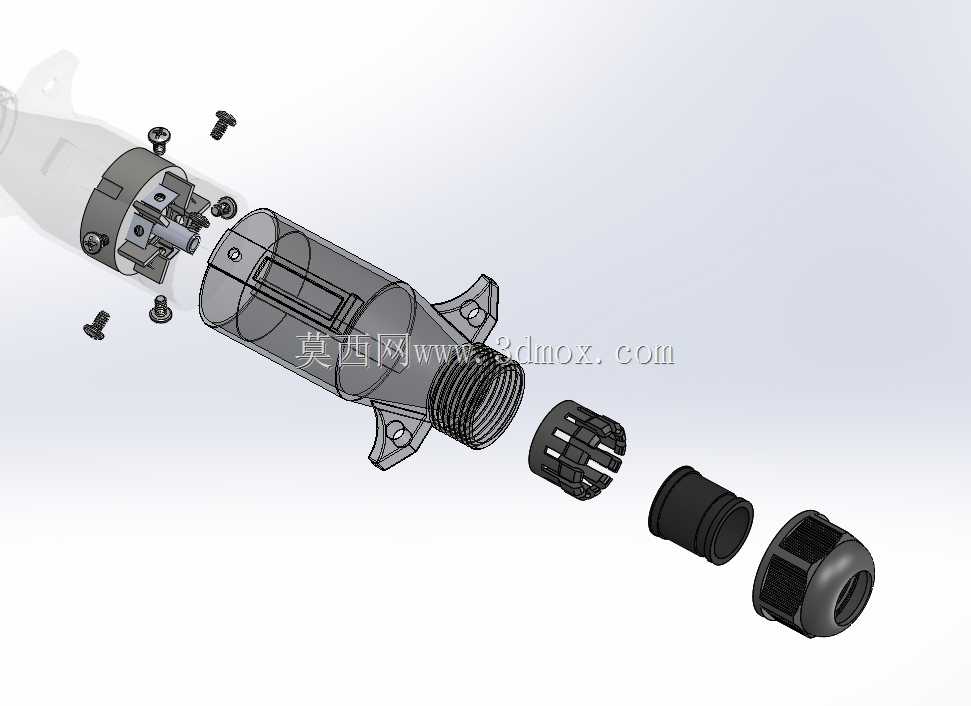

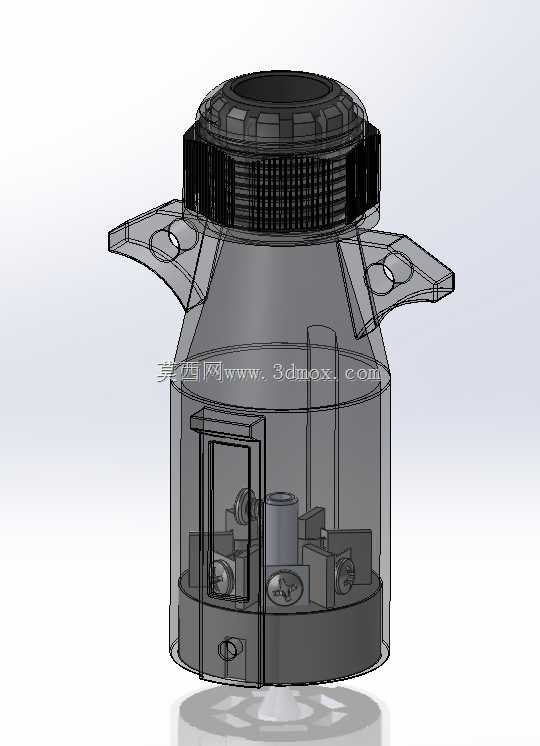

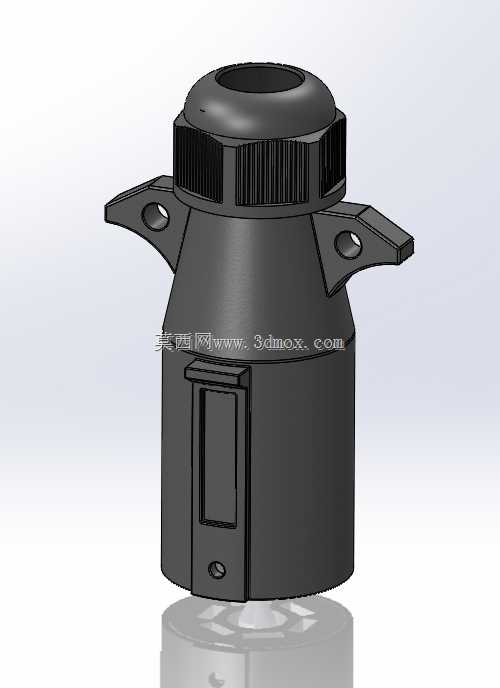

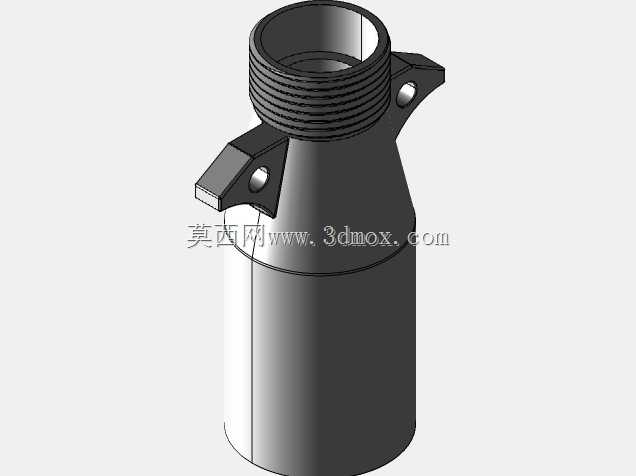

　　这款七针结构的拖线电源插头，主要适配牵引拖车与主车之间的电气回路连接需求，在货运拖挂、农用机具拖挂、小型旅居挂车等场景中承担电力与信号传输的核心作用。日常作业里，主车的示宽灯、刹车灯、转向灯、倒车灯以及附属电控信号，都需要通过这类接插件完成跨车体的稳定传输，一旦接插件接触不良或者结构失效，很容易出现拖挂设备灯光信号缺失的问题，直接影响道路行驶的安全性，因此这类部件的结构设计往往优先考虑连接可靠性与户外工况耐受能力。从结构设计逻辑来看，插头主体采用锥台形壳体结构，上部设置带防滑齿纹的旋紧套，用来和对接端的插座形成螺纹压合连接，避免车辆行驶过程中因振动出现松脱。壳体两侧延伸出带安装孔的翼状挂耳，既可以在插头分离时通过挂耳将插头临时挂接在车体预留的固定位上，避免插头拖拽落地沾染泥水造成触点污损，也能在插接完成后配合锁销穿过挂耳孔位，实现二次防脱锁止，适配非铺装路面行驶时的高强度振动工况。壳体正面设置的弹性锁扣，在插头与插座对接到位后会自动卡入插座对应的卡槽内，形成轴向的锁止力，即便旋紧套出现轻微松动，锁扣也能阻止插头轴向脱出，给电气连接增加一道安全冗余。

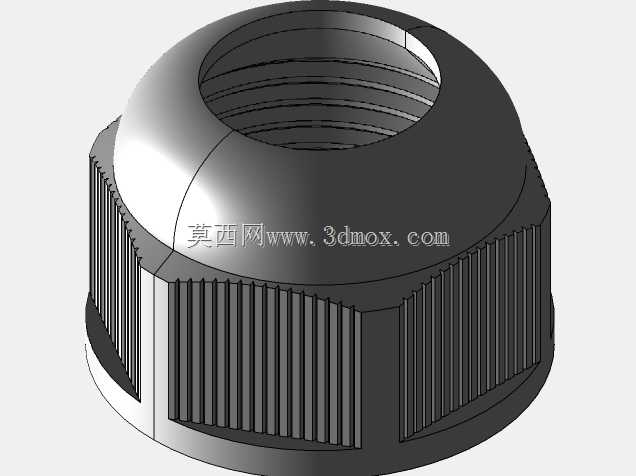

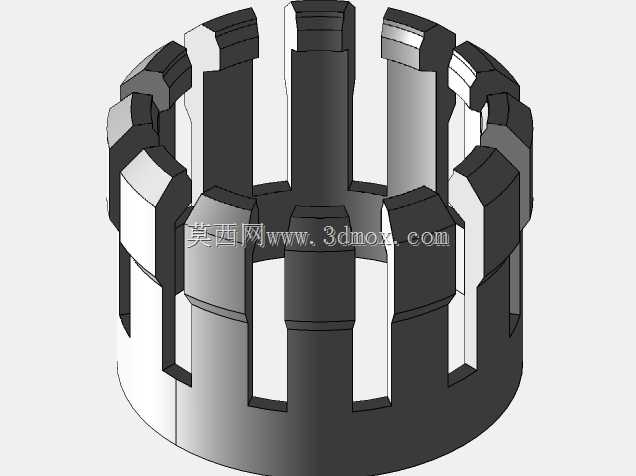

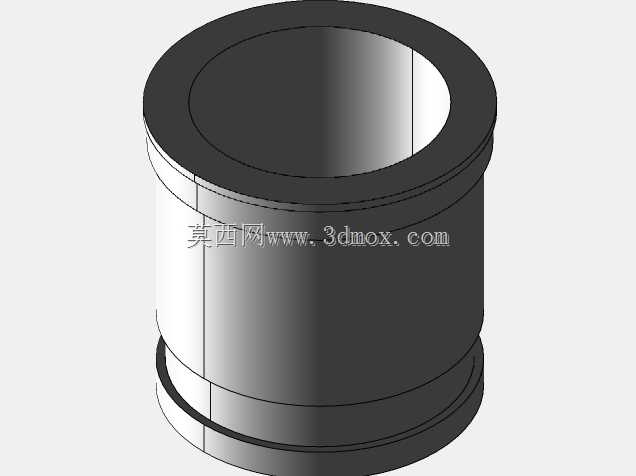

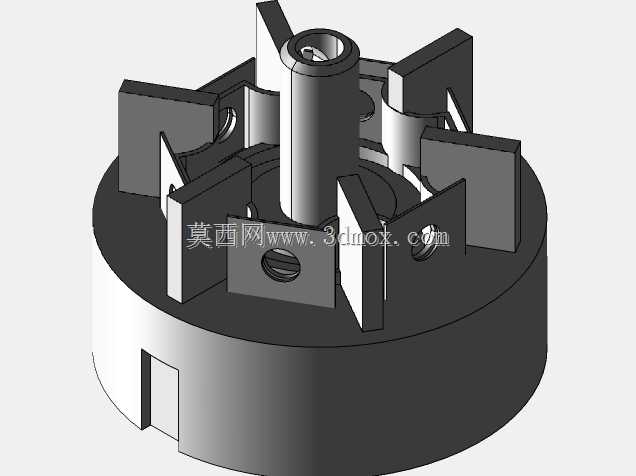

　　插头下部的腔体用来容纳七个插针的接线端，每个插针对应独立的接线位，分别对应不同的电气回路，腔体预留的穿线孔带有锥度收口，在接入线缆后可以配合防水胶圈压紧线缆外皮，既可以避免线缆受拉时接线端与插针脱开，也能阻挡雨水、灰尘进入腔体内部造成触点氧化短路。从安装边界来看，这类插头的整体外径适配常规拖挂线缆的布线管径，两侧挂耳的安装孔位间距符合通用拖挂接插件的安装尺寸标准，不需要对现有车体的安装位做二次改造就能直接替换使用。上部旋紧套的外径做了防滑齿的滚花处理，即便操作人员佩戴劳保手套也能徒手完成旋紧操作，不需要借助额外工具，方便户外场景下的快速插拔检修。

　　在实际选型应用中，这类插头需要匹配对应针数的拖车插座使用，七个插针的定义遵循通用拖挂电气接口标准，不同回路的插针做了防呆错位设计，插接时不会出现针位错接的问题，避免因接线错误导致灯光信号错乱。壳体材质选用耐候性工程塑料，能够耐受-30℃到70℃的环境温度变化，在北方冬季低温环境下不会出现壳体脆裂，夏季户外暴晒也不会出现材质软化变形，表面做了哑光磨砂处理，具备一定的耐油污、耐泥水腐蚀能力，适合拖挂车长期在户外复杂路况下的使用需求。插头底部的接触面做了平面度控制，和插座对接后能够紧密贴合防水胶圈，达到基础的户外防水等级，应对日常行驶中的雨水泼溅、泥水冲刷不会出现内部进水的问题。

　　在三维建模过程中，这类部件需要重点关注几个配合尺寸的公差控制：首先是旋紧套与主体壳体的配合间隙，既要保证旋紧套能够自由转动，又不能间隙过大导致晃动松旷；其次是锁扣的弹性变形量，需要保证按压解锁的力度在合适区间，既不能太松导致容易误触解锁，也不能太紧导致操作人员插拔困难；再者是两侧挂耳的安装孔同轴度，保证锁销能够顺利穿过两个孔位完成锁止；最后是内部插针安装位的位置度，确保和插座对接时每个插针都能准确对应插孔，不会出现插针弯折、接触不良的问题。这类接插件虽然属于拖挂设备上的小型配件，但直接关系到行驶安全，设计过程中每一处结构细节都需要结合实际使用工况做反复验证，比如滚花齿的间距和深度，需要兼顾防滑效果和模具成型的便利性，翼状挂耳的厚度需要满足挂接时的强度要求，避免受拉断裂，同时还要控制整体重量，避免给线缆造成额外的负重。
