卧式单级离心泵结构三维设计模型

在工业流体输送场景中，离心泵是应用覆盖范围极广的通用流体设备，从市政供水、暖通循环到化工介质输送、冷却系统回路搭建，都能见到这类设备的身影。本次呈现的卧式离心泵结构，完全按照实际工业应用中的安装与运行逻辑搭建，可直接用于设备选型阶段的空间校核、管路布局预演，也能作为泵类设备结构教学、拆解认知的三维参照。

从实际用途来看，这款离心泵主要针对清洁或低粘度、无硬质颗粒的流体输送工况设计，可适配清水、冷却介质、低腐蚀性化工流体等多种介质，在常规工业厂房的循环水系统、中小型供水增压场景、设备配套冷却回路中都能适配。不同于立式泵的垂直安装逻辑，这款卧式结构的泵体重心更低，运行过程中的振动控制更有优势，对安装基础的承重要求相对友好，日常维护时拆解叶轮、更换密封件的操作空间也更充裕，不需要额外搭建高位作业平台。

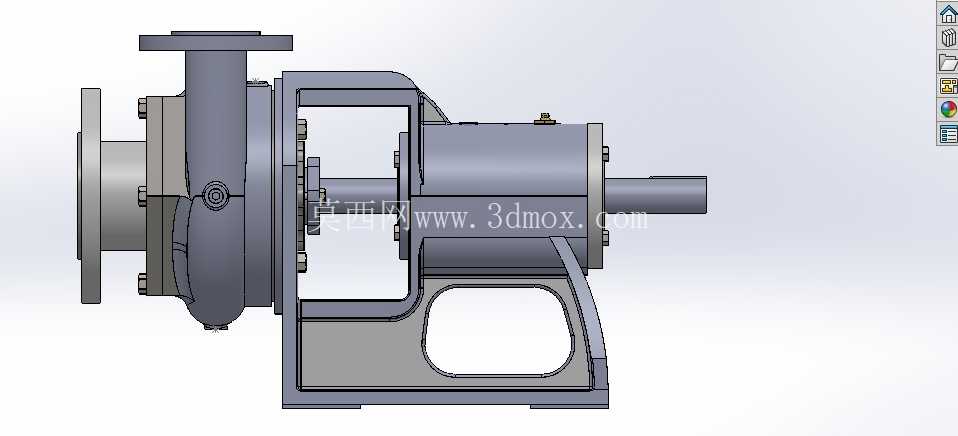

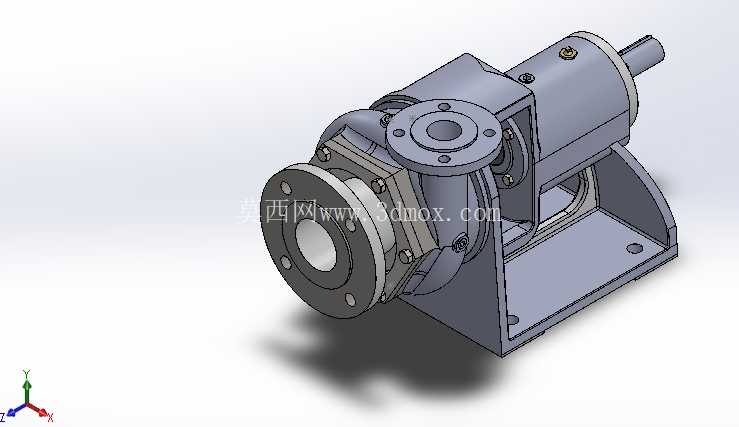

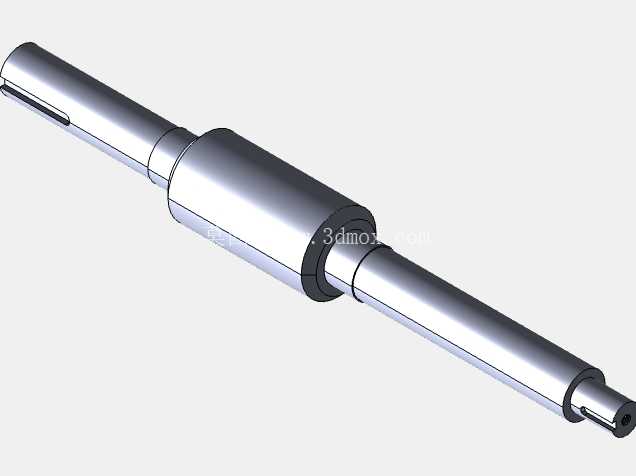

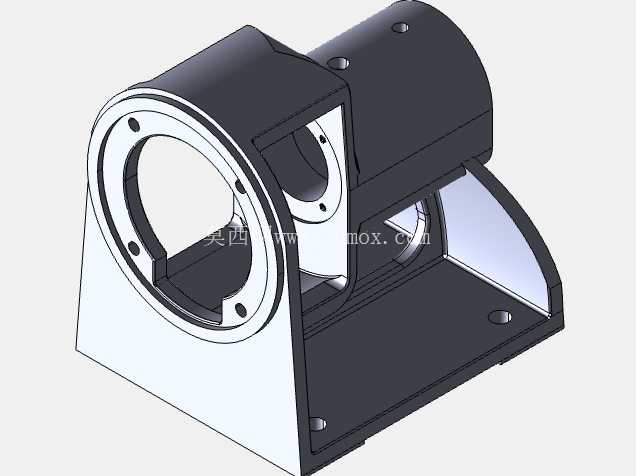

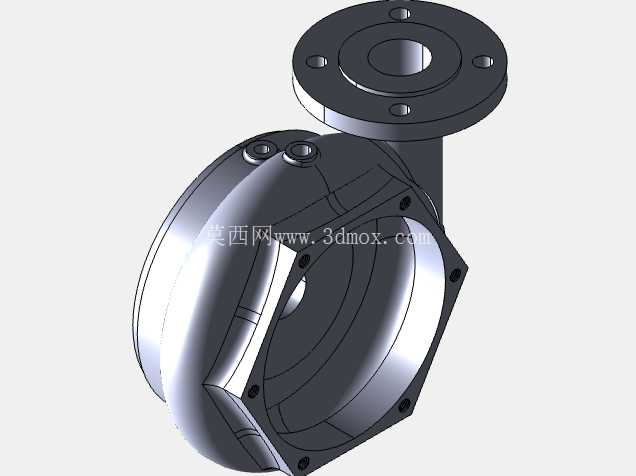

功能特性层面，该结构完整还原了离心泵的核心功能模块：侧方法兰接口为流体入口，垂直向上的法兰接口为高压流体出口，泵壳内部的流道完全按照离心增压的流场逻辑设计，可保证流体进入叶轮后获得足够的离心力，顺着蜗壳流道平稳汇集到出口端，减少流道内的紊流损失。泵轴组件贯穿泵体与支架结构，一端连接叶轮，另一端预留动力输入接口，可直接对接标准电机输出轴，不需要额外定制非标连接法兰。支架部分采用一体式铸造结构设计，既承担泵体的承重作用，也为轴承组件提供安装定位基准，同时预留的镂空结构可减轻整体自重，也方便日常巡检时观察轴封位置的渗漏情况。

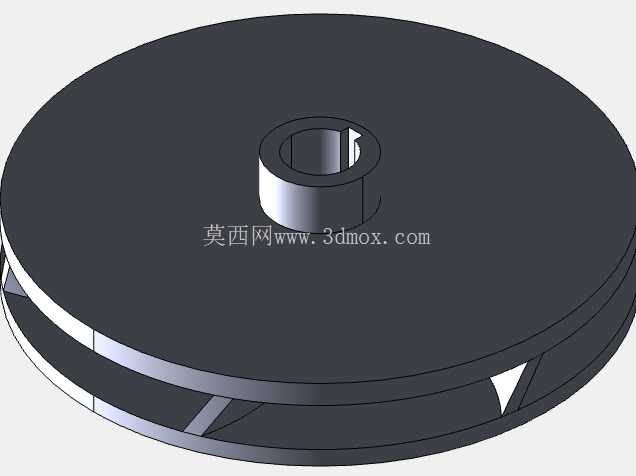

设计思路上，整个结构优先遵循工业现场的安装与维护逻辑：所有连接法兰的螺栓孔位都按照通用管路标准排布，可直接对接同通径的标准管路法兰，不需要现场二次配钻；泵壳与支架的连接位置设置了定位止口，装配时可快速实现同轴度定位，减少装配过程中的找正工作量；轴封位置预留了标准密封件的安装空间，可根据输送介质的特性更换填料密封或者机械密封，不需要对泵体结构做额外修改。叶轮部分采用闭式叶轮结构，流道光滑过渡，在输送清洁介质时的效率表现更稳定，同时叶轮与泵轴的连接设置了防松定位结构，避免长期运行过程中叶轮出现轴向窜动。

外形尺寸与安装边界方面，这款泵的整体布局紧凑，轴向总长度控制在适配常规中小型电机对接的范围内，不会出现轴伸过长导致的挠度变形问题；泵体底部的安装脚座设置了长条形安装孔，可适配一定范围内的安装基础孔位误差，现场安装时不需要精准预埋螺栓，小范围调整即可完成固定。入口法兰的中心高度、出口法兰的朝向都按照常规工业管路的布局习惯设计，入口水平朝向侧面，出口垂直向上，可直接适配水平进管、垂直出管的常规管路走向，减少管路弯头的使用数量，降低管路沿程阻力。安装时需要注意预留泵体侧方的维护空间，保证叶轮拆解时可以顺着轴向顺利抽出，不需要拆卸周边连接管路即可完成核心部件的更换。

从结构细节来看，泵壳的壁厚按照常规承压标准设计，可满足常规中低压流体输送的强度要求，支架与泵壳的连接筋板做了圆弧过渡处理，避免应力集中导致的长期运行开裂问题；轴承安装位的同轴度公差按照旋转件的装配要求设置，可保证泵轴高速旋转时的径向跳动控制在允许范围内，减少轴承的异常磨损。整个模型的所有装配关系都完全还原实际设备的装配逻辑，不存在干涉问题，可直接用于生成工程图纸、做装配模拟演示，也能作为泵类设备改型设计的基础参照，帮助结构设计人员快速完成同类型泵的参数化调整，缩短设计周期。
