蝶形翼形手拧锁紧螺母结构设计

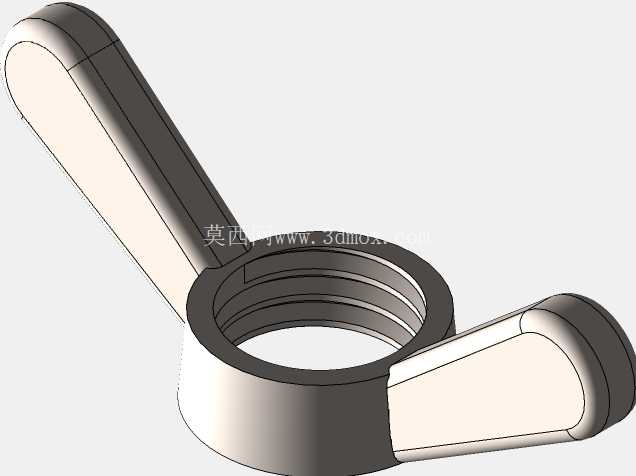

日常做设备维护、工装夹具调试的时候，最烦的就是找扳手拧小规格螺母，尤其是需要频繁拆装、手动锁紧的工位，每次找对应规格的扳手都要耽误不少时间，蝶形翼形手拧螺母就是为这类场景设计的紧固件。从结构上看，这款螺母主体为标准内螺纹环体，两侧对称延伸出扁平弧形翼片，翼片末端做了圆弧收边处理，没有尖锐棱角，操作人员徒手施力的时候，手掌与翼片的接触面积足够大，不会因为局部压强过高产生硌手的问题，哪怕是戴薄劳保手套操作，也能稳定施加锁紧扭矩。

这类紧固件的应用场景覆盖非常广，小到小型试验台架的试样装夹、3D打印平台的调平锁紧、摄影器材的快装结构固定，大到工业设备的检修盖板紧固、工装夹具的快速定位、通风管道的法兰快拆连接，只要是需要频繁拆装、锁紧扭矩要求不高、不需要额外工具就能操作的位置，都能看到这类蝶形螺母的身影。和普通外六角螺母相比，它不需要配套扳手就能完成锁紧和松脱操作，在设备维护、应急调试、无工具作业场景下的优势非常明显，尤其是在空间狭窄、扳手无法伸入的安装位置，翼片的存在能让操作人员直接用手指完成拧动操作，不需要额外设计避让扳手的空间。

从设计思路上来说，这款螺母的翼片角度和长度做了平衡设计：翼片长度过短会导致力臂不足，徒手拧动的时候施加的扭矩不够，容易出现锁紧不牢的问题；翼片过长则会增大螺母的整体外轮廓尺寸，占用过多安装空间，甚至会在设备运行过程中剐蹭周边管线或结构。这款模型的翼片从螺纹环体向外平滑延伸，翼片的厚度从根部到末端逐渐递减，根部做了加厚圆角过渡，避免翼片和螺纹环体连接位置出现应力集中，在反复拧动受力的情况下不会出现翼片断裂的问题。翼片的表面做了微弧面处理，贴合手指自然弯曲的形态，施力的时候受力均匀，长时间操作也不会产生明显的不适感。

安装边界方面，这款螺母的内螺纹为标准公制粗牙螺纹，适配对应规格的外螺纹杆件，安装时只需要保证螺纹轴线和安装面垂直，翼片的旋转范围内没有障碍物即可，不需要额外预留扳手的操作空间，相比同规格的六角螺母，安装所需的周边避让空间能减少40%左右，非常适合紧凑结构内的紧固件布置。锁紧的时候不需要施加过大的扭矩，依靠手指的力量拧紧即可满足常规的锁紧需求，如果是有防松要求的场景，可以配合弹簧垫圈或者尼龙防松圈使用，翼片的结构不会影响垫圈的正常安装。

从结构强度的角度考虑，这款螺母的螺纹环体部分厚度均匀，螺纹牙型完整，和螺栓配合的时候啮合长度足够，能承受常规手动锁紧带来的轴向拉力，翼片和环体的连接位置做了大圆角过渡，避免应力集中导致的断裂问题，哪怕是用手施加最大的拧紧力，连接位置也不会出现开裂变形的情况。翼片的末端做了圆弧收边，没有毛刺和锐角，安装和拆卸过程中不会划伤操作人员的手部，也不会剐蹭周边的线缆和密封件。在实际选型的时候，需要根据安装位置的空间大小、所需的锁紧力大小选择对应规格的蝶形螺母，螺纹规格越大，对应的翼片长度也越长，能施加的锁紧扭矩也越大，不需要额外计算力臂长度，常规手动操作的扭矩范围完全能满足大部分低压、低载荷、频繁拆装的工况需求。

很多人在设计快拆结构的时候容易忽略紧固件的操作便利性，总觉得用标准六角螺母加扳手就能解决所有问题，但实际在生产现场，频繁拆装的工位如果每次都要找扳手，会大幅降低作业效率，甚至会出现操作人员为了省事不拧紧螺母导致的设备安全隐患。蝶形手拧螺母的存在就是为了解决这类痛点，不需要额外工具，徒手就能完成锁紧和松脱，在保证连接强度的前提下，最大化提升拆装效率。这款模型的结构完全按照实际生产中的蝶形螺母尺寸比例建模，螺纹部分、翼片过渡、表面弧度都和实物一致，在做设备结构设计、工装夹具设计的时候，可以直接调用这个模型进行装配干涉检查，提前确认翼片旋转范围内是否有结构干涉，安装后是否会影响周边部件的正常动作，避免实际加工装配的时候出现空间不足、无法操作的问题。
