全向移动麦克纳姆轮结构设计

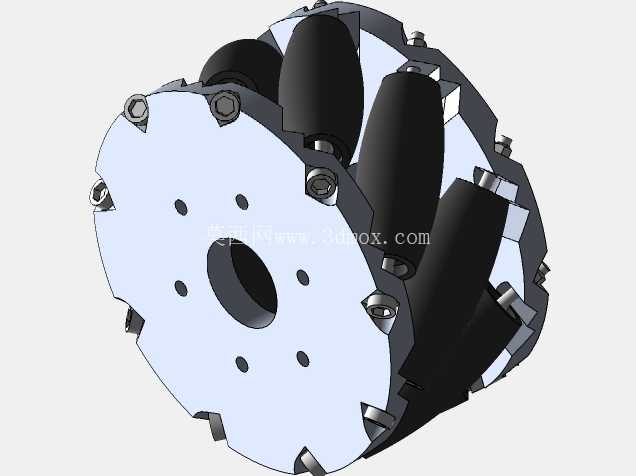

　　在AGV转运、仓储分拣移动平台、窄空间作业巡检设备、赛事级全向移动机器人的行走机构选型中，麦克纳姆轮是实现平面内三自由度全向移动的核心部件，无需传统舵机转向结构即可完成直行、横移、斜行、原地零半径回转等动作，能大幅压缩移动设备的作业回转空间，适配通道宽度受限的作业场景。这款麦克纳姆轮采用轮毂周向均布斜置辊子的经典布局，辊子轴线与轮毂主轴线呈45度夹角布置，每个辊子可绕自身轴线自由转动，当四个同规格麦克纳姆轮按指定旋向组合装配在移动底盘上时，通过调整各轮的转速与转向矢量，即可合成任意方向的移动合力，实现无转向机构的全向位移。

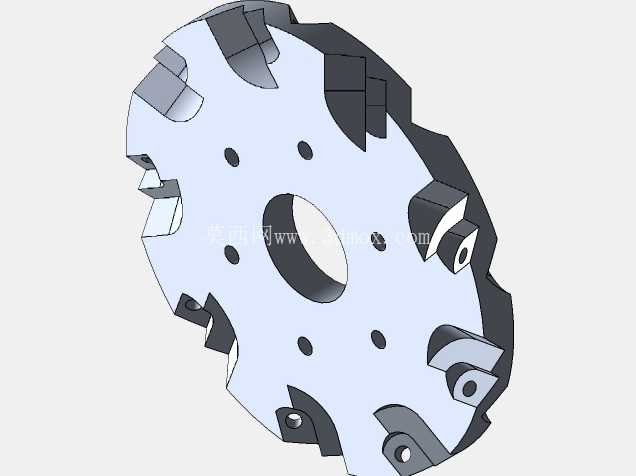

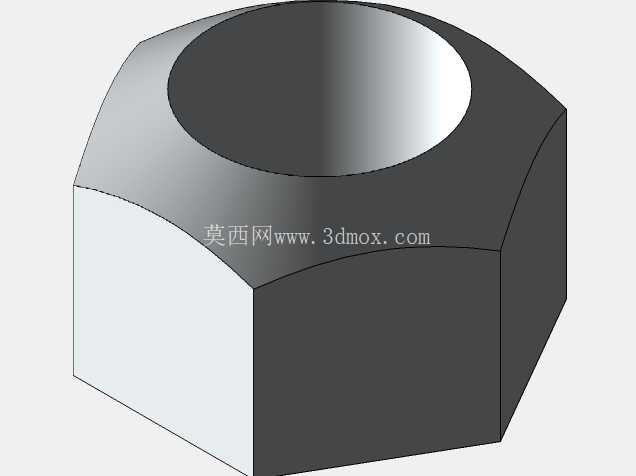

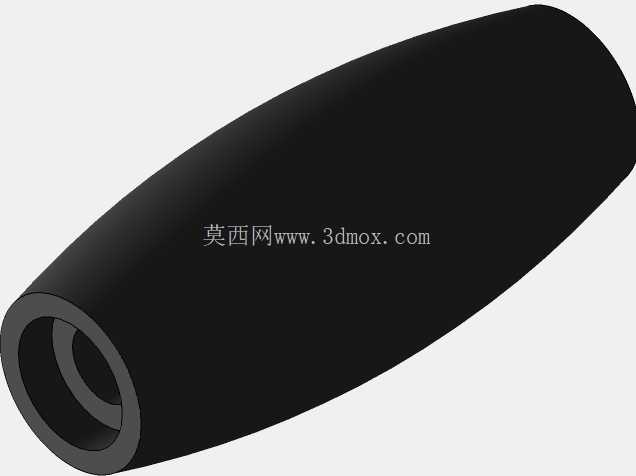

　　从结构细节来看，轮毂主体采用镂空辐板式设计，中心开设带键槽的轴孔用于与驱动输出轴配合，轴孔周向均匀分布6个螺栓过孔，可适配标准法兰盘的安装对接，轮毂外缘加工有与辊子支架匹配的定位槽，每个辊子通过两端的销轴与支架铰接，支架通过内六角螺栓紧固在轮毂外缘的定位面上，装配后辊子外轮廓形成连续的近似圆柱面包络，保证轮组与地面接触时的滚动连续性，避免行走过程中出现明显的颠簸冲击。辊子外形采用鼓形修形设计，外覆高摩擦系数的弹性包覆层，既可以保证与地面接触时的有效摩擦力，减少打滑带来的矢量控制误差，也能缓冲地面不平整带来的振动，降低行走过程中的噪音。

　　在安装边界方面，这款轮组的轴向安装尺寸需预留辊子突出轮毂端面的空间，周向无额外突出结构，安装时需保证轮组轴线与底盘安装面平行，各轮组的安装高度差需控制在合理公差范围内，避免单个辊子受力过大导致磨损不均。实际应用中，这类麦克纳姆轮常搭配直流伺服电机或步进电机使用，单轮承载能力根据轮毂材质、辊子包覆层硬度的不同可覆盖从轻载巡检机器人到中载AGV转运车的需求，在仓储物流场景中，搭载该轮组的分拣机器人可在密集货架间完成横向平移、斜向插位等动作，无需预留传统转向所需的转弯半径，能将仓储空间利用率提升30%以上；在工业巡检场景中，搭载该轮组的设备可在设备间隙间灵活穿行，完成窄空间内的巡检作业；在教学实训与机器人赛事场景中，该轮组的全向移动特性可实现更多样的动作编排，满足复杂赛事任务的移动需求。

　　设计过程中需重点关注辊子的安装角度精度、轮毂的动平衡性能以及辊子支架的结构强度，若辊子角度偏差过大，会导致轮组运动合成时出现矢量误差，表现为底盘走偏、横移时出现纵向窜动；若轮毂动平衡不达标，高速行走时会出现明显振动，影响底盘上搭载的精密传感器的工作精度；辊子支架需承受行走过程中的径向冲击与侧向力，需选用强度足够的材料并做加强筋设计，避免长时间重载使用后出现支架变形导致辊子卡滞。此外，辊子包覆层的材质选择也需结合使用场景调整，在平整环氧地坪的室内场景可选用硬度稍低的聚氨酯材料，保证静音效果与摩擦力；在有少量油污、碎屑的工业场景，可选用硬度稍高、耐磨损的尼龙基复合材料，延长辊子的使用寿命。轮组的中心轴孔与驱动轴的配合需选用合理的公差带，既要保证传动时无明显间隙导致的回差，也要方便装配与后期维护更换，周向的安装螺栓需采用防松设计，避免长时间行走振动后出现螺栓松动导致的轮组晃动。
