小型电动夹持式机械执行臂结构设计

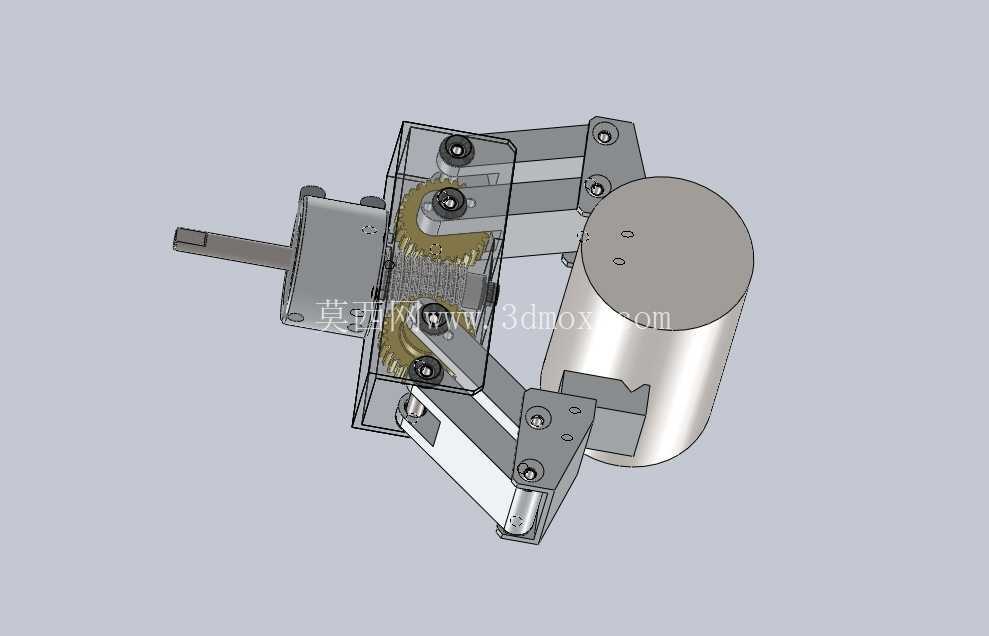

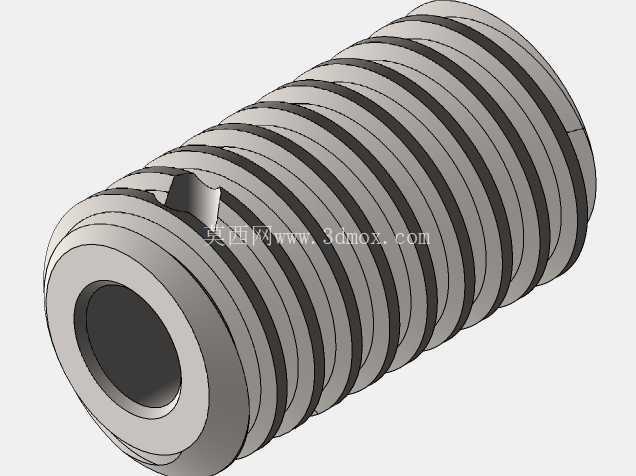

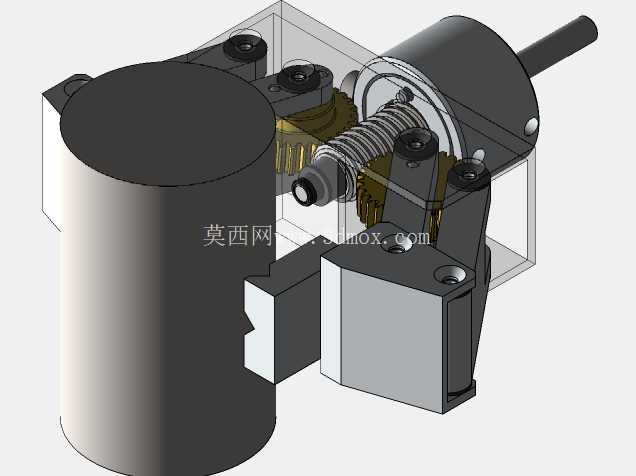

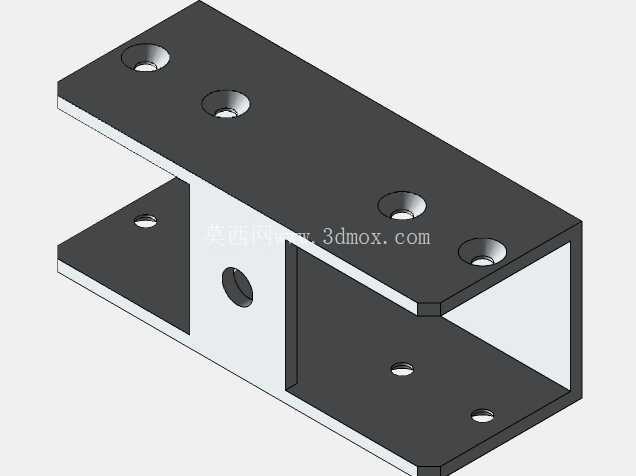

　　这款小型机械执行臂的结构设计，核心面向轻载精密取放场景，常见于桌面级自动化分拣工位、实验室样本转移单元、小型电子元器件装配线这类对安装空间有严格限制的作业环境，区别于大负载工业机械臂，它的设计出发点是在有限的动力输入下实现稳定的夹持动作，同时兼顾结构紧凑性与动作可靠性。从结构布局来看，动力输入端采用直连圆柱型驱动单元的布置方式，驱动单元的输出轴直接与传动腔内部的齿轮组啮合，省去了额外的联轴器转接结构，既压缩了整体轴向尺寸，也减少了动力传递过程中的回程间隙，传动腔采用半透明可视化的壳体设计，在实际样机调试阶段可以直接观察齿轮啮合状态，快速排查卡滞、磨损等异常问题，无需反复拆解壳体。

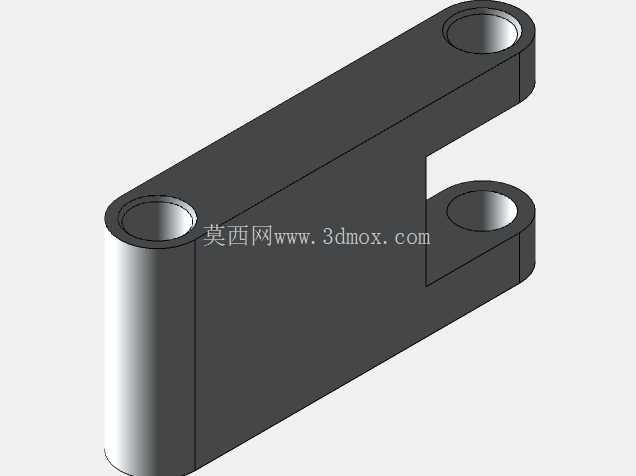

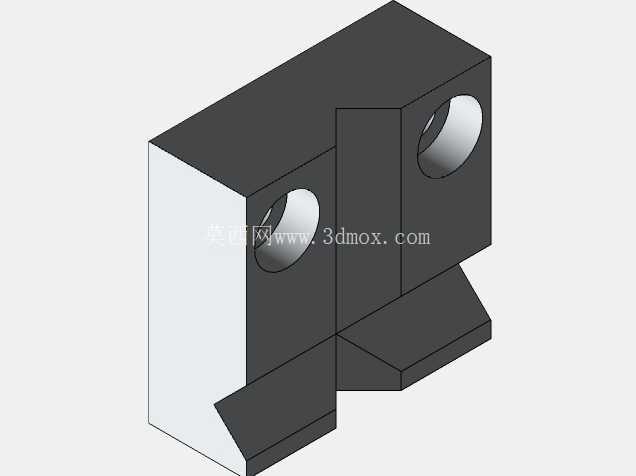

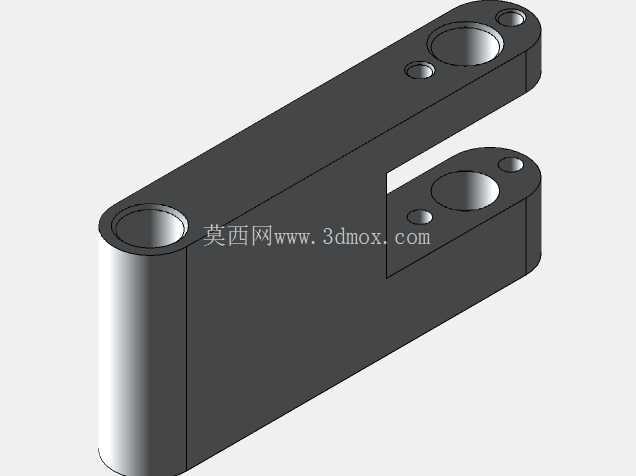

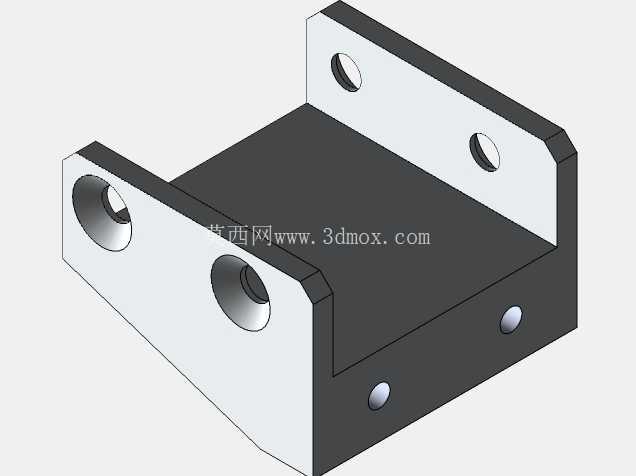

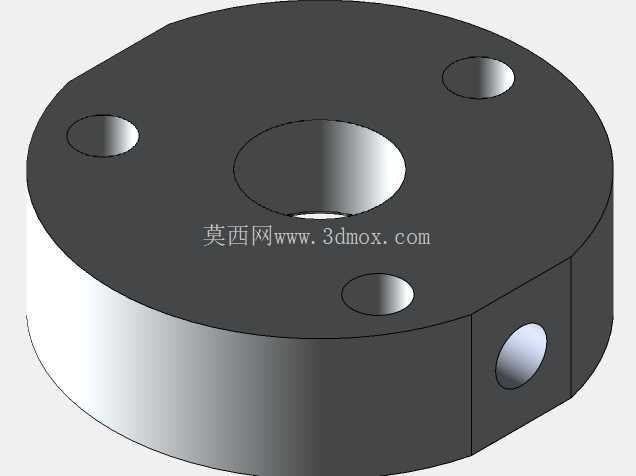

　　夹持端采用平行双指的布局形式，两个夹指通过对称布置的连杆结构与传动齿轮输出端连接，齿轮转动时会同步带动两侧连杆做对称开合动作，保证夹持过程中两个夹指的对中性，避免被夹物件出现偏斜、脱落的问题，夹指末端预留了标准的安装孔位，可以根据实际夹持的物件形状更换适配的夹头，比如夹持圆柱型工件可以更换V型块夹头，夹持薄片类工件可以更换平口橡胶垫夹头，适配不同的作业需求。在安装边界设计上，驱动单元尾部的圆柱面可以作为定位基准，直接与设备机架上的安装孔配合，侧面预留的两个螺纹孔用于锁紧固定，整体安装不需要额外的转接法兰，在直径80mm、长度120mm的空间范围内即可完成整机布置，不会占用过多的设备安装空间，适合集成在紧凑的自动化设备内部。

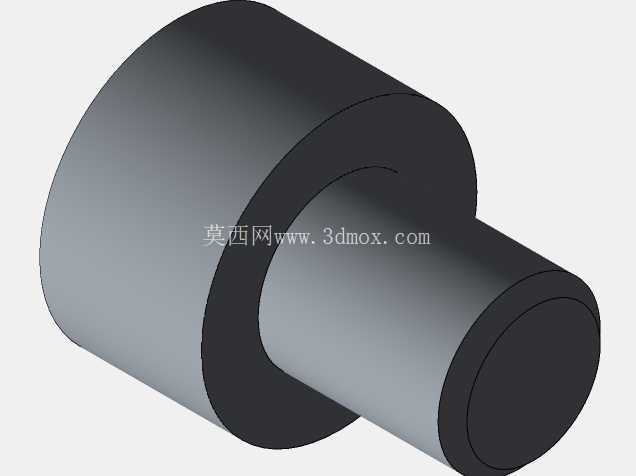

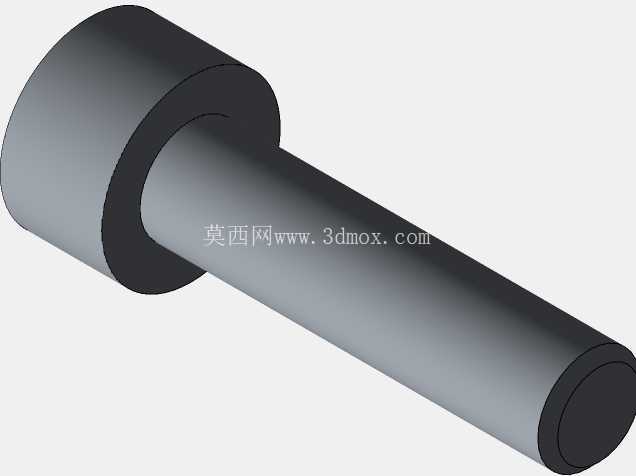

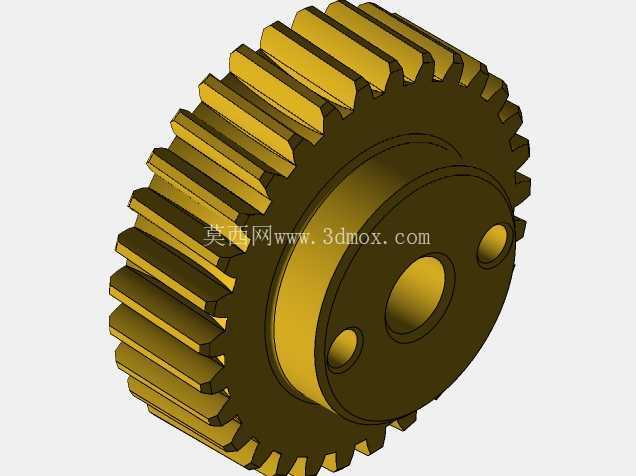

　　传动部分的齿轮采用模数0.5的直齿圆柱齿轮，材料选型上兼顾耐磨与轻量化要求，齿轮与连杆的连接轴均采用台阶轴设计，轴端通过卡簧限位，装配时不需要额外的粘接或者焊接工序，拆解维护只需要取出卡簧即可更换磨损的齿轮或者连杆部件，日常维护成本较低。夹指的开合行程设计为15mm，在这个行程范围内可以覆盖常见的小型电子元件、实验室试管、小型五金零件的夹持尺寸需求，夹持力通过驱动单元的输出扭矩匹配设计，在额定动力输入下可以稳定夹持重量不超过500g的物件，不会出现夹伤易碎工件或者夹持力不足脱落的问题。

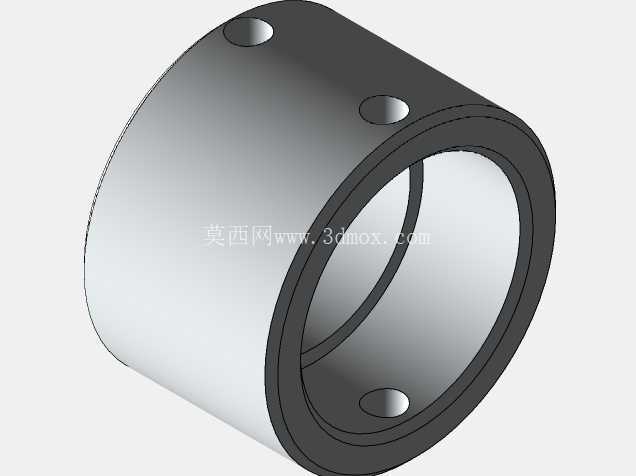

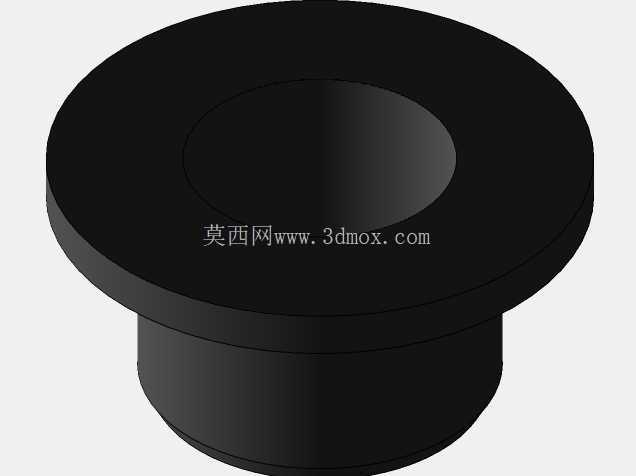

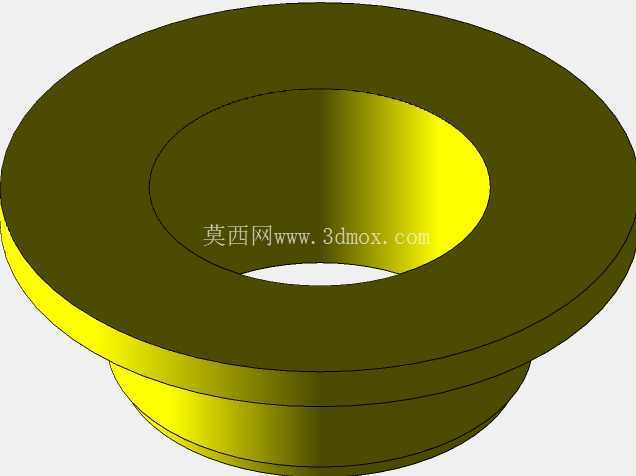

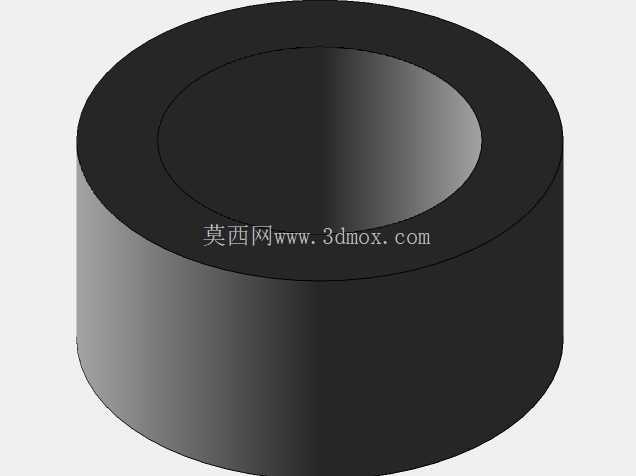

　　结构设计过程中特意做了运动干涉校验，整个开合动作过程中，连杆、夹指、传动壳体之间都预留了不小于0.5mm的安全间隙，即使加工过程中存在合理的公差偏差，也不会出现运动卡滞的问题，所有转动配合位置都设计了自润滑衬套的安装槽，长期往复运动过程中可以减少轴与孔之间的磨损，延长整体使用寿命。在实际应用场景中，这类小型机械臂既可以作为独立的执行模块安装在直线滑台上，完成固定轨迹的物料取放动作，也可以多组组合安装在旋转工装上，完成多工位的物料转移作业，相比气动夹爪，它不需要配套气源管路，只需要供电即可完成动作，在没有气源条件的桌面级设备、教学实验设备中适用性更强，结构中没有复杂的异形曲面零件，所有结构件都可以采用常规的铣削、线切割工艺加工，加工门槛低，小批量制作的成本可控，适合非标自动化设备的快速迭代开发。
