伊朗Shahed136三角翼巡飞无人机结构

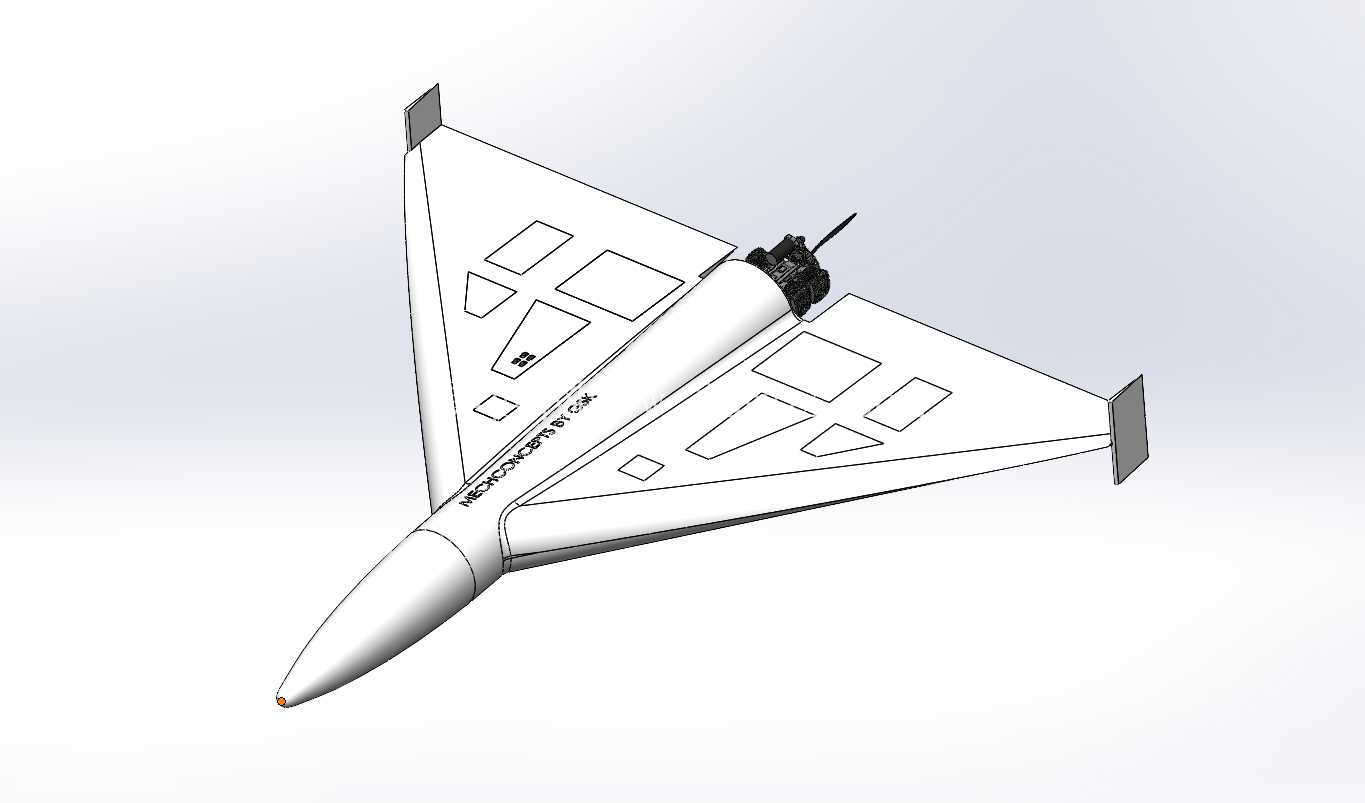

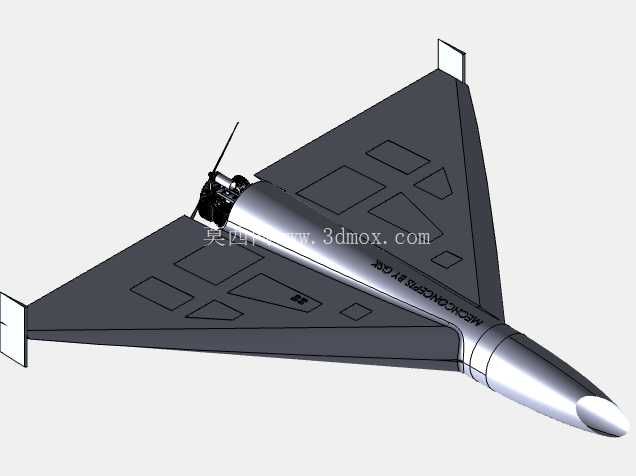

　　这款三角翼布局的巡飞类无人飞行器，在当前低空突防、战场滞空察打场景中有着极高的应用适配性，整体采用无尾三角翼融合体气动设计，从结构建模的还原度来看，机身主体为旋成体构型，头部做了钝锥形修型，既能够兼顾飞行过程中的气动减阻需求，也能为前端任务载荷预留足够的安装空间，避免尖锐头部带来的结构强度不足、内部容积浪费的问题。从气动设计思路上看，选择大后掠角三角翼布局，核心是兼顾低速巡航升阻比与结构刚度，三角翼的翼身融合过渡段做了平滑处理，没有突兀的阶差，能够减少飞行过程中的诱导阻力，同时翼面本身可以作为整体结构承力部件，不需要额外加装复杂的翼身连接加强结构，大幅降低整机结构重量，提升有效载荷占比。

　　尾翼部分采用尾部外置的垂直安定面+尾部推进螺旋桨的布局，动力单元布置在机身尾部，螺旋桨为推进式设计，这种布局的优势在于可以让机身前部的任务段不受螺旋桨气流干扰，同时动力系统的安装维护可以直接在尾部完成，不需要拆解机身主体段，适配前线快速整备、快速更换部件的使用需求。从安装边界来看，整机翼展与机身长度的比例控制在1:1.2左右，翼面没有设置额外的活动操纵面，依靠翼面后缘的气动舵面完成飞行姿态调整，减少了活动舵面的数量，也就降低了飞行过程中的机械故障概率，适合长距离、长时间滞空飞行的任务场景。机身内部的结构分区从模型的分段设计可以看出，从前到后依次为任务载荷舱、导航控制舱、燃料舱、动力舱，各舱段之间采用框式结构分隔，既能够传递飞行过程中的气动载荷，也能避免不同舱段的设备在飞行振动过程中出现相互干涉。翼面表面的块状凹陷结构，实际是翼面内部的加强筋位置标识，在实际生产中，这种三角翼可以采用复合材料一体成型工艺，加强筋直接在铺层过程中预成型，不需要额外铆接连接件，进一步降低结构重量，同时提升翼面的整体结构强度，应对低空紊流带来的翼面载荷波动。

　　在实际作战应用场景中，这类巡飞无人机不需要依赖专用的机场跑道，采用弹射架即可完成起飞，起飞后依靠预设的航路规划自主飞行，三角翼布局带来的高升阻比特性，能够让其在小功率动力输出下维持长时间巡航，既可以执行前沿区域的战场侦察、目标指示任务，也可以搭载战斗部执行精确打击任务，针对地面固定目标、轻装甲移动目标都有较好的打击效果。从结构设计的细节来看，机身尾部的垂尾布置在翼尖位置，一方面可以提升航向稳定性，避免无尾布局常见的航向阻尼不足的问题，另一方面垂尾本身不需要额外在机身尾部加装安定面支架，直接和翼尖结构一体化成型，减少了零件数量。

　　推进式螺旋桨的桨叶采用两叶设计，匹配小排量活塞发动机的输出特性，在巡航转速下能够保持较高的推进效率，同时螺旋桨后方没有机身结构遮挡，气流可以直接通过桨盘，减少了推进效率损失。在三维建模过程中，这类飞行器的曲面建模需要重点处理翼身融合面的G2连续，避免曲面出现褶皱导致气动仿真结果出现偏差，同时各舱段的安装接口需要预留足够的公差余量，适配实际加工过程中的复合材料成型误差，翼面的翼型选择为低速层流翼型，在低亚音速飞行状态下能够保持较好的升力特性，失速迎角更大，即使在低空遇到突风也不容易出现失速坠毁的问题。从安装维护的角度考虑，整机的设备检修口全部布置在机身背部，不需要翻转机身即可完成导航设备、飞控设备的调试与更换，燃料加注口也布置在机身背部靠前位置，加注过程中不会出现燃料渗漏到尾部动力舱的风险。整体结构没有采用复杂的起落架设计，进一步降低了结构重量，因为这类巡飞器为一次性使用装备，不需要考虑回收着陆的需求，取消起落架可以节省出可观的结构重量用于提升燃料携带量或者战斗部装药量，匹配远程打击的任务需求。
