带内部结构剖视的小型有刷直流电机

在小型消费电子、智能玩具、桌面级小型自动化执行机构的动力选型场景里，这类小功率有刷直流电机是应用覆盖最广的动力元件之一，从遥控玩具的行走驱动、小型机器人关节的动力输出，到家用小电器的执行端动力供给，都能见到同结构产品的实际应用。做这类电机的三维结构设计时，首先要锚定实际安装的边界约束，常规同功率段的该类电机，机身外径通常控制在20mm至35mm区间，输出轴直径多为2mm至4mm，轴伸长度根据安装端的联轴器、齿轮啮合需求预留8mm至15mm的配合段，机身上的安装固定位要匹配常用的支架安装孔距，避免出现模型与实际通用安装件不匹配的问题。

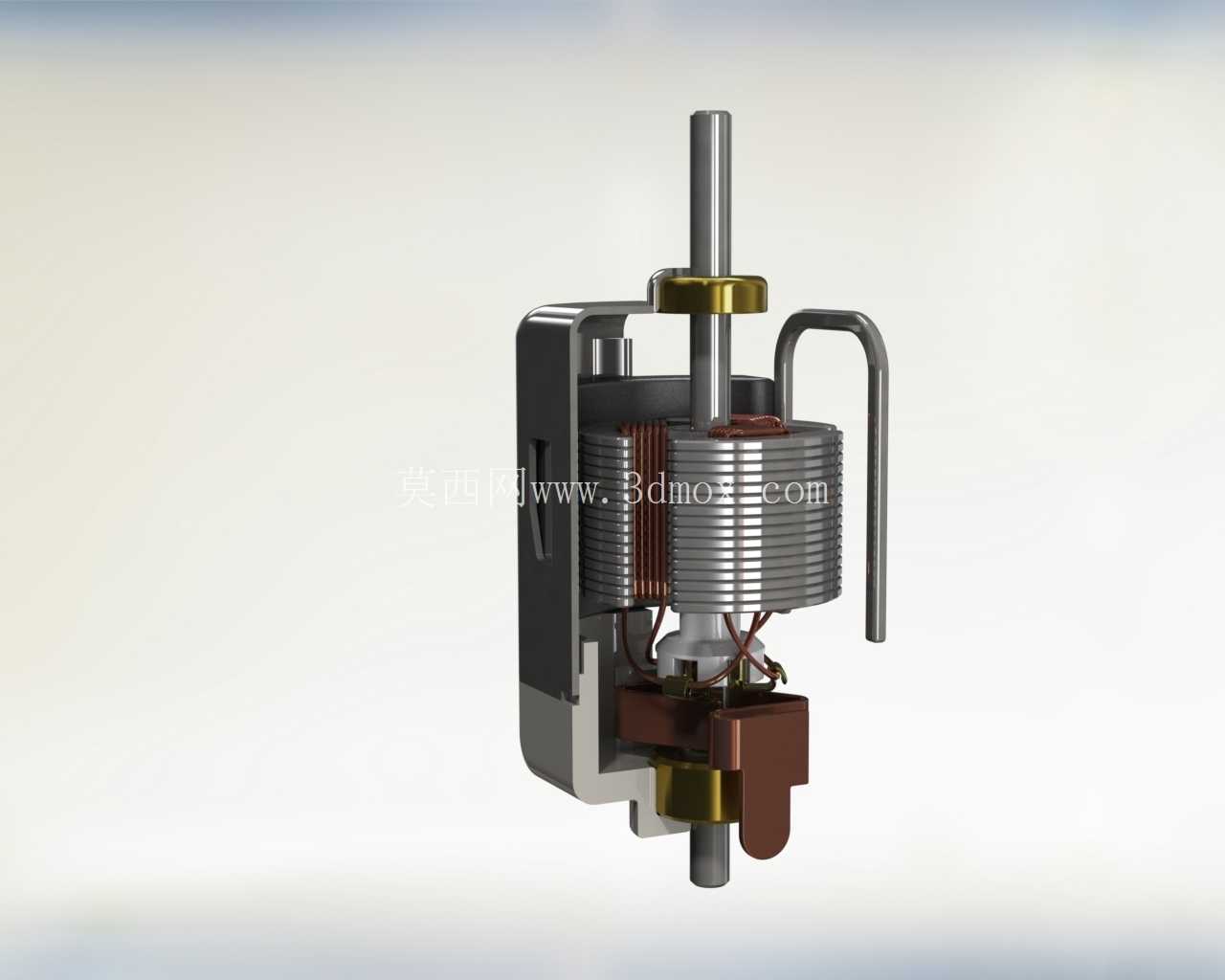

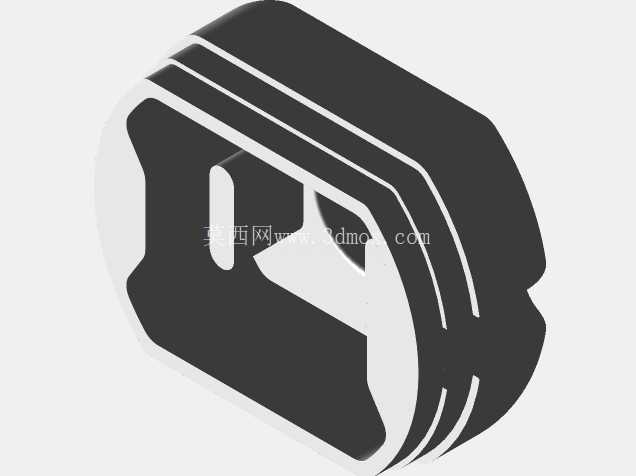

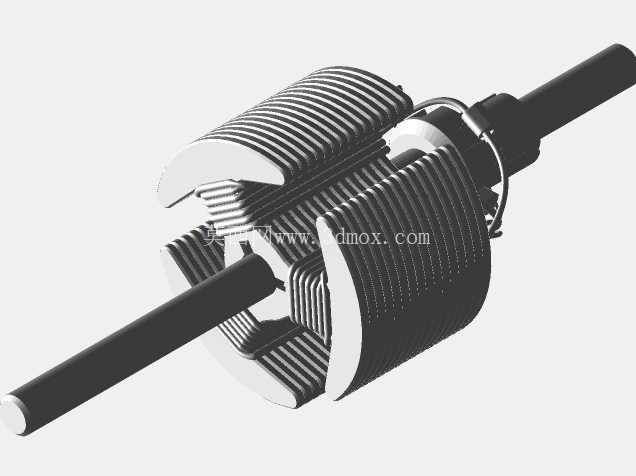

从结构设计逻辑来看，这个模型做了半剖的结构展示，能清晰看到内部各部件的配合关系：定子部分包含机壳、永磁体磁瓦，磁瓦的弧度与机壳内壁完全贴合，设计时要预留磁瓦粘贴的工艺间隙，同时保证磁瓦与转子铁芯之间的气隙均匀，常规小功率直流电机的气隙控制在0.3mm至0.8mm之间，气隙过大会导致磁阻升高、输出扭矩不足，气隙过小则容易出现转子扫膛的装配故障。转子部分由叠压硅钢片铁芯、漆包线绕组、换向器组成，铁芯的槽型设计要匹配绕组的线径与匝数，槽满率控制在60%至75%区间，既保证绕组的有效导电面积，又避免嵌线工艺难度过高；换向器的位置要与后端碳刷组件精准对位，碳刷的弹簧压力要经过结构校核，保证接触可靠的同时不会产生过大的摩擦阻力，影响电机的空载转速与运行寿命。

实际建模过程中，要重点关注各运动部件的干涉检查：转子输出轴与两端含油轴承的配合公差要选基孔制间隙配合，保证转动顺滑无卡滞；绕组端部的铜线不能超出铁芯的轴向边界，避免与机壳、端盖产生摩擦；后端的接线端子位置要预留焊线空间，方便实际生产时的电源线焊接作业。这类小功率直流电机的额定电压通常覆盖3V至12V区间，空载转速可以达到每分钟数千转到上万转，输出扭矩根据绕组参数的不同在几mN·m到几十mN·m之间，设计时可以根据具体的应用场景调整绕组线径、匝数以及磁瓦的磁性能参数，匹配不同的负载特性需求。

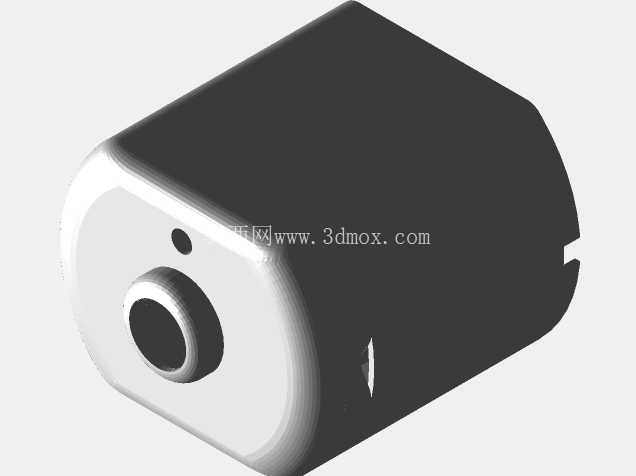

从安装适配的角度，这类电机的前端盖通常会预留定位止口，方便与齿轮箱、安装支架做同轴定位，止口的直径公差要控制在h7级，保证装配后的同轴度，避免输出轴出现径向跳动。后端盖的碳刷维护位如果是可拆卸结构，还要设计对应的卡扣或者螺丝固定位，方便后期碳刷磨损后的更换维护。模型里展示的内部接线结构，要还原绕组线头与换向器挂钩的焊接位置，保证结构展示的真实性，对于做教学演示、结构原理展示的场景，这种半剖结构的模型能清晰展示直流电机的电能到机械能转换的结构基础，帮助从业者快速理解有刷直流电机的工作逻辑。在做整机装配的干涉检查时，还要注意转子的轴向窜动量，通常要预留0.1mm至0.3mm的轴向间隙，避免电机运行发热后轴件膨胀导致的卡滞问题，两端的轴承衬套要选用耐磨的含油铜基材质，对应模型里的衬套结构要还原其壁厚与油槽设计，保证长期运行的润滑性能。
