2吨卧式液压手推车千斤顶结构设计

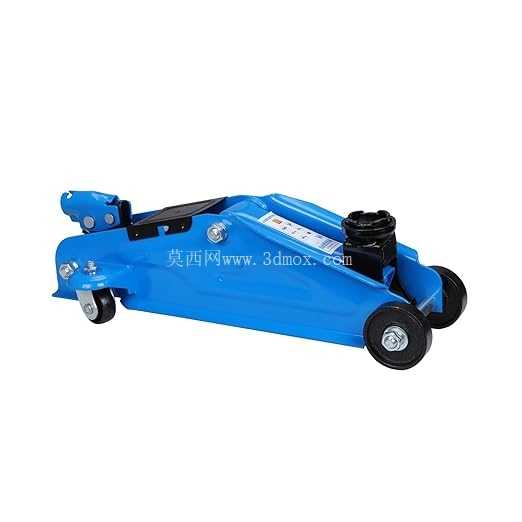

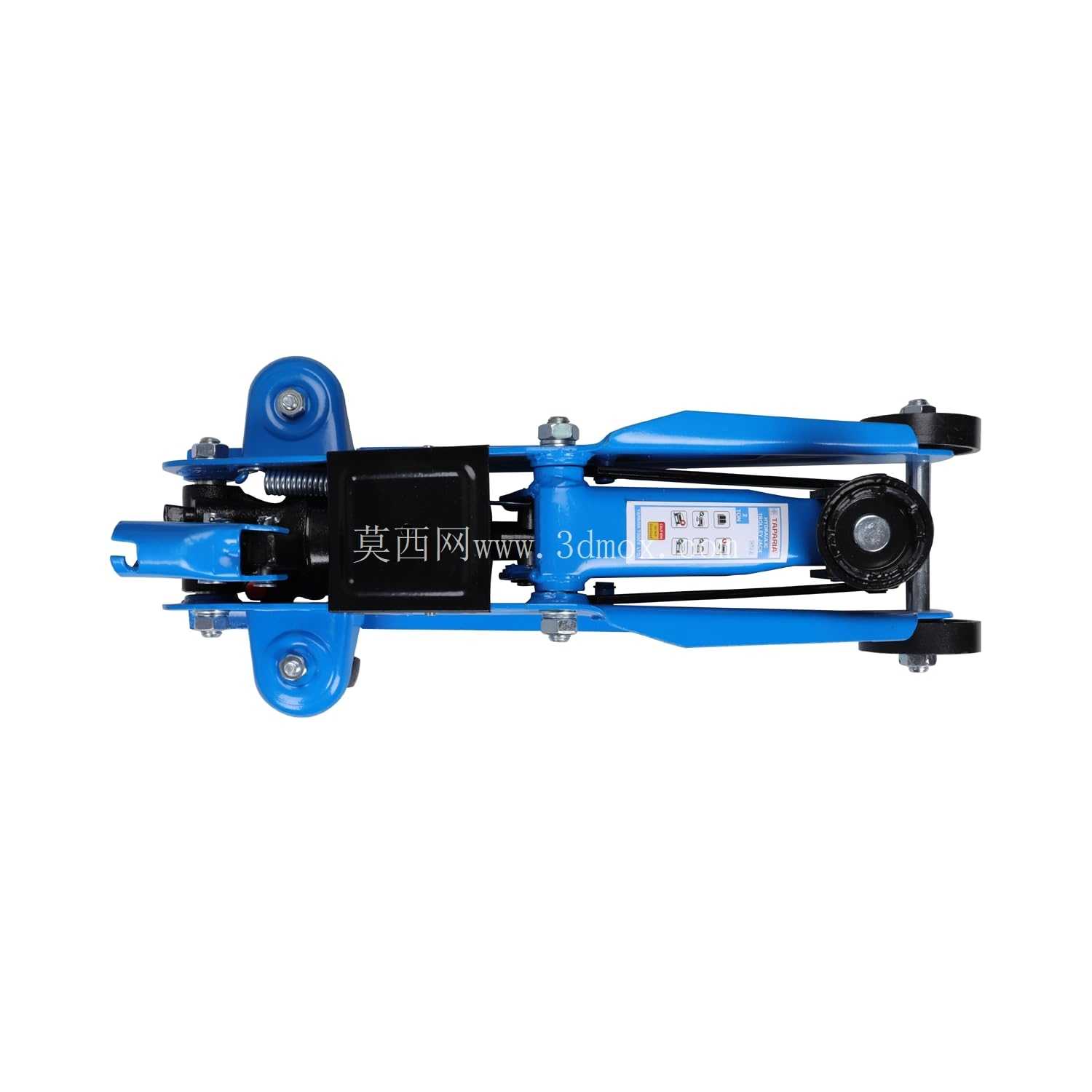

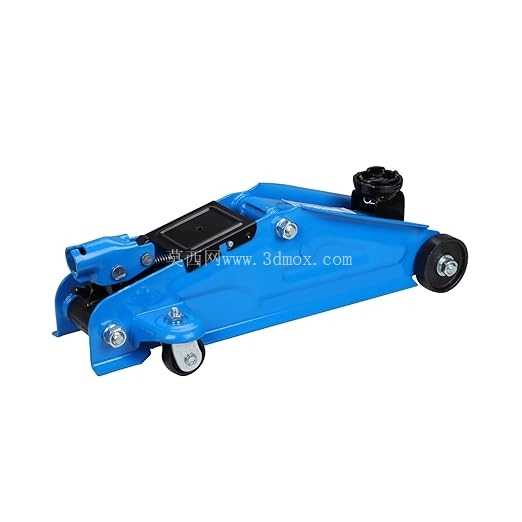

这款2吨级卧式液压手推车千斤顶，是面向小型乘用车辆维保、轻型设备移位场景开发的手动液压举升装置，整体采用低趴卧式布局，整机高度控制在140mm以内，能够顺利滑入多数家用轿车、城市SUV的底盘下方，无需额外垫高作业面即可完成托举操作。从结构设计逻辑来看，整机以加厚冷轧钢板冲压焊接的一体式机架作为承载基体，前端设置两个定向承重脚轮，尾部设置一个万向转向轮，配合机架尾部的推拉扶手，单人即可在平整的水泥、环氧地坪上完成设备的移位与对位，无需额外搬运辅助。

核心举升单元采用单柱塞液压泵结构，基于帕斯卡原理实现力的放大，手动操作摇杆的作用力经过液压回路的压力传递，最终驱动垂直布置的举升柱塞完成上升动作，额定举升载荷下的操作力控制在250N以内，单人手动操作即可完成举升，无需外接气源、电源等动力源，适配无供电的户外应急、流动维保场景。液压回路内置过载溢流阀，当承载载荷超过额定值的1.1倍时，溢流阀自动开启泄压，避免超负载使用导致的结构变形、密封件损坏问题，同时举升柱塞设置有限位卡环，达到最大举升高度385mm时自动锁止，防止柱塞超行程脱出。

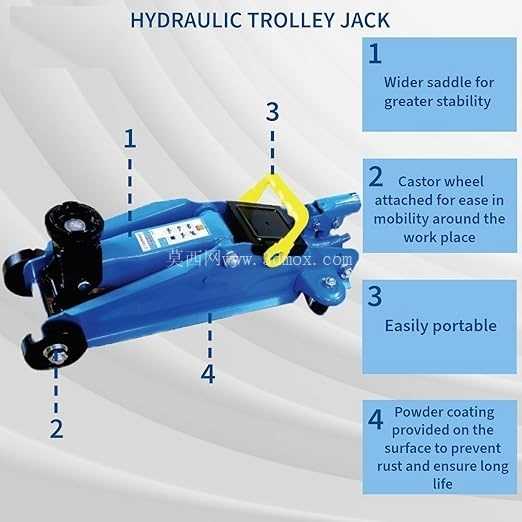

托举头采用带防滑齿纹的鞍型结构，直径60mm的接触面上加工有交叉防滑纹路，与车辆底盘的加强筋、指定举升点位接触时能够提供足够的摩擦力，避免举升过程中出现滑脱偏移，托举头与柱塞顶端采用球铰连接，允许接触平面存在±5°的角度偏差，适配底盘存在轻微倾斜的对位场景，降低对位操作的精度要求。整机的液压密封件采用耐油丁腈橡胶材质，适配常规矿物液压油的工作介质，在-10℃到50℃的环境温度区间内能够保持稳定的密封性能，不会出现低温硬化漏油、高温软化内泄的问题。

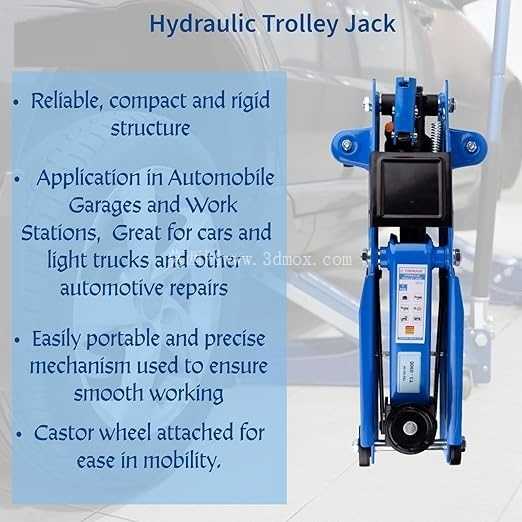

从实际应用场景来看，这类卧式千斤顶除了常规的汽修门店车辆换胎、底盘检修作业外，也可用于车间内轻型工装、设备的水平移位辅助举升，在设备底部垫入滚杠前，用该千斤顶将设备一侧顶升至足够高度即可完成滚杠布设，相比立式千斤顶，卧式结构的重心更低，举升过程中的整机稳定性更好，侧翻风险远高于同吨位的立式液压千斤顶。设计过程中对机架的受力路径做了针对性优化，载荷从托举头传递到柱塞后，通过机架中部的加强筋将力分散到前后轮轴位置，避免应力集中导致的机架焊缝开裂，所有焊接位置均采用满焊工艺，焊后做抛丸除锈处理再喷涂蓝色耐磨面漆，能够抵御日常使用中的磕碰、油污腐蚀。

在安装边界与尺寸适配方面，整机收拢状态下的总长度为560mm，宽度210mm，日常收纳时可以放入车辆后备箱的备胎槽旁，不会占用过多储物空间，摇杆采用分体式插接结构，拆卸后长度仅为320mm，收纳时可以卡在机架侧面的固定卡扣上，避免零散部件丢失。回油阀采用旋钮式结构，布置在摇杆安装座的侧面，顺时针旋紧即可关闭回油阀进行举升，逆时针缓慢旋开即可控制柱塞下降速度，下降过程的流量可以通过旋钮的旋转角度进行微调，避免负载快速下落导致的冲击风险。需要注意的是，这类千斤顶仅作为举升动力源使用，举升到位后必须搭配安全支架进行承载，禁止长时间依靠千斤顶单独承载负载，也不允许在举升状态下将身体探入负载下方，这是结构设计时明确的使用边界，所有的结构强度计算都是基于短时举升工况完成，长期承载会导致密封件加速老化、机架产生塑性变形。

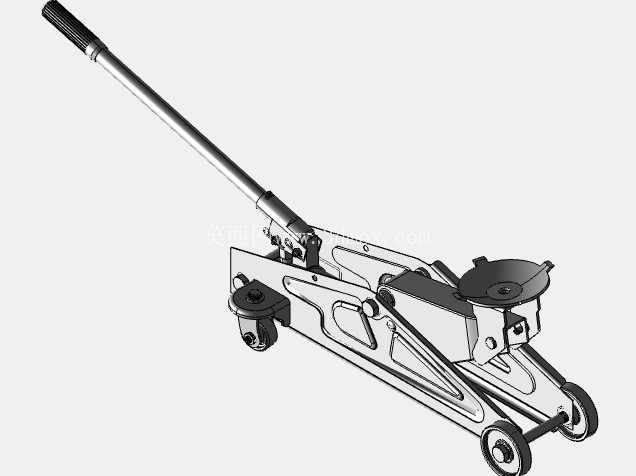

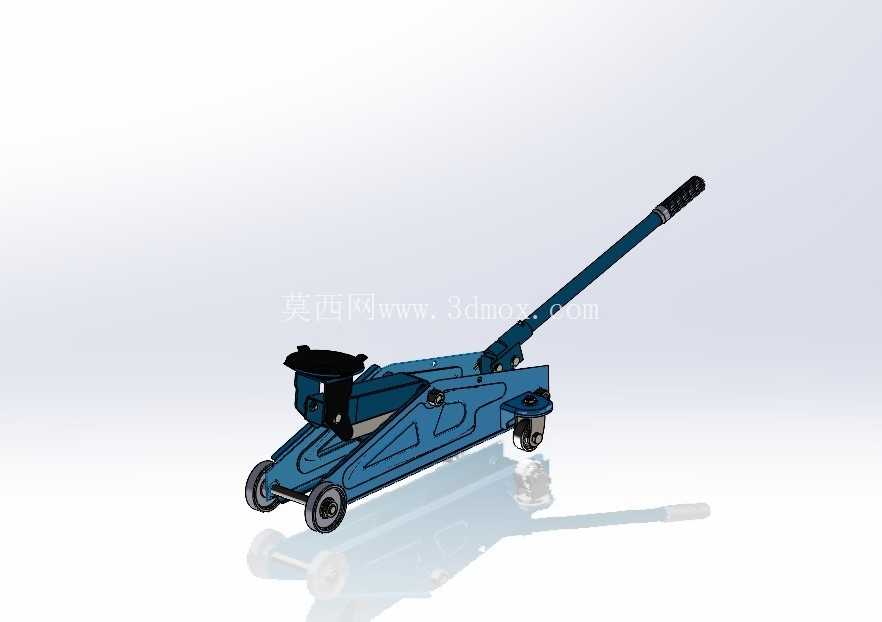

从三维建模的角度来看，该模型完整还原了所有零部件的装配关系，包括脚轮的轮轴配合间隙、液压柱塞的防尘套结构、回油阀的内部流道简化、机架的冲压折弯圆角等细节，能够直接用于液压传动教学演示、汽修工具的结构认知学习，也可以作为汽修车间布局规划、车辆维保流程模拟的配套设备模型使用，模型的所有配合面均按照实际装配公差做了简化处理，能够直接导入工程软件做干涉检查、运动仿真，验证举升过程中各部件的运动行程是否存在干涉，摇杆摆动过程中是否会与地面、机架产生碰撞，为后续的结构优化、改型设计提供基础参考。
