螺旋式手动顶升起重工具结构设计

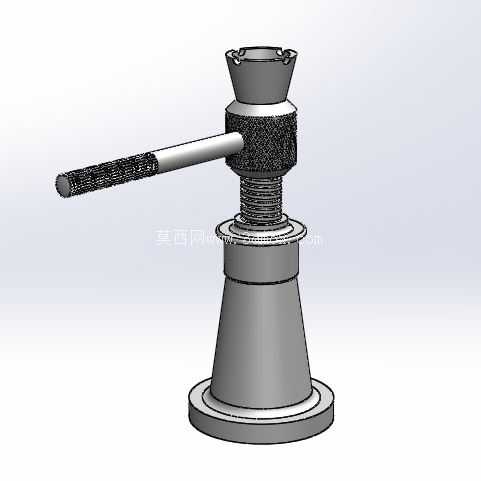

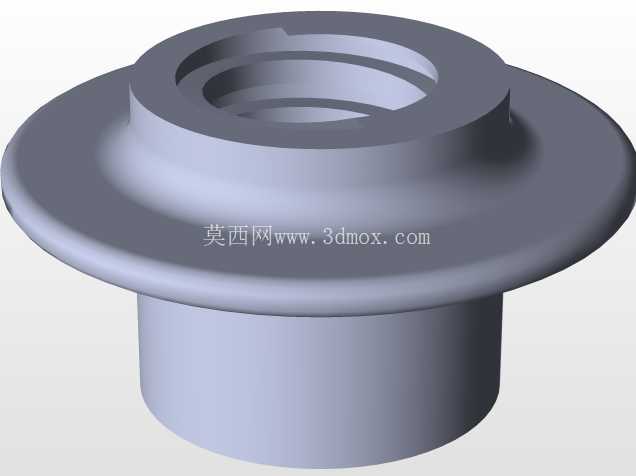

　　在设备检修、小型构件安装、重物临时移位的作业场景里，手动螺旋顶升工具是一线作业人员最常接触的基础起重器具，它不需要外接动力源，依靠螺纹副的机械自锁特性，就能在无持续外力输入的状态下稳定托举重物，避免液压类顶升工具容易出现的泄压回落风险，尤其适合无供电、作业空间狭窄的野外检修、车间设备调平、工装架设等场景。这套螺旋顶升结构的设计完全围绕手动作业的实际需求展开，核心传动采用梯形螺纹副，螺杆与底座螺母的配合段预留了足够的啮合长度，既保证顶升过程中螺纹受力均匀，避免局部应力集中导致的螺纹崩齿，也能在全行程范围内保持可靠的自锁性能，即便托举额定负载，也不会出现螺杆自行回转下滑的问题。从结构组成来看，整套构件包含底座、螺母衬套、顶升螺杆、摇把、防护垫圈几个核心部分，底座采用下宽上窄的锥台形结构，底部支撑面直径达到140mm，与地面或支撑台面的接触面积足够大，能有效降低单位面积的压应力，避免在软质地面作业时出现底座下陷的问题；底座上部的螺母安装段做了加厚处理，螺纹孔与底座支撑面的垂直度公差控制在0.1mm以内，保证螺杆顶升过程中不会出现偏斜，防止负载偏心带来的侧倾风险。

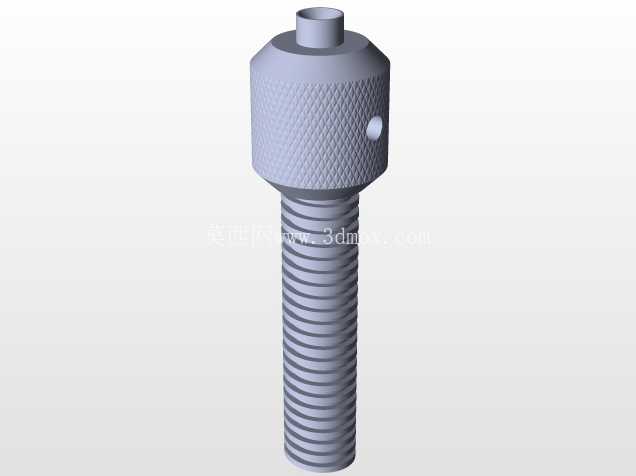

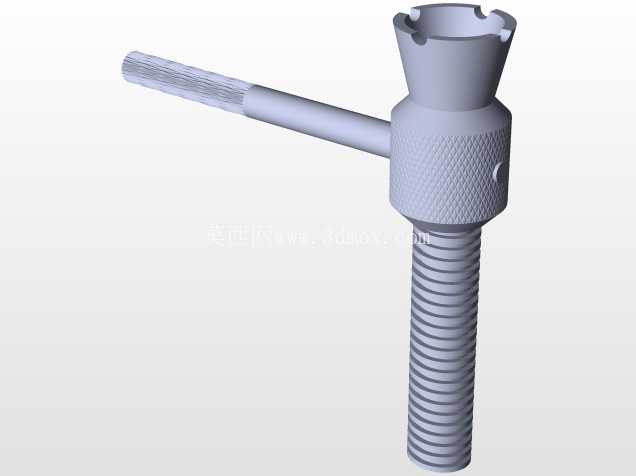

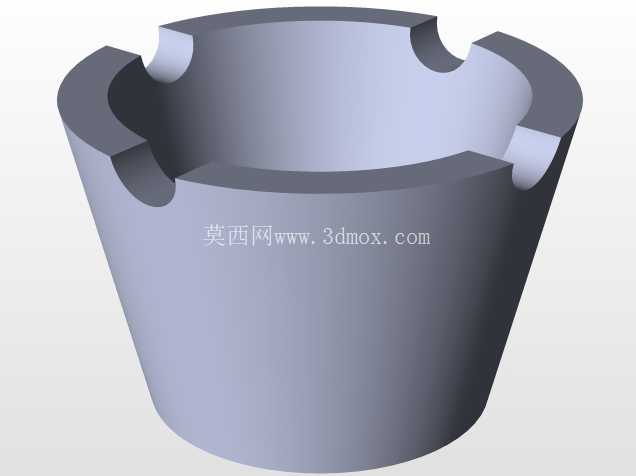

　　顶升螺杆的总行程覆盖常规作业的顶升高度需求，螺杆顶端做了直径70mm的平顶支撑头，支撑头下端带有直径65mm的限位轴肩，当螺杆上升到最大行程位置时，轴肩会与螺母上端面贴合，起到硬限位作用，避免操作时螺杆旋出脱落；支撑头顶面做了防滑纹理处理，和被顶升构件的接触面能产生足够的摩擦力，防止顶升过程中重物滑移。摇把部分采用弯折式结构，握持段做了滚花处理，增加手动转动时的摩擦力，摇把与螺杆顶端的连接采用穿销式结构，不需要使用时可以将摇把折转贴合螺杆侧面，减少存放时的空间占用，也避免突出的摇把剐蹭周边物件。

　　整套结构的尺寸边界经过反复校核，底座最大外径140mm，总收拢状态高度185mm，最大顶升高度下总高可达425mm，能够满足多数小型设备检修、构件调平的高度需求，整体外轮廓没有突出的尖锐棱角，搬运和使用过程中不容易划伤操作人员。设计过程中针对各部件的受力做了对应优化，底座锥面设置了多道加强筋，壁厚从上端到下端逐步过渡，在保证整体结构强度的前提下尽可能控制自重，方便单人搬运转移；螺杆与螺母的配合间隙控制在合理范围，既保证转动摇把时不会过于卡滞，也不会因为间隙过大导致顶升时出现晃动；垫圈部件设置在螺杆轴肩与螺母上端面之间，采用耐磨材质制作，减少螺杆转动时的端面摩擦，延长整套工具的使用寿命。

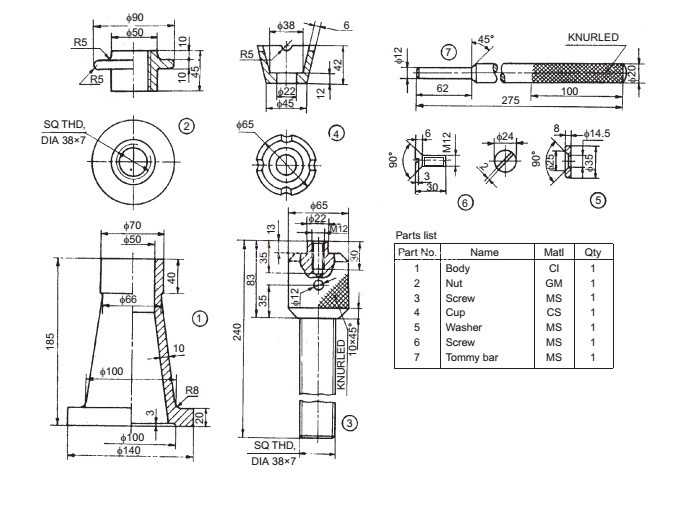

　　在实际使用场景中，这类螺旋顶升工具常配合垫铁使用，用于机加工设备安装时的水平调平、重型构件组装时的位置微调、车辆维修时的底盘支撑，相比液压顶升工具，它的维护成本极低，不需要定期更换密封件、补充液压油，只要定期在螺纹副表面涂抹润滑脂，就能保证长期顺畅使用，也不存在低温环境下液压油黏度变化导致顶升无力的问题，在低温车间、户外冬季作业场景下的适应性更强。整套结构的工程图纸完整标注了各部件的形位公差、表面处理要求，所有配合尺寸都预留了合理的加工公差，不管是用于单件加工制作，还是作为三维建模练习的参考结构，都能清晰还原各部件的装配关系与运动逻辑，建模过程中可以按照零件拆分的思路，逐个完成底座、螺母、螺杆、摇把、垫圈的建模后再进行虚拟装配，验证各部件的运动干涉情况，核对螺纹副的配合行程是否符合设计要求，也能通过仿真模拟不同偏心负载下的结构应力分布，优化壁厚与加强筋的布置位置。
