车载便携液压起重顶升装置结构设计

项目分类:千斤顶 发布时间:2026-01-03 ID:1106361
  • 车载便携液压起重顶升装置结构设计

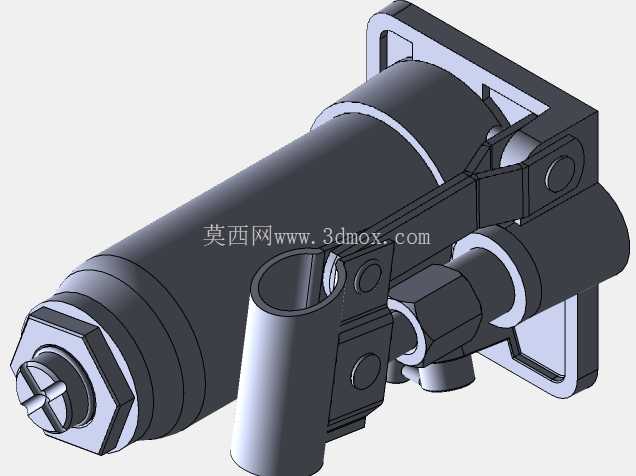

  在商用车维保、小型设备移位、户外应急抢修场景里,这类侧装式液压起重装置的使用频率远高于常规立式千斤顶,很多结构设计新手在建模时容易忽略安装面的受力匹配问题,最终做出来的模型要么干涉安装位,要么受力路径不符合实际工况。先从实际使用场景说起,道路救援场景下,作业人员需要在不平整的非铺装路面完成车辆单侧顶升,常规立式千斤顶需要找平整支撑点,还容易因为地面沉降发生侧滑,而这款带侧装法兰的液压顶升装置,可直接固定在救援车辆的侧边挂载位,作业时不需要额外找地面支撑基准,伸出的柱塞端直接顶持车辆底盘的指定顶升点,整个作业流程比传统立式产品节省至少40%的准备时间。从功能特性来看,这款装置采用单作用液压驱动结构,内置的单向阀可在液压管路失压时自动锁止柱塞位置,避免顶升过程中出现回落风险,柱塞端部的十字槽结构是为了适配不同规格的顶头配件,面对带凸起的底盘梁、平面型设备底座时,可快速更换对应顶头,不需要额外加工转接件。很多建模者容易忽略的细节是,装置侧面的管接头位置做了内凹避让设计,实际挂载时,侧边的液压油管不会因为车辆行驶中的震动和挂载架发生摩擦,避免油管过早磨损破裂。

  再说到设计思路,整个壳体采用一体化锻坯加工的结构思路,没有采用多片拼接的焊接壳体,建模时可以看到安装法兰和主体油缸是连续的实体结构,这种设计的好处是顶升时的受力直接从柱塞传递到安装法兰,没有焊缝处的应力集中点,长期承受偏载时也不会出现焊缝开裂的问题。法兰面上的四个安装孔做了沉台设计,实际装配时螺栓头完全沉入沉台内,不会突出法兰面,避免挂载时螺栓和支架发生干涉。柱塞的密封槽位置做了圆角过渡,没有尖锐的直角棱边,装配密封圈时不会割伤密封件,能有效延长密封件的使用寿命。

  关于外形尺寸与安装边界,建模时需要严格控制主体的径向尺寸,因为车载挂载位的预留空间通常比较局促,主体外径控制在合理范围内才能保证挂载后不会超出车辆侧边的安全宽度,柱塞的最大伸出长度需要匹配常见商用车的底盘离地间隙,伸出过长会导致初始安装位过高,过短则无法将轮胎顶升到离开地面的高度。侧面的手动操作摇臂安装位做了镂空设计,摇臂插入后可360度旋转调整操作角度,在空间狭窄的作业位置,不需要调整整个装置的安装角度,只需要转动摇臂就能找到合适的按压操作位置。装置尾部的泄压旋钮做了滚花处理,戴劳保手套操作时也能轻松拧动,不需要借助额外工具,这个细节在户外低温环境下作业时实用性很强,不会因为手套打滑无法完成泄压操作。

  另外,主体上的多个铰接销轴位置都做了润滑油槽设计,长期使用时可定期注入润滑脂,避免铰接部位出现锈蚀卡滞,很多新手建模时会漏掉这个细节,做出来的模型看起来结构完整,但实际生产时会因为没有润滑结构导致产品使用寿命大幅缩短。从受力路径来看,顶升时的载荷从柱塞端部传入,经过油缸内壁传递到尾部的端盖,再分散到安装法兰的四个固定点上,整个路径没有突兀的截面变化,不会出现局部应力过高的问题,建模时对各个过渡位置的圆角处理也符合实际加工的工艺要求,不会出现无法铣削加工的死角。
