望远镜杆用不锈钢伸缩锁定按钮结构

在户外光学观测设备的杆类伸缩调节结构中，这类弹性锁定按钮是保障伸缩段定位可靠性的核心小尺寸五金件，日常作业中接触过不少同类结构的失效案例，要么是按压卡滞导致伸缩调节费力，要么是弹簧弹力衰减后锁止凸台脱出，造成杆段意外回缩，影响观测作业的稳定性，这款采用AISI304不锈钢材质的一体冲压弹性锁定结构，刚好针对这类痛点做了结构优化。

从实际应用场景来看，这类锁定按钮主要适配圆形与方形截面的伸缩望远镜杆，适配的杆体内径范围覆盖1.05英寸至2英寸，方形杆的边长适配范围同样为1.05英寸至2英寸，基本覆盖了民用便携观测望远镜、户外勘测用对中杆、小型便携支架伸缩杆的主流管径规格，不需要针对单一管径开模，通用性较强。

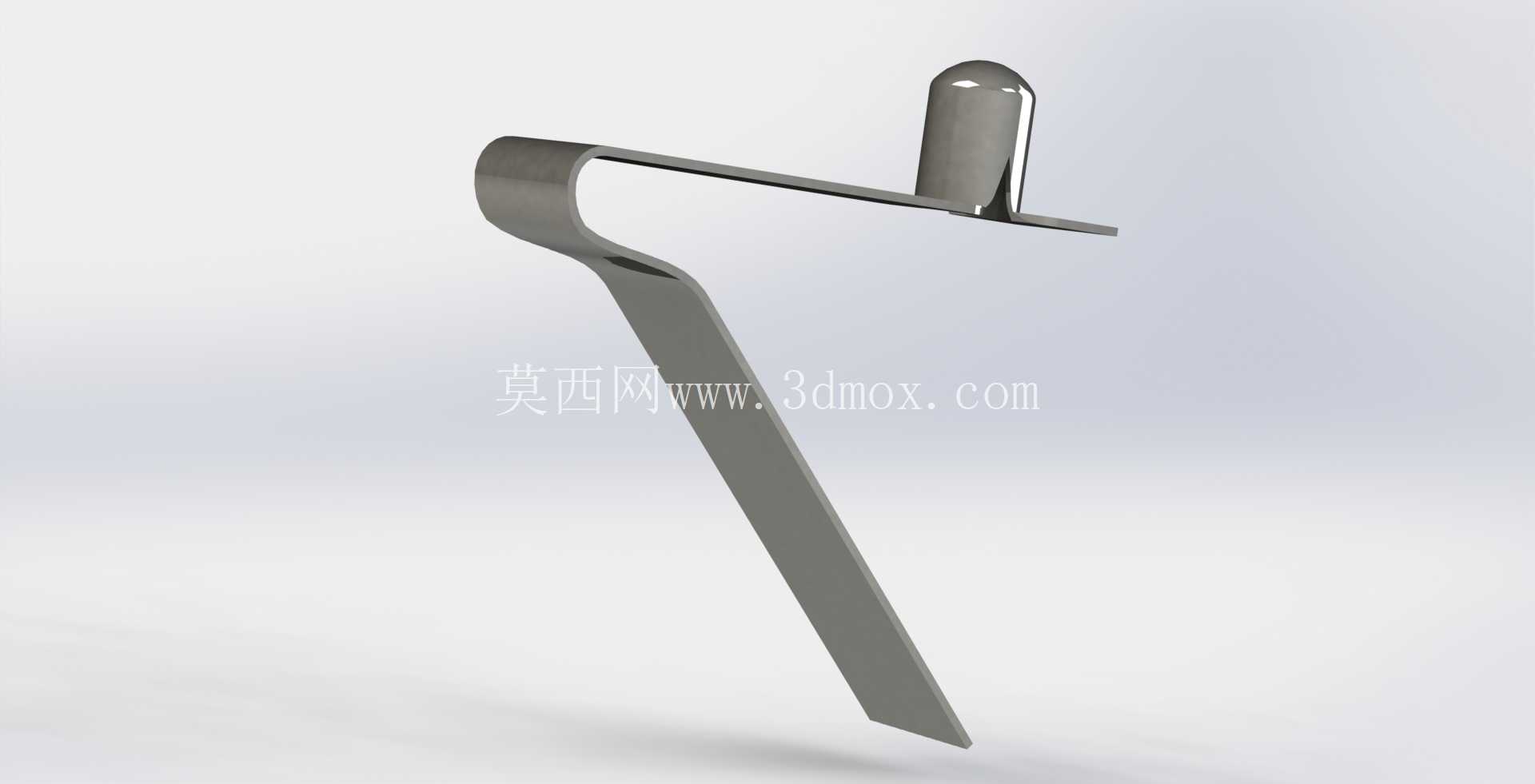

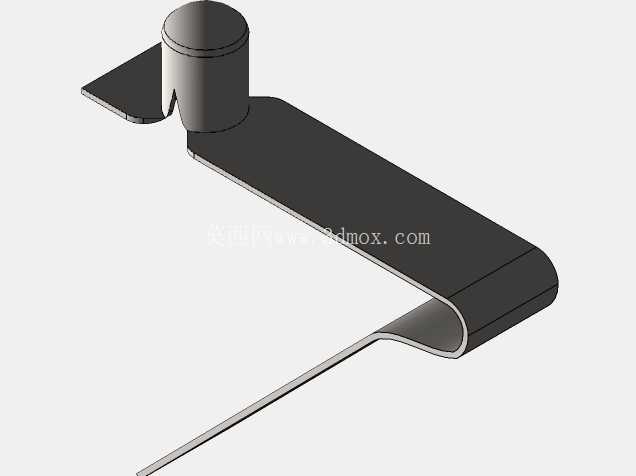

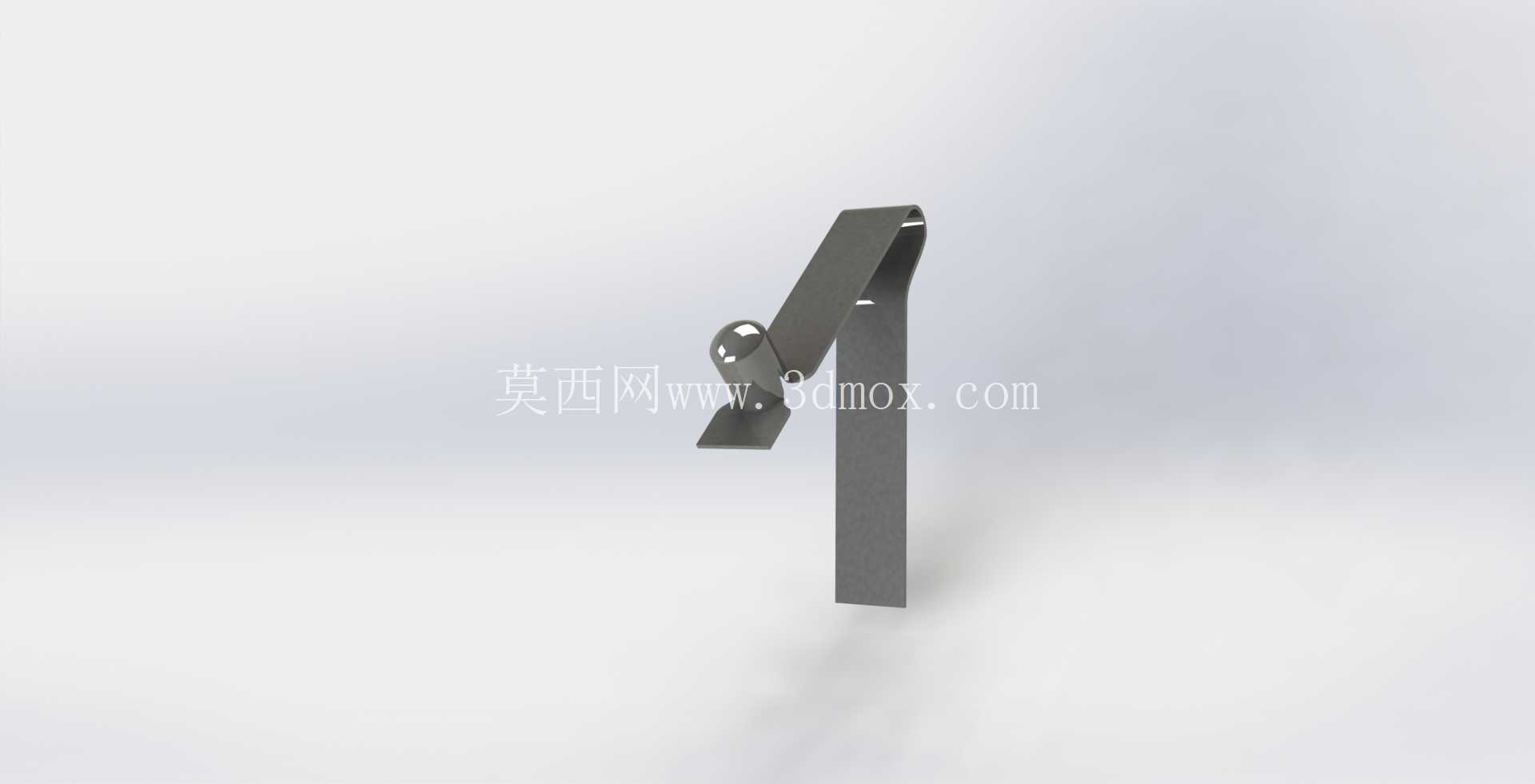

结构设计上没有采用传统的“按钮+分体弹簧+卡销”的三件式组合结构，而是利用不锈钢板材的冲压弯折特性，将弹性臂、锁止凸台、按压按钮三个功能区做成了一体成型的冲压件，减少了装配环节的零件数量，也避免了分体弹簧在长期往复压缩后出现的弹力衰减、弹簧错位卡滞的问题。按压端的按钮直径为0.370英寸，这个尺寸刚好匹配成年人指尖的按压接触面积，按压时的受力面足够，不会出现指尖压疼、按压力度过大的问题，按钮根部做了小圆弧过渡，避免冲压锐边割手，同时也减少了应力集中，防止长期按压后根部出现疲劳断裂。

锁止凸台部分做了斜向导向面，装配时不需要额外工具，顺着杆体的安装槽推入即可，凸台的伸出高度刚好匹配杆壁上的定位孔深度，锁止状态下凸台完全卡入定位孔，不会出现半卡合的虚位，当需要调节长度时，按下按钮，凸台随弹性臂的形变完全缩回杆体内壁，此时伸缩内杆可以顺畅滑动，不会出现凸台刮擦杆体内壁的问题。弹性臂部分的弯折半径经过反复校核，既保证了足够的回弹力，让按钮按下后能快速回弹复位，又控制了按压所需的力度，单手就可以完成按压调节操作，不需要借助额外工具。

安装边界方面，整个零件的扁平段厚度适配常规伸缩金属杆的内壁安装间隙，不需要对杆体做额外的扩槽加工，只需要在杆壁对应位置冲压出标准尺寸的定位孔，将零件从杆体端部滑入对应位置即可完成装配，装配效率远高于分体式锁定结构。材质选用AISI304不锈钢，一方面是因为户外使用场景下经常会接触雨水、潮气，304材质的防锈能力足够应对这类环境，不会出现生锈卡滞的问题，另一方面不锈钢的弹性模量稳定，长期往复按压后形变量小，疲劳寿命远高于普通镀锌钢板材质的同类零件，能承受数千次的按压调节而不出现弹力失效。

实际选型时需要注意，这类一体冲压的锁定按钮对杆体的壁厚有一定要求，杆壁过薄的话定位孔边缘容易被凸台长期挤压变形，导致锁止失效，一般建议搭配壁厚0.8mm以上的金属伸缩管使用，安装时要注意弹性臂的朝向，保证弹性臂的形变方向和按钮按压方向一致，避免装反后出现按压无回弹的问题。另外在三维建模过程中，这类冲压件的弯折处需要准确设置折弯系数，还原真实的冲压回弹量，避免加工出来的零件弹性臂弹力和设计值出现偏差，锁止凸台的导向斜角一般设置在30度左右，既保证装配时的导向顺畅，又不会因为斜角过大导致锁止后容易受外力脱出。
