V12发动机缸体凸轮轴活塞组件结构

　　在大排量乘用车辆、高性能赛车以及重型特种动力装备的动力系统开发环节，V型12缸动力单元始终是动力输出平顺性与峰值功率储备的标杆配置，本次拆解呈现的未完成态V12发动机核心组件，覆盖了缸体本体、凸轮轴配气机构、活塞往复组件三个核心子系统，是动力总成正向开发过程中，用于验证配气相位匹配、活塞运动干涉、缸体水路油路布局的中间结构状态。

　　从实际应用场景来看，这类未完成装配的核心组件结构，常出现在动力总成研发的台架验证前期、职业院校汽修专业的理实一体化教学场景、以及改装厂商针对大排量动力升级的测绘仿制环节。不同于整机装配完成的封闭状态，该结构保留了各核心部件的装配间隙可视性，观察者可以直接看到凸轮轴凸轮型线与活塞顶部避让坑的对应位置关系，缸体上水套开孔的分布逻辑，以及凸轮轴轴承座的同轴度加工基准面，这些细节在整机装配完成后都会被气门室盖、缸盖、正时链条罩等外部覆盖件遮挡，很难直观观测到内部的配合关系。

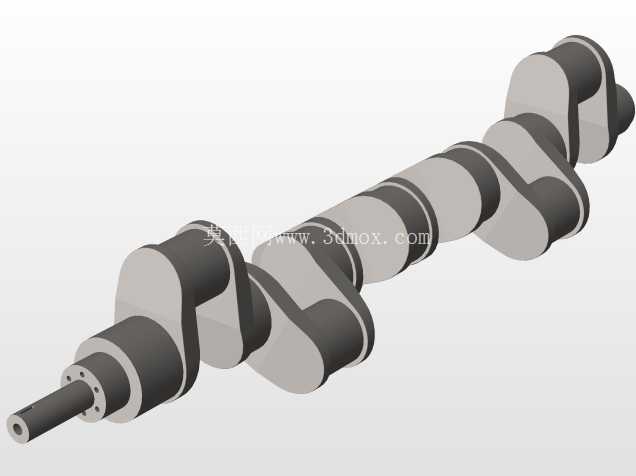

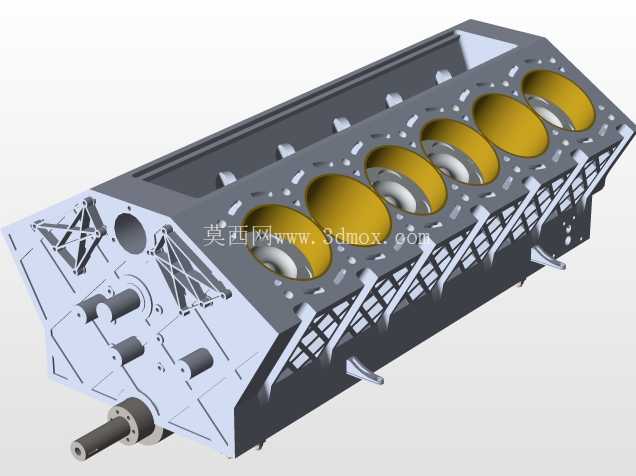

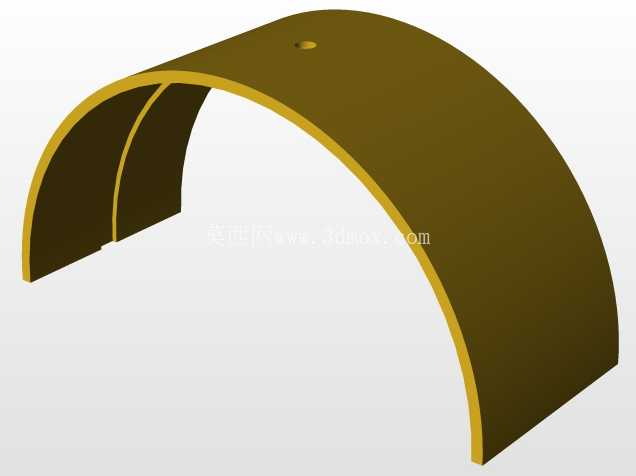

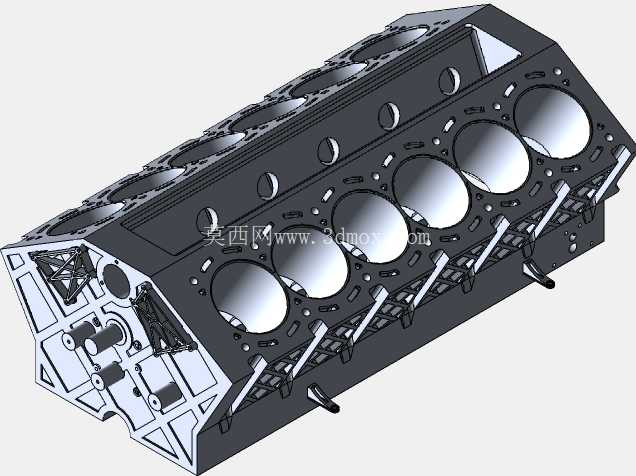

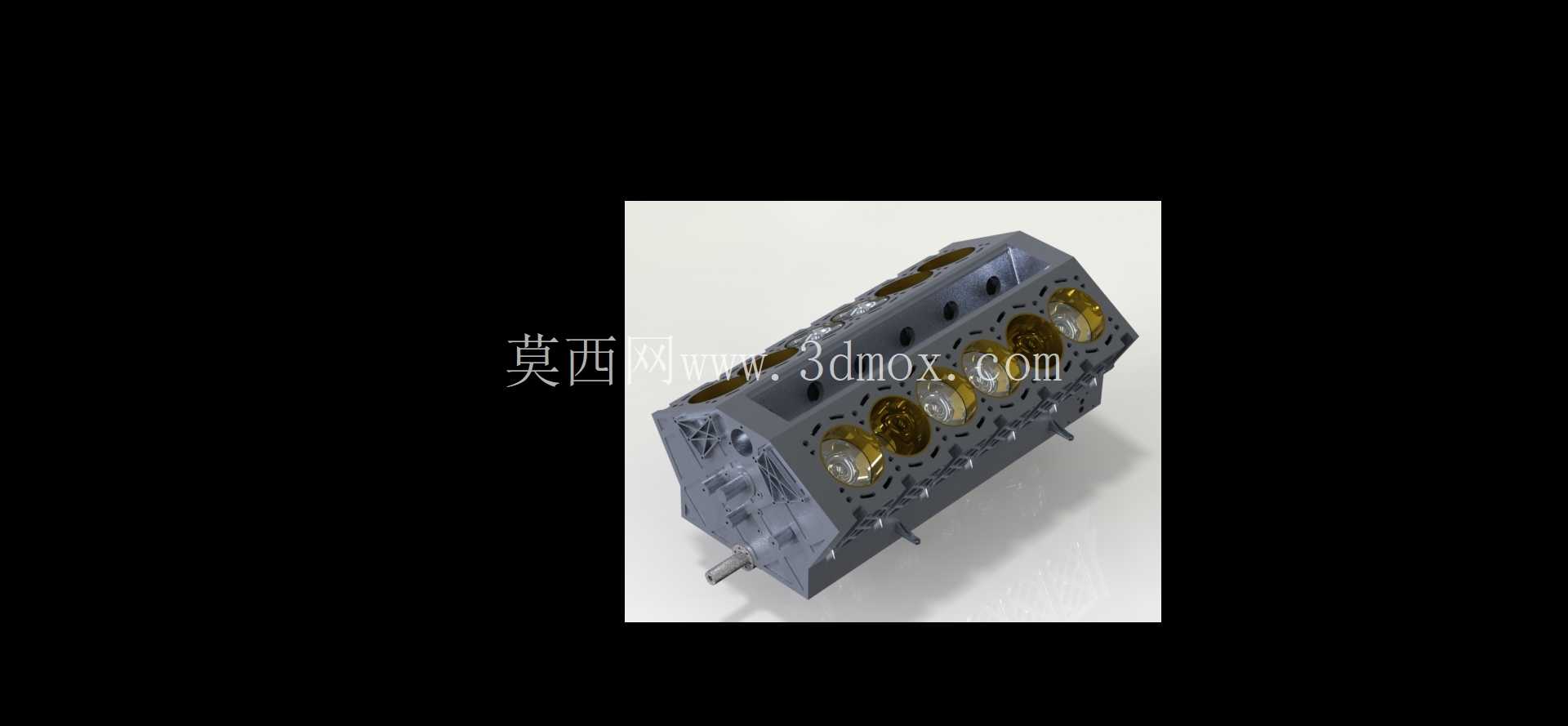

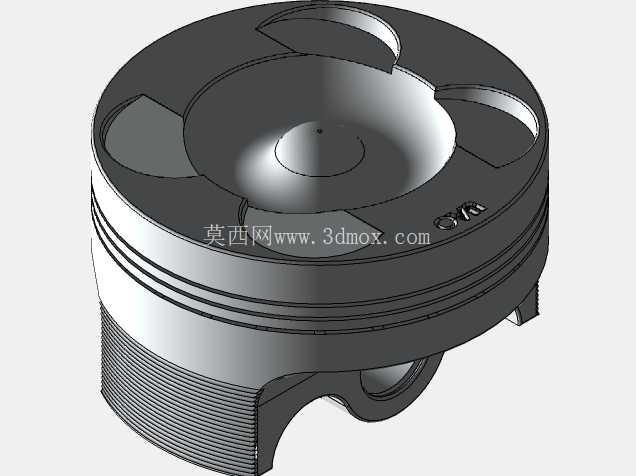

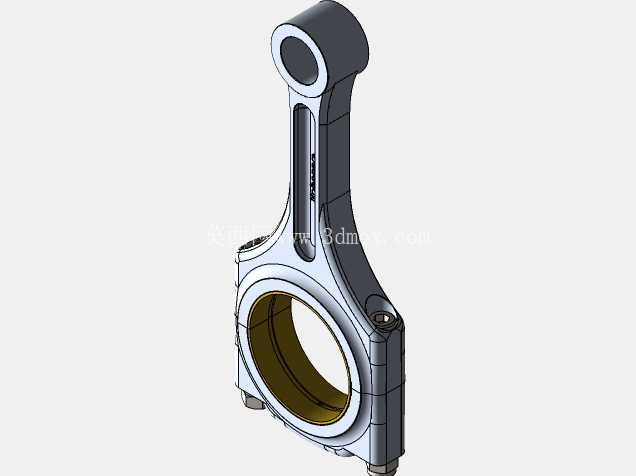

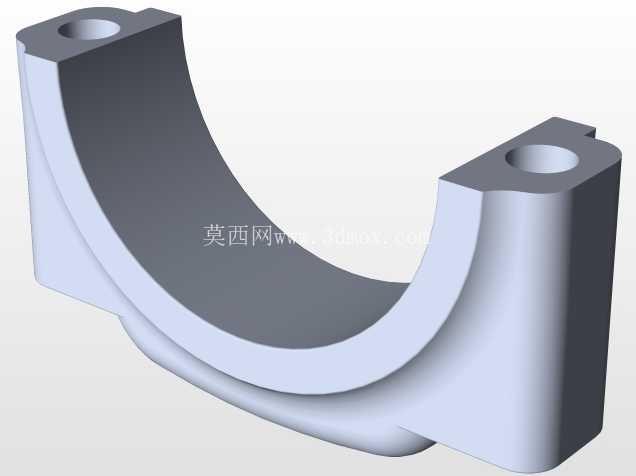

　　从功能特性层面拆解，缸体作为整个动力单元的承载基体，采用了V型60度夹角的经典布局，这种布局可以在保证12个气缸总排量的前提下，将发动机的横向宽度控制在整车发动机舱的安装边界内，同时抵消掉相邻列气缸的往复惯性力，降低整机运转时的二阶振动。缸体上预留的凸轮轴安装孔位采用了分体式轴承盖设计，每个轴承盖都对应独立的定位销孔，保证凸轮轴在高速运转时的同轴度误差控制在0.02mm以内，避免凸轮轴高速旋转时出现挠曲变形，影响配气相位的精准度。活塞组件采用了短活塞销设计，配合轻量化的铝合金活塞本体，可以降低往复运动件的质量，减少曲轴运转时的动不平衡量，活塞顶部的不规则避让坑，是对应凸轮轴最大升程位置以及气门全开状态下的避让空间，避免活塞运动到上止点时与气门发生碰撞，这部分结构的尺寸精度直接决定了发动机的压缩比上限，以及高转速工况下的运行安全性。

　　设计思路上，该结构没有做冗余的外部附件集成，完全聚焦于核心运动副的配合关系验证：凸轮轴的进排气凸轮型线采用了不对称设计，进气侧凸轮的开启段型线更平缓，保证进气歧管内的混合气可以充分填充气缸，排气侧凸轮的关闭段型线更陡峭，利用排气惯性产生的负压提升扫气效率，这种型线设计需要和活塞的运动曲线做精准的时序匹配，在三维结构中可以直接通过凸轮轴的转角位置，对应活塞在气缸内的行程位置，快速验证配气相位的设计合理性。缸体上的加强筋布局沿着曲轴孔的径向分布，在保证缸体整体刚度的前提下，尽可能降低缸体的自重，避免不必要的材料浪费，同时加强筋的走向也兼顾了机油回流通道的布局，让缸盖处回流的机油可以顺着加强筋形成的导流槽快速回流到油底壳，减少高速运转时的机油滞留量，降低机油泵的工作负荷。

　　从安装边界来看，该核心组件的横向安装基准为缸体两侧的发动机悬置安装面，纵向安装基准为曲轴输出端的法兰端面，所有附属配件的安装都需要以这两个基准为定位参考，保证动力总成在整车发动机舱内的装配位置精度。凸轮轴的轴向定位采用了止推片结构，安装在缸体前端的第一轴承座位置，轴向间隙控制在0.1-0.2mm之间，既可以避免凸轮轴受热膨胀后出现卡滞，也能防止凸轮轴轴向窜动影响配气相位。活塞与气缸壁的配合间隙按照铝合金活塞与铸铁缸套的热膨胀系数差做了匹配设计，冷态下的间隙控制在0.03-0.05mm，保证发动机达到工作温度后，活塞与缸壁之间可以形成均匀的油膜，避免拉缸故障的出现。对于三维建模从业者而言，这类中间状态的结构模型，可以帮助理解动力核心部件的装配逻辑，避免在整机建模时出现部件干涉、基准错位的问题，也能为后续的附件扩展设计提供准确的基体参考。
