等节距圆柱螺旋压缩弹簧三维结构设计

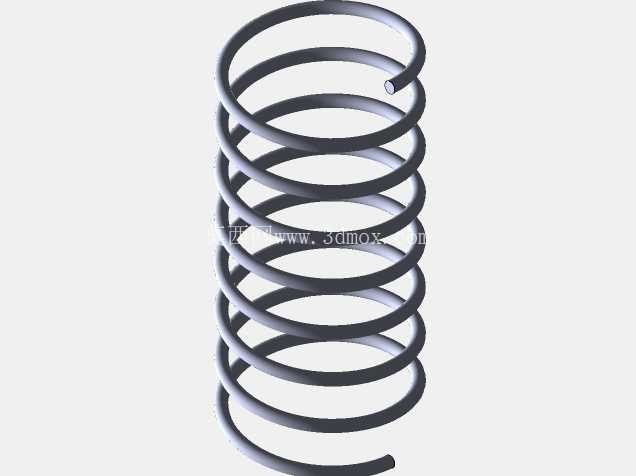

日常做结构设计时，这类等节距圆柱螺旋压缩弹簧是最常接触的弹性元件之一，小到消费电子的按键回弹结构，大到工业设备的缓冲、储能工位，几乎都能看到它的身影。做这个模型的时候，首先要明确的是它的核心功能是承受轴向压力，依靠自身弹性变形吸收冲击能量、提供复位弹力，或是维持两个构件之间的预紧作用力，所以建模时的参数设定完全围绕实际工况的受力需求展开。

先从安装边界说起，这类弹簧的选型和建模首先要确认的是安装空间的限制：安装孔的内径决定了弹簧的最大外径，避免弹簧受压膨胀后与孔壁发生卡滞；导向轴的外径则决定了弹簧的最小内径，要预留合理的配合间隙，既不能因为间隙过大导致弹簧受压时出现偏斜、弯折，也不能因为间隙过小导致弹簧伸缩时与导向轴产生摩擦磨损。两端的并圈磨平结构是这类压缩弹簧的标准设计，每端的并圈长度通常控制在0.75到1.25圈之间，磨平后的端面粗糙度要满足支撑要求，保证弹簧安装后两端面与支撑面完全贴合，受力时不会出现侧滑，整个弹簧的轴线始终与受力方向保持同轴，避免出现偏心载荷导致弹簧局部应力集中，提前发生疲劳断裂。

建模时的节距设定是核心环节，节距的大小直接决定了弹簧的刚度，也就是单位变形量所需要的轴向力。相同线径、中径的弹簧，节距越大，刚度越小，相同载荷下的变形量就越大；节距越小，刚度越大，承载能力越强但变形行程越短。做这个模型的时候特意把有效圈数和支撑圈做了明确区分，有效圈是参与弹性变形的部分，支撑圈只起端面支撑作用，不参与变形，建模时要保证有效圈的节距均匀一致，避免出现节距偏差导致弹簧受力不均，使用过程中出现异响或者过早失效。

从应用场景来看，这类弹簧的适配范围极广：在通讯类手持设备里，它可以用在SIM卡卡托的弹出结构、按键的回弹结构里，提供稳定的复位弹力，保证按键按压手感一致，卡托弹出行程可控；在通用机械设备里，它可以用在阀门的复位结构、缓冲器的储能结构、夹具的夹紧预紧结构里，依靠稳定的弹力保证机构动作可靠；在五金工具里，它可以用在钳子的复位结构、锁具的锁舌弹出结构里，提供持续的弹性作用力保证机构功能正常。

建模过程中特意还原了弹簧的端部收口结构，最后一圈的端部逐渐收窄并贴合到相邻的支撑圈上，磨平后的端面与弹簧轴线垂直，垂直度公差控制在常规工业应用允许的范围内，保证安装后弹簧不会出现歪斜。线径的选择是根据常见的轻载工况设定的，适合受力不大但需要稳定回弹的工位，弹簧的自由长度设定也预留了足够的压缩行程，保证在最大压缩量时，有效圈之间不会发生并圈碰磨，避免弹簧在极限压缩位置出现应力超过材料屈服强度的情况，导致弹簧发生塑性变形，失去弹性无法复位。

很多新手建模的时候容易忽略弹簧的旋向问题，其实在实际应用中，如果是套在导向轴上使用的单弹簧，旋向对功能影响不大，但如果是组合使用的嵌套弹簧，内外弹簧的旋向必须相反，避免弹簧受压时相互卡滞；如果是用于螺纹连接结构的弹簧，旋向还要和螺纹旋向匹配，避免弹簧工作时出现松动。这个模型采用的是最常见的右旋结构，适配绝大多数常规应用场景，不需要额外调整旋向就能直接用于大部分装配设计中。

另外在建模时也考虑了弹簧的受力变形特性，正常工作状态下，弹簧的压缩量应该控制在最大允许压缩量的70%以内，预留足够的安全余量，避免长期工作在极限压缩状态下出现疲劳失效。弹簧的表面处理在模型里没有做额外的纹理修饰，保留了金属弹簧的基础质感，实际应用中可以根据使用环境选择镀锌、发黑、喷塑等不同的表面处理方式，提升防锈能力和使用寿命，比如在潮湿环境下使用的弹簧通常会做镀锌钝化处理，在有腐蚀环境的工位则需要选用不锈钢材质的弹簧，这些选型细节在做装配设计时都需要结合实际工况调整，三维模型只提供基础的结构参考，方便设计人员快速导入装配体，验证安装空间是否匹配，弹力行程是否满足机构动作需求。
