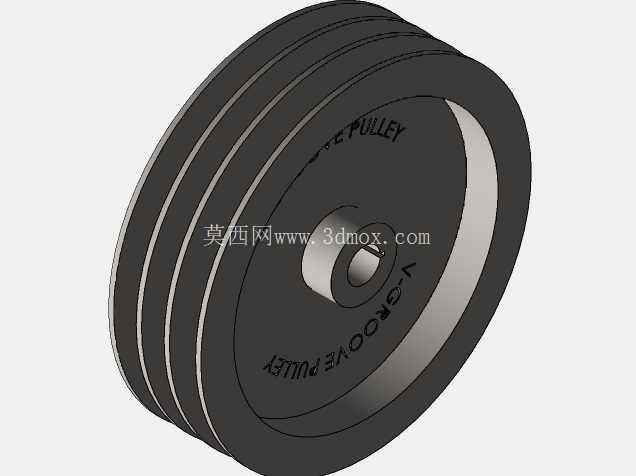

四槽V型皮带传动轮结构设计方案

　　在常规工业带传动场景中，多槽V型皮带轮的应用覆盖了从普通输送设备、小型机床辅机到民用动力机具的各类传动环节，这类带轮依靠V型皮带与轮槽的楔形摩擦效应传递扭矩，相比平带传动能在同等张紧力下提供更大的摩擦力矩，同时多槽设计可适配多根皮带并行传动的需求，在不显著增大带轮外径的前提下提升整体传动功率上限，还能在单根皮带出现磨损松弛时维持基础传动能力，降低突发停机风险。这款四槽V型皮带轮的设计，首先从安装适配边界出发，中心轴孔采用标准圆柱孔搭配键槽的固定形式，可直接与对应直径的传动轴配合，通过平键传递扭矩，轴孔的轴向定位台阶高度经过核算，既能保证带轮安装后不会沿轴向窜动，又不会过多占用轴段的安装空间，适配多数常规伸出轴端的安装尺寸要求。

　　轮体的槽型参数严格匹配通用V带的截面规格，槽角经过对应带轮基准直径的修正，避免皮带嵌入轮槽过深或接触面积不足，每个轮槽之间的挡边宽度经过受力校核，在多根皮带同时张紧的工况下，不会出现槽间筋板变形的问题，轮缘外侧的挡边高度略高于皮带工作时的顶面高度，可防止皮带运转过程中出现跑偏脱槽的故障。设计过程中没有采用多余的减重孔结构，而是在轮辐部分做了等厚度的实体辐板设计，这是考虑到这类中小直径带轮的转速通常处于中低区间，实体辐板的加工工艺更简单，铸造或切削加工时的成品率更高，同时整体动平衡更容易保证，不需要额外做过多的去重调整，适合批量生产的场景。

　　轮体的轮毂部分做了轴向加长处理，增大了带轮与传动轴的接触配合长度，提升了配合面的抱紧力，在频繁正反转的传动工况下，也能减少键槽处的应力集中，避免轮毂开裂的问题。从实际使用场景来看，这类四槽V带轮常被用在小型空压机、农用脱粒机具、小型输送线的动力端，将电机输出的扭矩通过V带传递到工作端，带轮的外径尺寸经过传动比核算，可匹配常规四级电机的输出转速，将工作端转速调整到合理区间。设计时还考虑了皮带的安装与维护空间，轮槽的表面粗糙度要求控制在合理范围，既不会因为过于粗糙加速皮带侧面磨损，也不会因为过于光滑降低摩擦传动效率，轮体的所有棱边都做了倒角处理，避免安装皮带时割伤皮带的帘布层，延长皮带的实际使用寿命。

　　在安装边界上，带轮的轴向总宽度适配多根V带并排安装的宽度要求，安装时不需要额外调整电机与工作端的轴间距过多，只要保证两端带轮的端面共面，就能让皮带均匀受力，避免单根皮带过载磨损。另外，轮体的材质默认采用常用的灰铸铁材质，这种材质的减震性能较好，能吸收带传动过程中产生的小幅振动，降低运转时的噪音，同时铸铁的耐磨性优异，长期与皮带摩擦也不会出现过快的槽型磨损，能维持槽型尺寸的长期稳定，保证传动效率不出现明显衰减。
