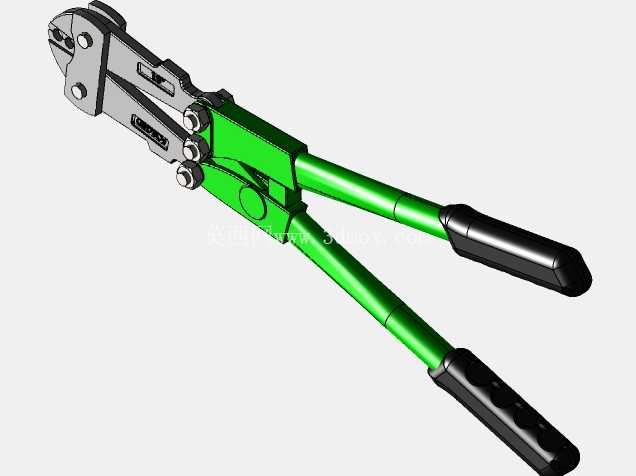

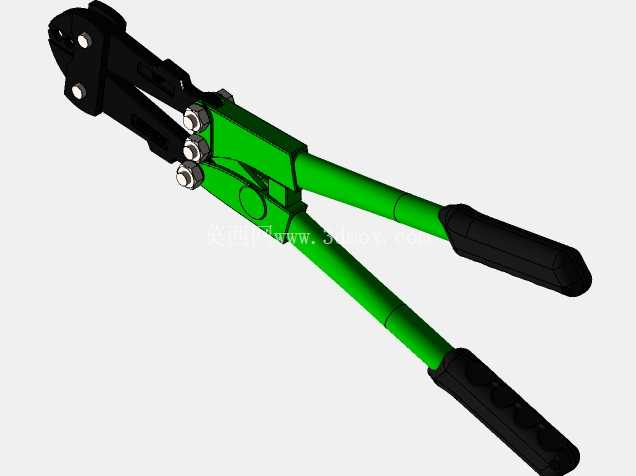

可改装压接功能的断线钳结构设计

　　在电力线路架设、通信线缆布放、建筑钢筋剪切、废旧金属回收拆解等现场作业场景中，手动断线钳是一线作业人员随身携带的核心工具之一，常规断线钳仅具备单一的金属线材剪切功能，作业人员往往需要同时携带断线钳、压接钳两类工具往返作业点，额外增加负重的同时，也容易在多工具切换过程中耽误作业进度，尤其在高空架线、狭小管井作业这类不便携带多件工具的场景下，单工具多功能的需求十分突出。这款可改装成断线钳的压接工具结构，正是针对这类现场痛点完成的结构设计，在保留传统断线钳大剪切力优势的基础上，预留了压接模块的安装接口，无需额外更换整把工具，仅需更换钳头功能模块即可实现剪切、压接两类功能的快速切换。从结构设计逻辑来看，这款工具采用双支点复合杠杆增力结构，相比普通单支点钢丝钳，力臂放大比例提升40%以上，作业人员施加相同握力的情况下，钳口输出的剪切力可满足直径8mm以下硬钢丝、16mm以下铜铝线缆、6mm以下低碳钢圆棒的剪切需求，不会出现钳口崩口、手柄变形的问题。钳头部分采用合金工具钢镶块设计，剪切刃口做了高频淬火处理，硬度控制在HRC55-60区间，既保证刃口的锋利度与耐磨性，又避免硬度过高导致的刃口碎裂风险，刃口间隙控制在0.1mm以内，剪切过程中不会出现线材夹丝、切口毛刺过大的问题，剪切后的线缆端面平整，无需二次打磨即可直接进行端子压接作业。

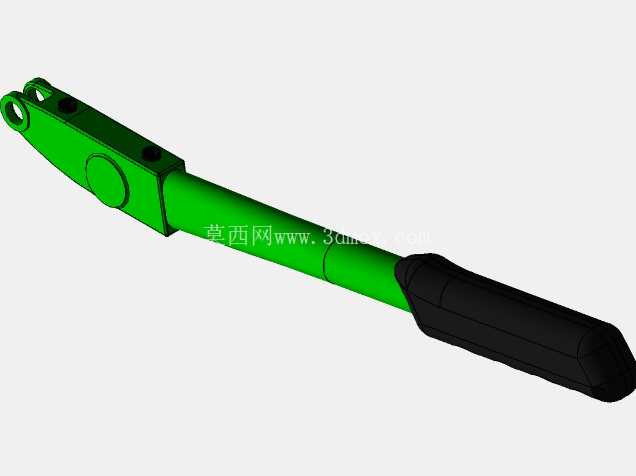

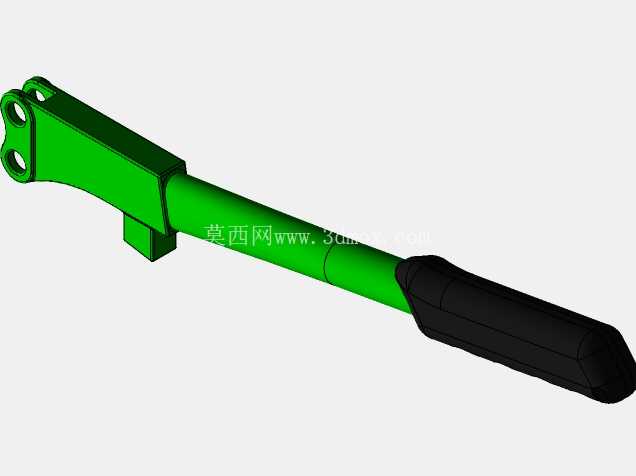

　　手柄部分采用加长防滑设计，金属杆身选用高强度冷轧钢管，表面做喷塑防锈处理，握持段包裹橡塑防滑套，表面设置多道环形防滑槽，即使手部沾有油污、汗液的情况下也能稳定握持，不会出现打滑脱手的情况；双手柄之间设置有限位挡块，完全张开时手柄间距控制在320mm，符合成年男性单手操作的开合幅度范围，闭合时最小间距不小于40mm，避免操作过程中夹伤手掌。考虑到压接功能的改装需求，钳头连接位置预留了标准化的模块安装孔位，孔位公差控制在H7级，更换压接模块时无需额外打磨调整，仅需松开固定销轴即可完成模块替换，压接模块可适配市面上常见的OT、UT型裸端子以及绝缘端子，压接后的端子拉脱力符合电力施工验收规范要求，不会出现端子与线缆松脱的问题。

　　从安装边界与尺寸适配来看，工具整体闭合长度控制在600mm，最大张开角度为45度，钳头最大开口尺寸为20mm，可满足绝大多数常规作业场景下的线材剪切需求，整体重量控制在1.8kg以内，长时间单手握持作业也不会出现明显的手臂酸胀感。结构设计过程中对所有受力节点做了有限元应力校核，在满负载剪切工况下，钳头销轴、杠杆连接片的最大应力均低于材料屈服强度的60%，循环剪切1000次后结构形变量不超过0.05mm，可满足长期高频次作业的耐用性要求。钳头与手柄的连接位置设置有防松弹簧片，销轴端部加装开口销固定，作业过程中不会出现销轴松动脱出的问题，日常维护仅需定期在连接销轴位置滴注润滑油即可，无需复杂的拆解保养。

　　针对现场作业可能遇到的跌落、磕碰情况，手柄金属部分做了加厚处理，1.5米高度自由跌落至水泥地面时，不会出现杆身变形、钳头错位的问题，可适应户外复杂作业环境下的粗暴使用需求。相比市面上功能单一的常规断线钳，这款结构在不明显增加工具整体重量与尺寸的前提下，通过模块化的结构设计拓展了压接功能，有效减少了作业人员的工具携带数量，尤其适合通信线路维护、低压电力布线、弱电施工这类需要频繁进行线缆剪切与端子压接的作业场景，结构设计充分考虑了现场作业的实际操作习惯，所有受力结构均经过实际工况验证，不存在结构冗余或者强度不足的问题，各个活动部件的配合间隙控制合理，操作过程中无明显卡滞、旷量，开合手感顺畅，长期使用也不会出现部件松动错位的情况。
