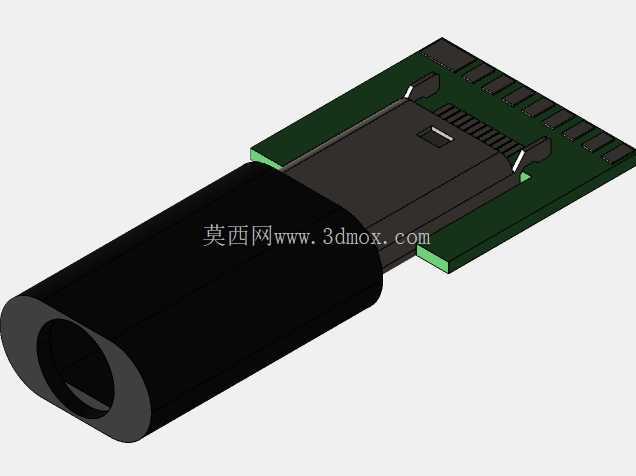

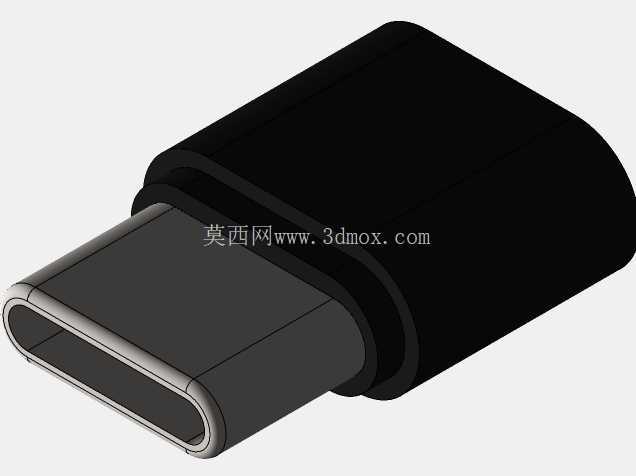

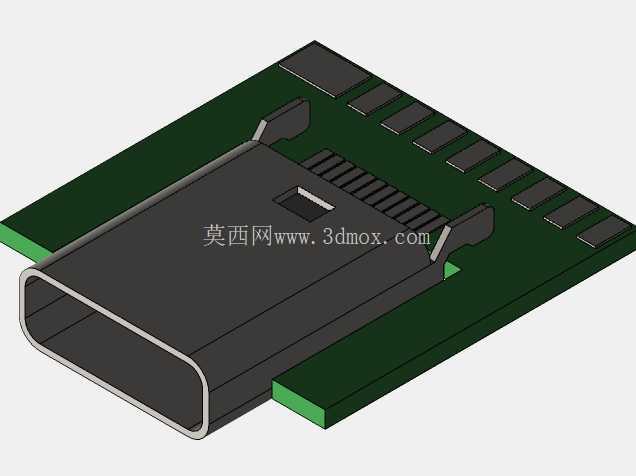

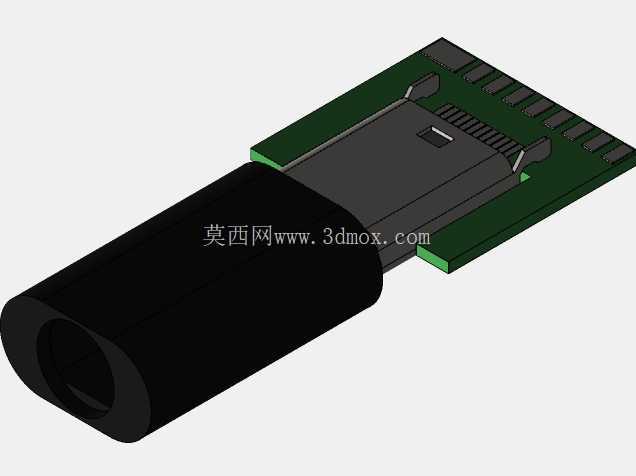

板载直插式USB-C接口连接组件结构设计

　　这款板载直插式USB-C连接组件，主要面向消费电子、工业控制板卡、便携检测设备等场景的板端接口需求，区别于常规线端连接器，该结构直接焊接固定在PCB板上，省去了额外的线束转接环节，能有效缩小设备内部的接口占用空间，在手持测量仪器、小型工业传感节点、便携储能设备这类对内部布局紧凑度要求极高的产品中应用十分广泛。从功能特性来看，该组件完整保留了USB-C接口的24pin触点排布，支持正反插盲操作，金属外壳做了一体化包裹设计，既可以屏蔽外部电磁信号对高速数据传输的干扰，也能在频繁插拔过程中为内部绝缘胶芯和触点提供结构支撑，避免插接力直接作用在PCB焊盘上导致焊盘脱落。

　　设计过程中优先考虑了安装边界的适配性，组件尾部的焊接引脚采用标准贴片加插脚的混合固定方式，插脚穿过PCB定位孔后做波峰焊固定，贴片引脚与PCB表层焊盘回流焊连接，双重固定结构能承受至少10000次以上的插拔循环，不会出现接口松动移位的问题。外形尺寸上严格遵循USB-IF协会的标准规范，接口外露部分的长度、宽度以及与PCB板的贴合高度都做了精准控制，外壳前端做了微小的导向倒角，插头插入时能自动导正位置，不会出现插偏顶坏内部触点的情况。组件与PCB贴合的面做了平整化处理，焊接后不会出现缝隙，能避免助焊剂残留渗入接口内部导致接触不良。

　　绝缘胶芯部分采用耐高温的工程塑料材质，可承受回流焊过程中的260摄氏度高温，不会出现胶芯变形、触点移位的问题。金属外壳的两侧设计了固定弹片，插入设备外壳的接口开孔后能直接卡紧外壳内壁，不需要额外打螺丝固定，进一步简化了整机组装的工序。在实际选型使用时，该组件可适配不同厚度的PCB板，焊接引脚的长度预留了足够的吃锡空间，无论是0.8mm还是1.6mm厚度的常规板卡都能可靠焊接，接口的插拔力控制在标准范围内，插入时不会有明显的卡顿感，拔出时的保持力足够，不会出现线材轻轻拉扯就脱落的情况。

　　针对工业场景的使用需求，金属外壳的接地引脚直接连通PCB的接地层，能有效泄放静电，避免静电打坏接口连接的主控芯片，触点表面做了镀金处理，在潮湿、多粉尘的工业环境下也能保持稳定的接触性能，不会因为氧化出现数据传输中断、充电接触不良的问题。
