标准USB-A公头注塑连接器三维结构

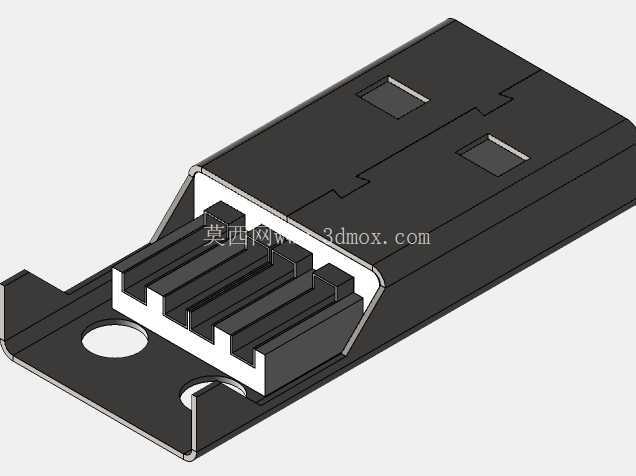

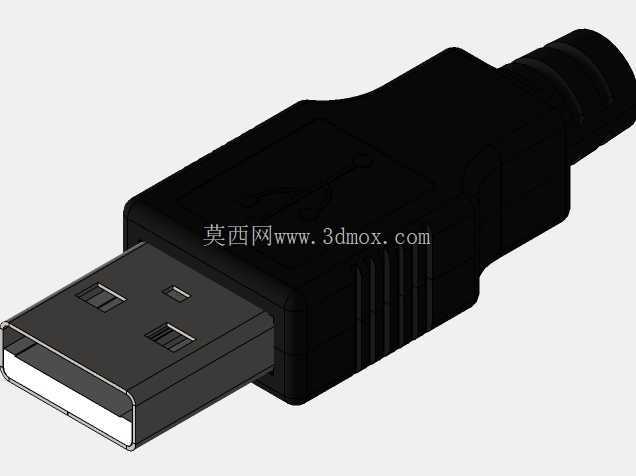

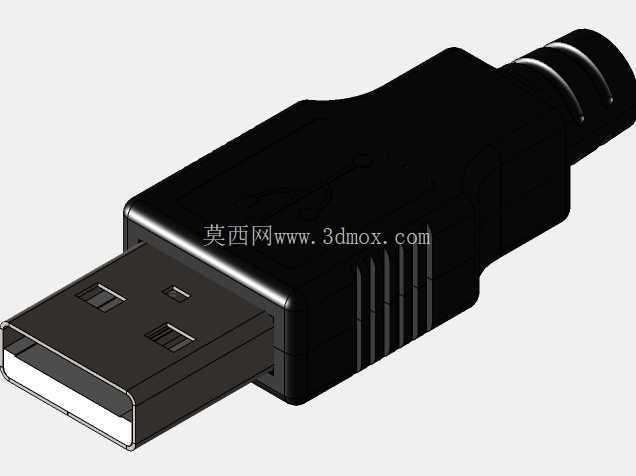

　　这套结构还原的是现场最常见的USB-A型公头总成，覆盖金属插接舌片、屏蔽外壳、注塑握持本体以及尾部线缆防弯折护套几个核心部分，做整机布线、外设接口选型或者接插件建模时可以直接拿来核对装配边界。先从插接端看，前端金属壳按照标准A型接口的配合尺寸做了收口，舌片上保留四个接触弹片的定位特征，插入母座时金属外壳先进入导向槽，舌片随后滑入插槽，外壳两侧的弹片卡点会卡在母座壳体凹槽内，避免日常插拔中松脱；建模时金属壳壁厚、舌片与外壳的相对位置都按实际配合关系处理，没有把插接段做成实心块，结构工程师核对插拔行程时能直接参考。

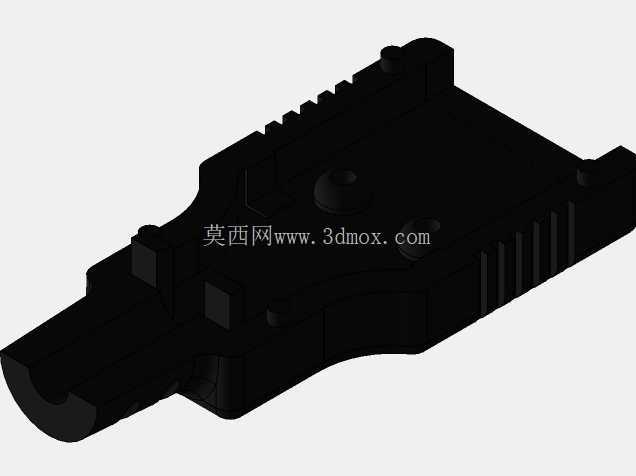

　　中段黑色本体是注塑成型的握持区域，外壳表面做了细微防滑纹路，侧面预留多道加强筋槽，既提升手持插拔时的摩擦力，也能在注塑冷却过程中减少厚壁位置的缩痕；本体内部把金属端子尾端、线缆焊接点完全包覆，塑胶填充后形成绝缘隔离，避免相邻信号线短路，同时承担线缆拉力释放作用，拉扯线束时外力不会直接作用在焊接点上。尾部的多级阶梯波纹护套是这类线缆接头的关键结构，护套从塑胶本体向线缆方向逐段缩径，每一圈环槽都对应一个弯折变形区，设备端线缆反复折弯时，应力会分散在多道波纹位置，不会集中在护套和硬胶本体的交接处，长期移动使用场景下能明显降低线芯断裂概率。

　　实际落地场景里，这类接头广泛用在工业手持终端、数据采集模块、调试线缆、键鼠外设以及小型检测设备的对外通讯端口，车间设备调试时经常需要反复插拔，对接头的握持强度、抗弯折寿命都有硬性要求。建模过程中把各零件的装配层级拆开：金属冲压外壳、内部塑胶舌座、接触端子、外包注塑体、尾护套接顺各自的配合面，干涉位置全部做了避让，线缆出口的内孔尺寸匹配常规USB线外径，外壳分型线位置也贴合注塑工艺的开模方向，没有出现侧向倒扣无法脱模的结构。整机布局时只要预留出公头插入后的前方空间，以及手部插拔时本体周边的操作间隙，就能确认面板开孔或者设备外置接口的布置是否合理，不用再反复测量实物接头的外轮廓。
