消费电子内部弯折式柔性扁平排线结构

　　在消费类电子、小型通讯终端的内部结构设计中，扁平排线是解决紧凑空间内多通道信号并行传输的核心连接件，这款弯折形态的扁平排线结构，主要针对设备内部存在高低差、需要避让其他元器件的布线场景设计，区别于常规直型排线，它的预成型弯折结构可以在装配时直接卡入预设的布线槽，不需要现场弯折调整，能有效避免现场弯折导致的线芯断裂、外层绝缘层起皱的问题。从实际应用场景来看，这类排线常出现在智能手机、便携平板、小型通讯模块的主板与副板连接、屏幕与主板信号传输、按键模组与主控板的连接位置，这些场景的内部空间往往被电池、摄像头模组、结构加强筋分割成不规则的布线通道，常规圆形线束占用空间大，捆扎后容易超出堆叠厚度，而扁平排线的厚度通常控制在1毫米以内，多根线芯平行排布的结构可以在极小的厚度空间内完成数十路信号的并行传输，同时不会出现圆形线束捆扎后的圆鼓凸起，能完美适配消费电子追求极致内部空间利用率的设计需求。

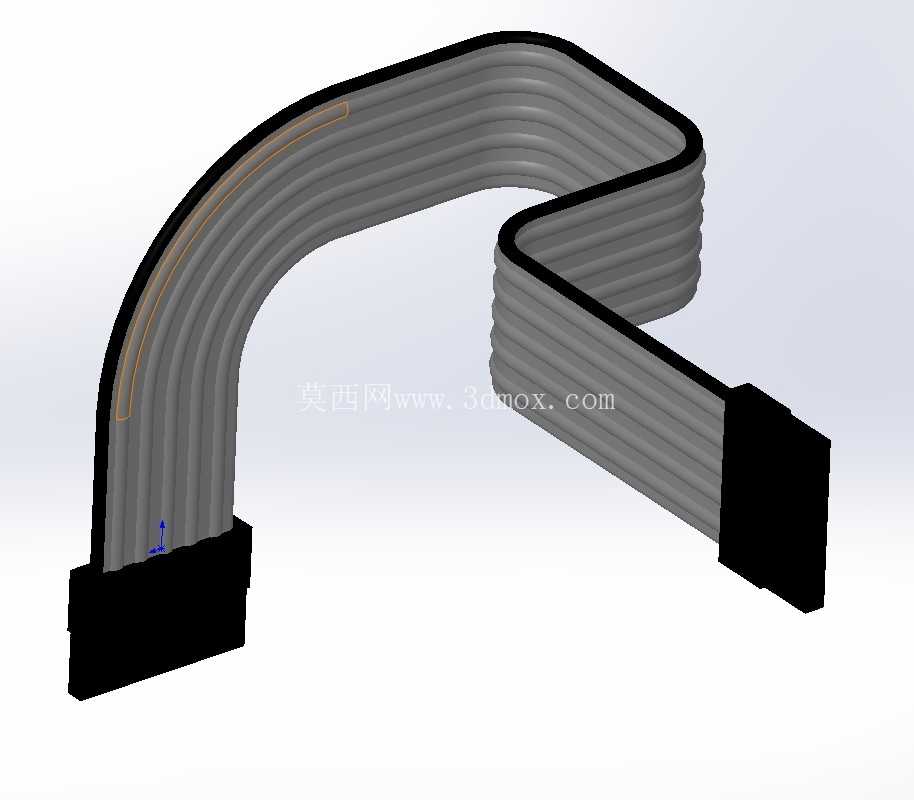

　　从功能特性上看，这款排线两端的硬质连接端是标准的插接结构，端部的黑色硬质部分是补强板加插接端子的组合结构，补强板采用硬质工程塑料注塑成型，厚度均匀，能在插接时提供足够的支撑强度，避免插接过程中排线端部弯折导致的端子对位偏移，端子部分的金手指接触件采用对称排布，装配时不需要区分正反方向，能降低产线装配的对位难度，提升组装效率。排线的主体部分是多根平行排布的线芯外层包覆柔性绝缘层，线芯采用高纯度无氧铜轧制的扁铜线，相比圆铜线，扁铜线在相同截面积下的宽度更大、厚度更薄，同时弯折疲劳寿命更长，能承受设备组装、后期维修过程中的反复弯折而不出现线芯断裂的问题，外层绝缘层采用耐弯折的改性PVC材料，表面摩擦系数低，在穿入设备内部布线槽时不会出现卡滞，同时绝缘层的耐温范围覆盖消费电子正常工作的-20℃到85℃区间，不会因为设备内部发热出现绝缘层软化、粘连的问题。

　　在设计思路上，这款排线的两个弯折角度都是经过实际装配空间校核的，第一个大弧度弯折是为了避让设备内部的电池仓边角，大弧度的弯曲半径设计能避免弯折处的线芯应力集中，按照柔性排线的设计规范，弯曲半径不小于排线厚度的10倍时，排线的弯折寿命可以达到万次以上，完全满足消费电子全生命周期的使用需求；第二个直角形态的弯折是为了适配副板的安装高度，让排线端部的插接端子可以垂直插入副板的连接器座，不需要额外施加弯折力就能保持对位准确，避免长期使用过程中排线的回弹力导致端子松脱。

　　从安装边界来看，排线两端的插接端尺寸统一，宽度与排线主体宽度一致，端部的定位缺口可以和连接器座上的定位凸台配合，装配到位后会有明显的卡扣反馈，不需要额外点胶或者螺丝固定就能保持连接可靠；排线主体的宽度根据传输信号的路数确定，每根线芯的间距保持0.5毫米的标准间距，能兼容市面上通用的FFC/FPC连接器座，不需要定制特殊规格的接插件，能有效降低整机的物料采购成本。在实际选型过程中，结构工程师需要根据内部布线的实际路径确定排线的总长度，预留1-2毫米的装配余量，避免长度不足导致的装配拉扯，同时要确认弯折处的弯曲半径满足材料的弯折寿命要求，避免过小的弯曲半径导致线芯早期断裂，另外还要注意排线的绝缘层材质是否满足设备的阻燃要求，在靠近发热元件的位置需要选用耐温等级更高的绝缘材料，避免长期高温环境下绝缘层老化失效。
