弯脚式陶瓷管熔断器结构设计

项目分类:通用五金配件 发布时间:2026-01-03 ID:1107672
  • 弯脚式陶瓷管熔断器结构设计
  • 弯脚式陶瓷管熔断器结构设计

  从功能特性来看,陶瓷外壳相比传统玻璃管熔断器,拥有更高的结构强度与耐高温性能,在熔丝熔断产生电弧的瞬间,陶瓷材质可以承受更高的内部压力与瞬时高温,不会出现外壳炸裂、熔融物飞溅的问题,适合在存在轻微振动的工业设备内部使用,比如通讯基站的信号处理模块、小型工控终端的电源输入端口,这类场景下设备长期运行会伴随散热风扇带来的持续微振,陶瓷壳体的抗振性能远优于玻璃材质,不会因为长期振动出现壳体开裂、引脚松脱的故障。设计过程中首先确定的是熔芯的额定参数匹配,陶瓷管内部的熔丝采用变截面结构,在过流出现时,窄颈位置会率先升温熔断,同时管内填充的石英砂可以快速吸收电弧能量,将熔断过程的飞弧距离控制在管体内部,不会对周边电路造成拉弧损伤。这款弯脚出线的陶瓷管熔断器,核心应用场景覆盖低压配电回路末端、小型通讯设备供电端口、工业控制信号回路的过流保护环节,在实际工程布线中,这类带弯角出线的结构相比直插式熔断器,更适配设备内部走线空间局促的安装场景,尤其是在PCB板边缘、设备侧壁接线位、层叠布线的腔体内,弯角结构可以直接顺着走线方向弯折出线,无需额外搭配接线端子转接,能有效减少回路中的连接节点,降低接触电阻带来的温升隐患。

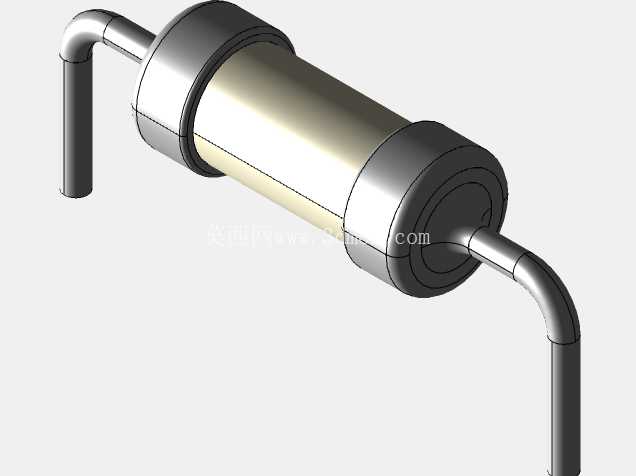

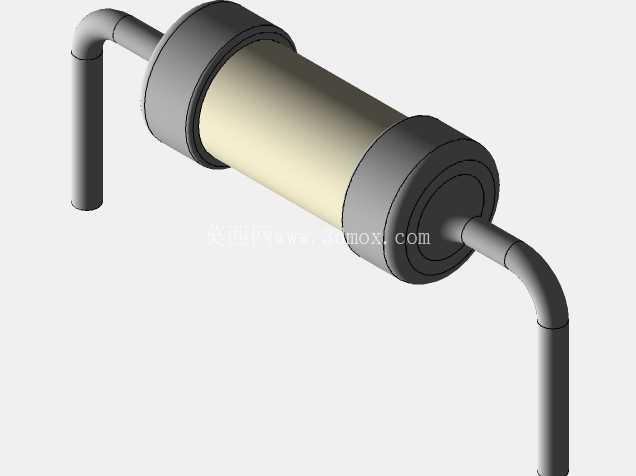

  外形结构上,主体陶瓷管采用等径圆柱结构,两端的金属端盖采用压接工艺与陶瓷管固定,端盖与陶瓷管的配合面设计有环形压痕,保证端盖的拉脱力满足布线时的拉扯强度要求,避免安装接线时端盖脱落导致内部熔丝移位。两端的弯脚出线采用镀锡铜材质,弯折半径控制在3倍线径以上,避免弯折处出现应力集中导致引脚断裂,引脚的出线方向与管体轴线呈90度垂直,安装时可以直接将引脚插入PCB的对应焊盘,或者卡在接线端子的压线位,不需要额外弯折引脚调整角度,能减少现场安装的工序耗时。

  安装边界方面,这类熔断器的安装位需要预留至少2mm的周边安全间隙,因为在额定电流下长期运行时,管体表面的温升会达到30K左右,周边不能紧贴塑料走线槽或者不耐温的塑胶结构件,避免长期高温加速周边绝缘件老化;同时弯脚的出线长度需要匹配安装位的接线深度,过长的引脚会在设备内部形成多余的导电裸露段,容易在积尘环境下出现爬电风险,过短则会导致焊接或者压接时的接触面积不足,大电流通过时出现接头发热的问题。在实际选型替换时,这款结构的熔断器可以直接替换同尺寸的直脚陶瓷熔断器,只需要调整接线方向即可,不需要改动安装位的开孔尺寸或者PCB焊盘位置,适配性较强。

  从结构可靠性角度考虑,两端金属端盖与陶瓷管的结合位置设计有密封涂层,避免潮湿环境下的水汽进入管体内部,导致熔丝氧化锈蚀,影响熔断特性的准确性,在南方高湿环境或者户外通讯设备的舱内使用时,这种密封结构可以有效延长熔断器的使用寿命,减少因为锈蚀导致的误熔断故障。熔丝与两端端盖的连接采用点焊工艺,焊点位置的接触电阻控制在毫欧级,避免长期通流时焊点位置出现异常发热,保证熔断器的温升参数符合低压电器的相关标准要求。
