卧式十字调节直插式微调电位器结构

这款卧式直插微调电位器，是小信号电路参数校准场景里的常用无源元件，日常在消费电子控制板、通讯终端射频模块、工业传感信号调理板上都能见到它的身影，主要承担电路局部电阻值微调、静态工作点校准、信号增益幅度细调的作用，属于板级电路里的小尺寸调节元件，不需要频繁操作，一般在产线调试、售后校准阶段用螺丝刀调整一次后就会点胶固定，避免设备运行过程中受振动出现阻值漂移。

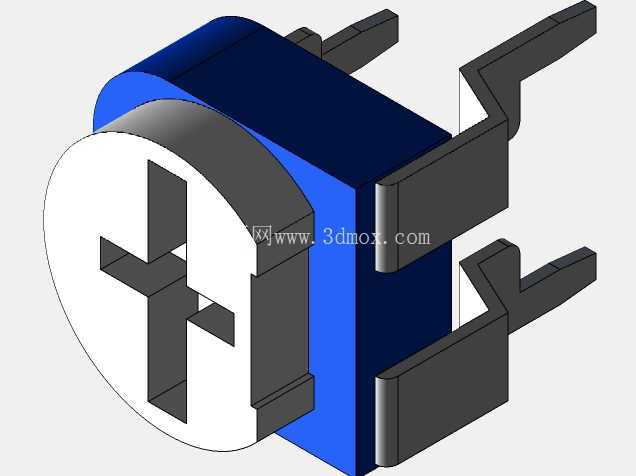

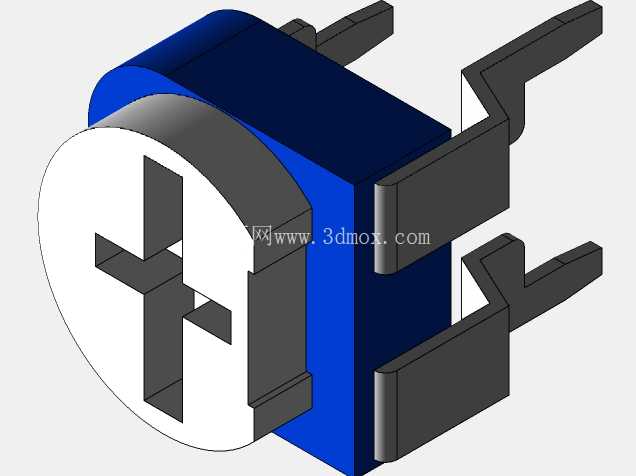

从结构设计来看，这款电位器采用卧式侧出引脚的布局，主体为方形塑封基座搭配圆形调节端，调节端做了十字槽设计，适配常规十字螺丝刀的操作尺寸，不需要专用调试工具，产线调试工位用普通规格的十字螺丝刀就能完成阻值调整，降低了调试环节的工具适配成本。基座部分采用耐高温工程塑料注塑成型，能够耐受波峰焊、回流焊阶段的短时高温，不会出现壳体融化、引脚移位的问题，适配常规PCB板的自动化焊接工艺，不需要额外做手工焊接的特殊工序。

引脚部分采用平直直插式设计，两个引脚从基座侧方平行伸出，引脚间距匹配通用0.1英寸网格的PCB孔位设计，不需要在PCB画板阶段做特殊的异形孔位规划，直接调用标准封装库就能完成布局，降低了画板阶段的封装绘制工作量。引脚材质采用镀锡铜合金，既有足够的机械强度，插件时不会轻易弯折，也具备良好的可焊性，焊接后焊点可靠性高，长期在温变环境下工作也不容易出现虚焊、脱焊的问题。

从安装边界来看，这款电位器的整体高度控制在低剖面范围内，安装后元件顶部距离PCB板面的高度不会占用过多板上垂直空间，适合用在内部空间紧凑的便携式通讯设备、小型化传感模块里，不会和外壳、周边较高的电解电容、接插件等元件产生结构干涉。调节端的十字槽中心和基座边缘预留了足够的螺丝刀操作空间，调整时螺丝刀不会剐蹭周边的贴片元件，不需要在PCB布局时刻意拉大周边元件的避让距离，能够提升板上空间利用率。

内部结构上，电阻体采用碳膜印刷工艺，阻值调整线性度平稳，转动调节过程中不会出现阻值跳变的问题，能够满足小信号电路里的精细调节需求，调节扭矩控制在合适区间，既不会因为扭矩过松受振动自行偏移，也不会因为扭矩过大导致调试时拧动困难、甚至拧裂塑封基座。基座和调节转盘之间做了限位结构，调节到阻值两端极限位置时会有明确的阻尼反馈，避免调试时过度拧动损坏内部碳膜层，提升元件的调试可靠性。

在实际选型应用中，这类微调电位器通常用在不需要用户日常操作的电路校准点位，比如通讯模块的发射功率微调、传感器的零点偏移校准、电源模块的输出电压细调等场景，相比带旋钮的外露式电位器，它的结构更紧凑，成本更低，焊接后固定更牢靠，适合规模化量产的电子设备使用。建模过程中严格按照实物的装配公差做了结构还原，引脚的伸出长度、塑封基座的倒角、十字槽的深度和宽度都匹配实际元件的尺寸参数，导入PCB结构装配检查时，可以直接用来验证元件和周边结构件的干涉情况，也能用来生成自动化插件设备的吸嘴定位坐标，减少样机试制阶段的元件适配问题。
