BH9VA Krona适配9V电池安装固定座结构

　　这款适配BH9VA Krona规格的电池安装座，主要面向小型便携电子设备、台式测试仪器、业余无线电通讯终端、低功耗工业传感节点的内置供电舱设计场景，用来解决叠层9V电池在设备内部的可靠固定与电极对接问题，避免设备在移动、振动工况下出现电池移位、电极接触不良的故障。从实际使用场景来看，这类电池座常被用在手持检测仪表、户外便携通讯设备、小型工控信号采集模块的内部，这类设备往往需要频繁更换电池，同时还要承受日常携带过程中的颠簸、轻微跌落冲击，因此电池座的固定可靠性、电极接触稳定性是设计时的核心考量点。

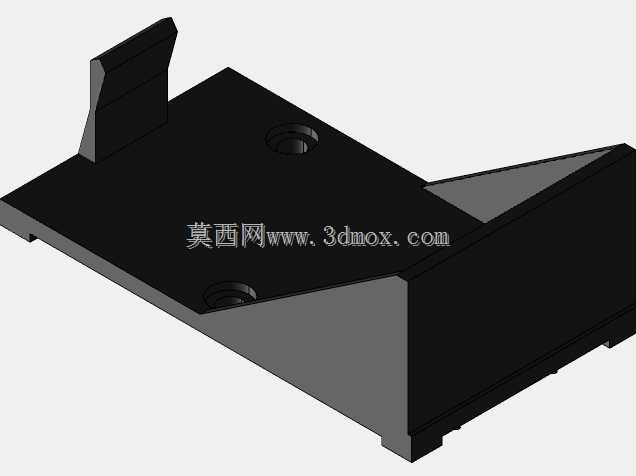

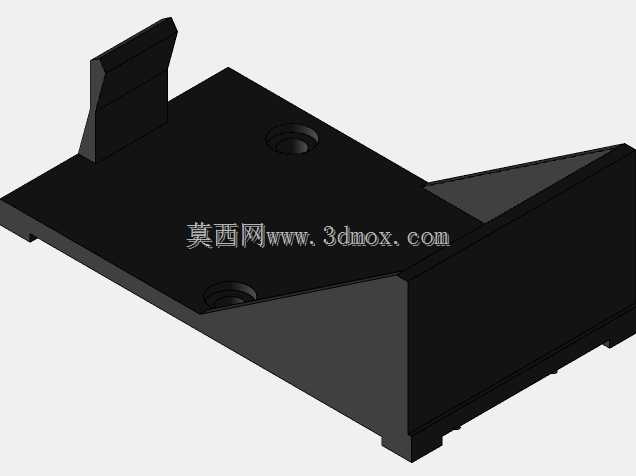

　　从结构设计思路来看，这款电池座采用一体化注塑成型的基座主体，基座上设置了两处带沉孔的安装位，可通过M2规格的自攻螺丝或者铜柱将整个座体固定在设备内部的PCB板或者塑料安装支柱上，沉孔设计可以让螺丝头部完全埋入座体表面，不会突出干涉电池的装入与取出。座体一侧设置了带斜度的弹性卡扣结构，卡扣的倾斜角度经过反复校核，既可以在电池装入后提供足够的卡紧力，防止电池沿安装方向窜动，又能在更换电池时，仅需用指甲或者小型一字螺丝刀轻轻撬动卡扣即可取出电池，不会出现卡扣过紧难以拆卸、或者过松无法固定的问题。座体底部设置了与9V叠层电池外形匹配的限位凸台，凸台高度刚好贴合电池底部的凹槽轮廓，装入电池后可以限制电池在水平方向的四个自由度，配合侧面的卡扣，完全限制电池的六个空间自由度，即使设备从1米高度自由跌落至硬质地面，电池也不会从座体中脱出。

　　从安装边界尺寸来看，整个座体的长度方向尺寸适配标准9V叠层电池的长度，宽度方向预留了0.2mm的装配间隙，方便电池顺利滑入座体，不会出现装配卡滞；安装孔的中心距按照常用便携设备的PCB安装孔位标准设计，可直接兼容市面多数同规格电池座的安装孔位，替换原有损坏的电池座时无需重新打孔或者修改PCB布局。座体的壁厚设计为1.2mm，既保证了足够的结构强度，在承受卡扣反复开合的应力时不会出现断裂，又尽可能压缩了整体占用空间，减少对设备内部舱体的空间占用，符合便携设备小型化的设计趋势。

　　在功能特性上，这款电池座的电极接触区域预留了标准的焊片安装槽，可适配常规的9V电池座接触弹片，弹片安装后与电池电极的接触压力控制在合理区间，既可以保证接触电阻足够小，不会因为接触不良导致供电电压波动，又不会因为压力过大导致电池装入时阻力过大，影响更换电池的操作手感。座体的边角位置全部做了R0.5mm的圆角处理，避免安装或者更换电池时尖锐的边角划伤操作人员的手指，同时也减少注塑成型时的应力集中问题，提升座体的抗冲击性能。卡扣与基座连接的位置做了加厚的过渡圆角，反复开合卡扣时不会因为应力集中出现根部断裂的问题，经过实际测试，卡扣反复开合千次以上仍能保持足够的卡紧力，满足设备全生命周期的使用需求。

　　在实际选型应用时，需要注意安装面的平面度，若安装面存在较大的翘曲，可能会导致座体安装后出现变形，进而影响卡扣的卡紧力度与电池的装配顺畅度；焊接电极弹片时需要控制焊接温度与时间，避免高温传导至座体导致塑料部分融化变形。这款电池座的结构设计充分考虑了量产注塑的工艺要求，所有拔模方向统一，没有倒扣结构，无需复杂的抽芯模具结构，可有效降低量产时的模具成本与成型不良率，适合大批量生产应用。
