番茄采摘球形柔性抓取执行器结构

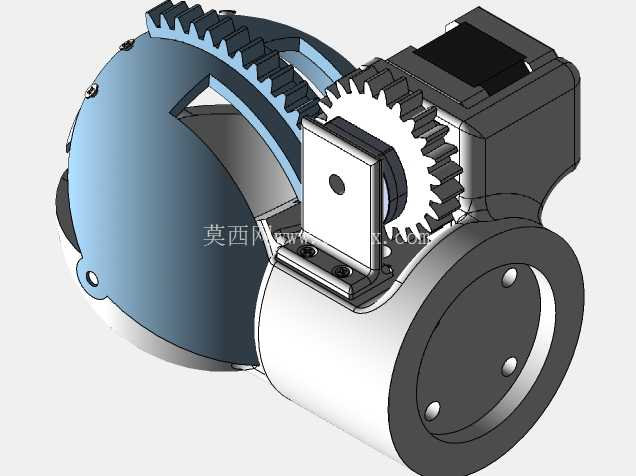

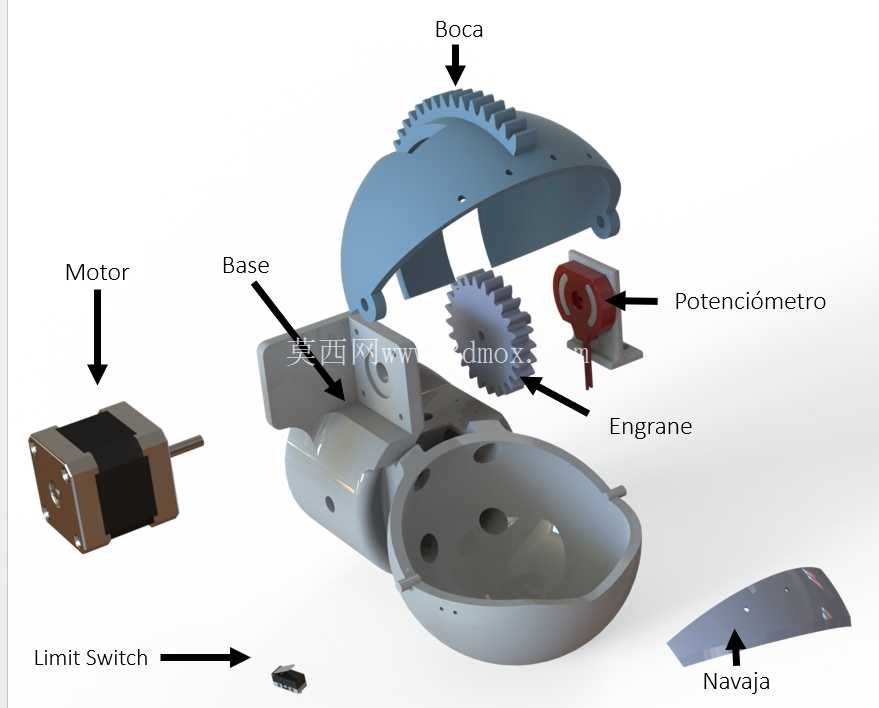

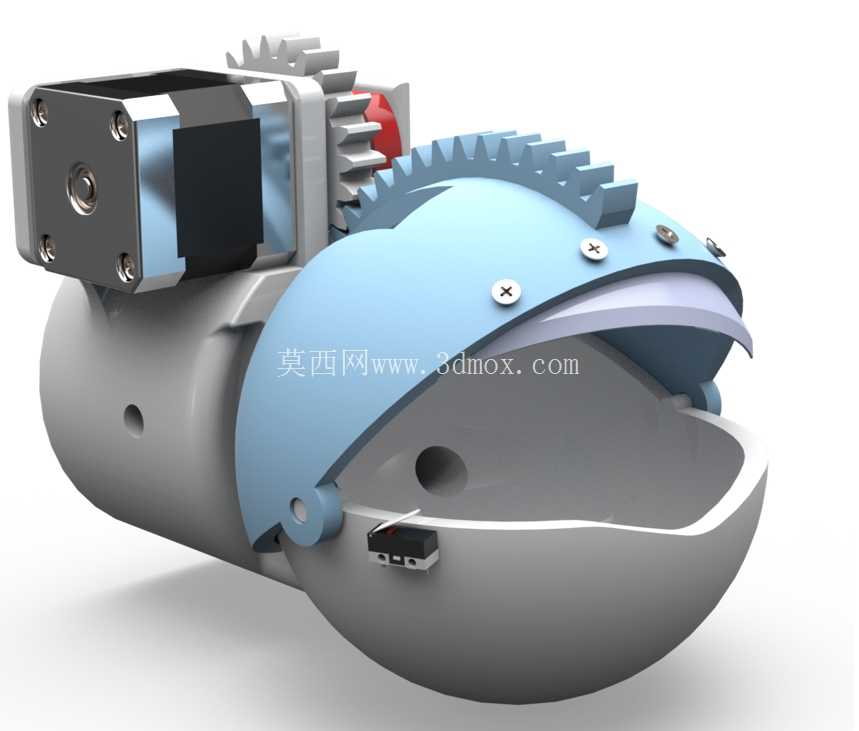

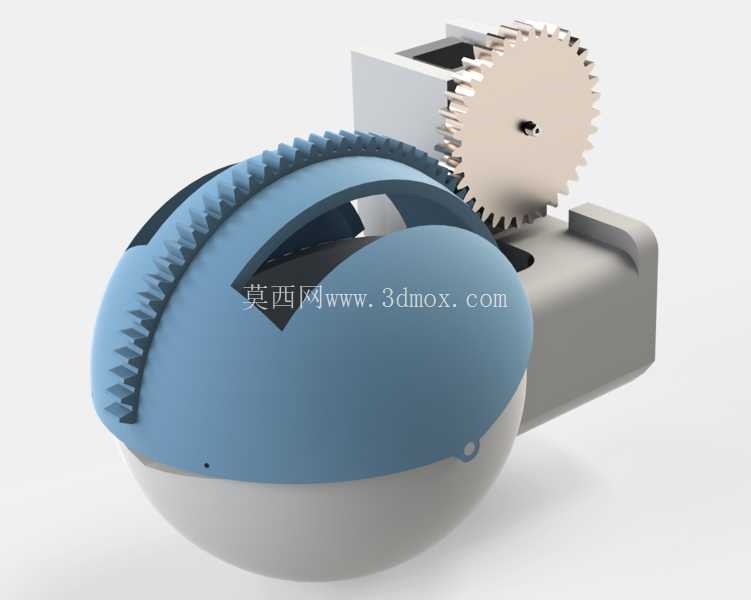

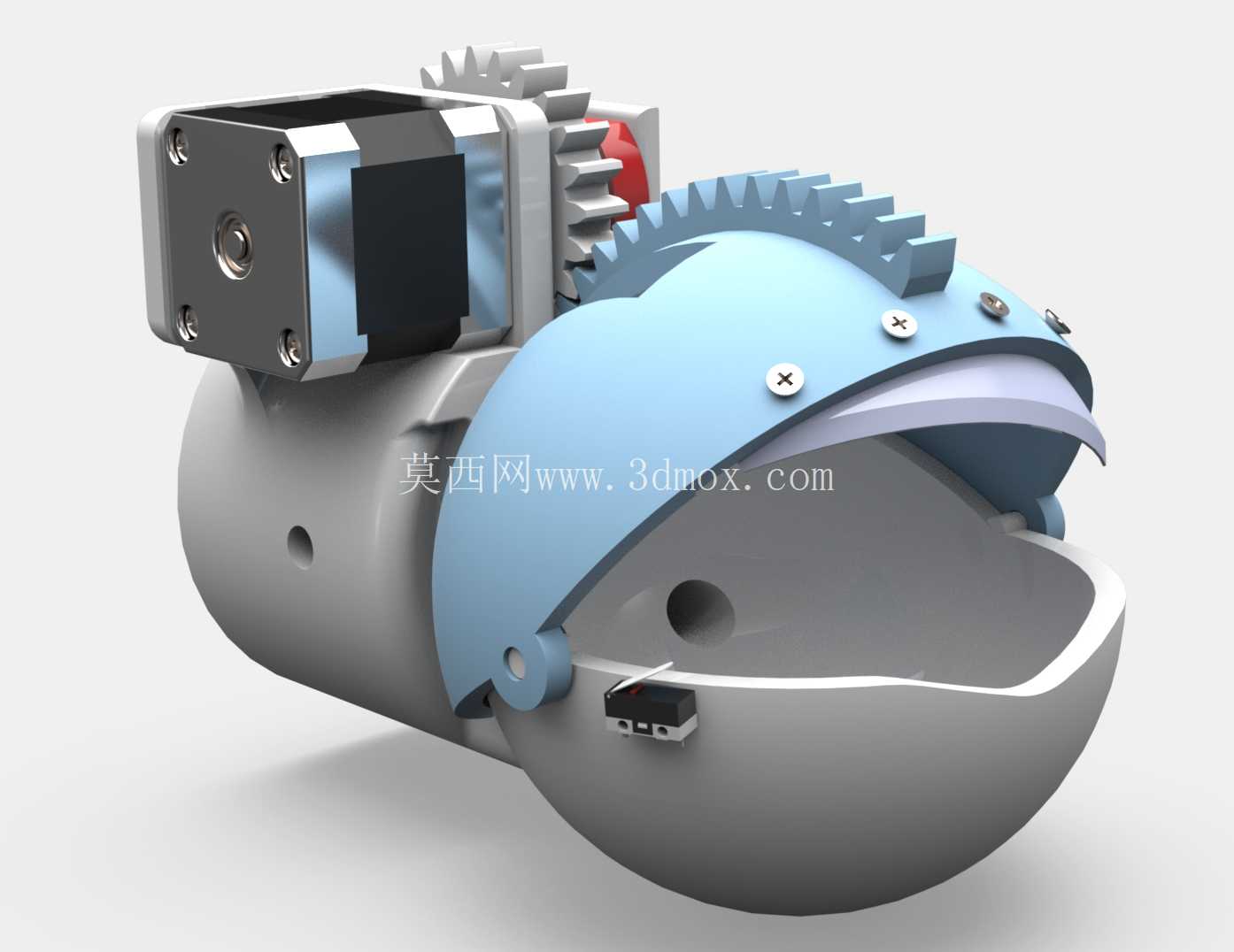

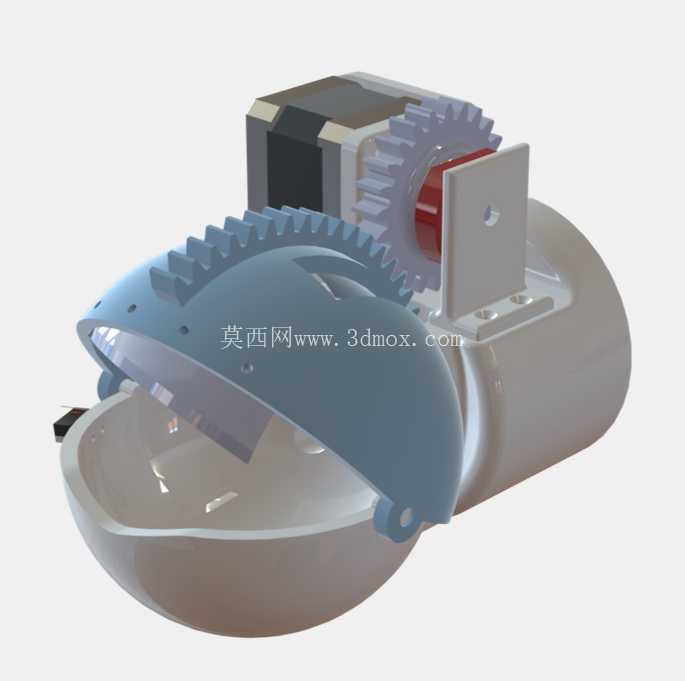

　　这款球形夹爪是面向设施农业果蔬采摘场景开发的柔性末端执行器，核心适配鲜食番茄的自动化采收作业，解决传统刚性夹爪采摘时易碰伤果皮、捏碎果肉的行业痛点。从结构布局来看，整体采用半球形包络式开合设计，闭合状态下可形成近似球形的容纳空腔，刚好匹配成熟番茄的常见果径范围，不会对果实表面造成集中应力挤压。驱动端集成步进电机与弧形齿轮传动副，齿轮沿夹爪上盖的弧形轨迹排布，动力输出平稳无卡顿，开合角度可通过电机脉冲精准控制，能适配不同大小的果实抓取需求，不会出现夹取过紧损伤果实或是夹取过松掉落的问题。

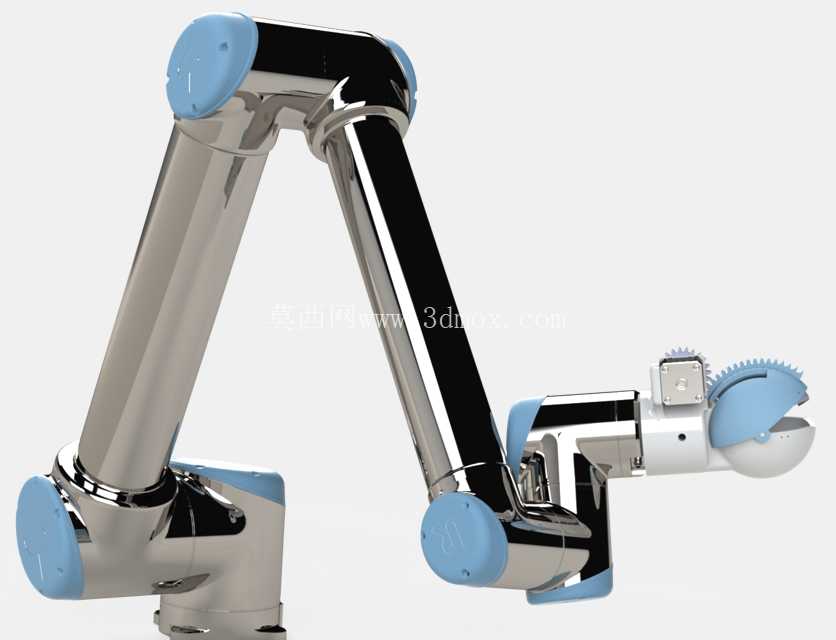

　　夹爪的接触内衬采用柔性曲面设计，边缘做了大圆角过渡处理，接触果实的部位预留了软质材料安装位，实际使用时可粘贴食品级硅胶垫，进一步降低接触压强，哪怕是表皮较薄的樱桃番茄、草莓等浆果类作物，也能实现无损抓取。夹爪的基座部分做了标准化的安装法兰接口，可直接适配主流六轴工业机器人、协作机器人以及直角坐标移栽模组的末端安装位，安装孔位采用通用间距设计，不需要额外加工转接板就能完成装配，安装边界的轴向尺寸控制紧凑，不会在伸入番茄植株冠层时剐蹭枝叶、碰掉未成熟的青果。

　　设计过程中充分考虑了农业作业环境的使用需求，夹爪外壳的拼接缝隙做了错位挡边结构，可阻挡田间的灰尘、露水以及作物汁液渗入内部传动结构，齿轮传动部位预留了润滑脂存储槽，长时间连续作业也不会出现传动卡滞。夹爪的开合动作轨迹做了专门的仿形优化，上盖沿弧形支点转动时，不会出现夹爪边缘剪切果柄的情况，抓取时可配合机器人的提拉动作，让果柄从自然离层处断开，避免带落果萼影响番茄的存储保鲜期。夹爪内部的空腔做了光滑曲面处理，没有凸起的棱角或是螺丝端头，果实进入空腔后不会被局部结构硌伤，夹爪开合的极限位置设置了机械硬限位，即使电机控制出现信号异常，也不会出现夹爪过度闭合挤压果实的问题。

　　从实际作业适配性来看，这款夹爪除了番茄采摘外，也可通过调整内衬厚度、开合行程参数，适配苹果、柑橘、桃子等多种球形果蔬的抓取作业，针对不同作物的果径范围，只需要调整电机的转动行程参数，不需要更换夹爪主体结构，通用性较强。夹爪的主体结构部件均可采用3D打印工艺制作，小批量试制成本低，针对农业作业的易损件更换也十分便捷，接触果实的内衬属于易损件，采用卡扣式安装结构，磨损后可快速更换，不需要拆解整个夹爪的传动结构。传动齿轮的模数选择兼顾了传动强度与结构紧凑性，步进电机的选型匹配了夹爪开合的扭矩需求，即使夹爪在作业过程中碰到枝条等障碍物，传动结构也不会出现断齿问题。夹爪的整体重量控制在轻量化范围内，不会给搭载的机器人末端带来过大的负载压力，可适配负载5kg以内的轻型协作机器人使用，适合在设施大棚这种空间相对紧凑的作业场景中部署。
