快速夹紧式手动台钳工装结构设计

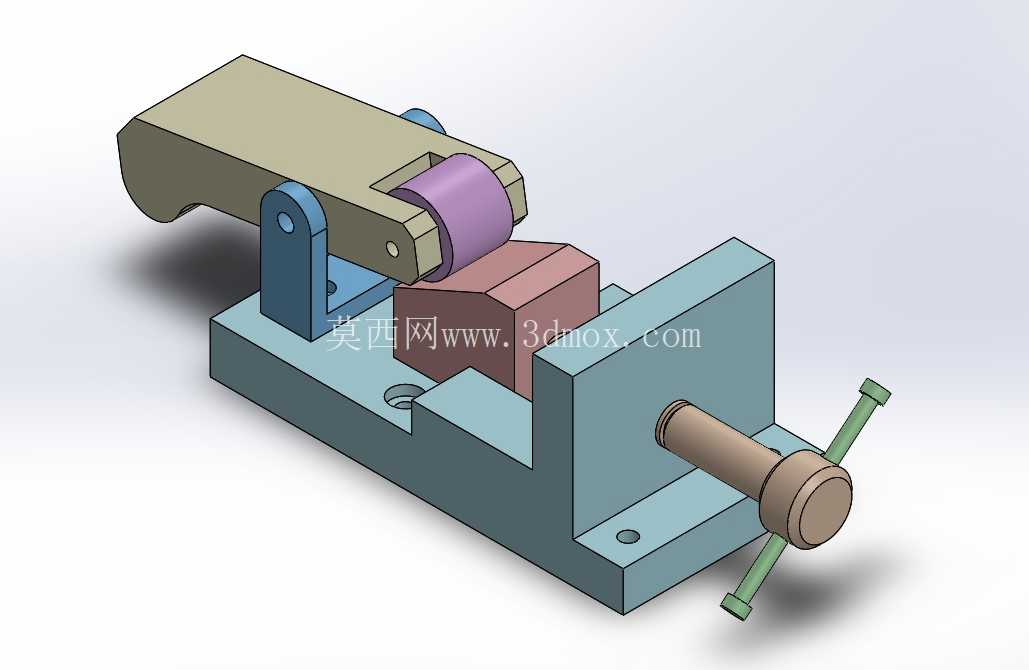

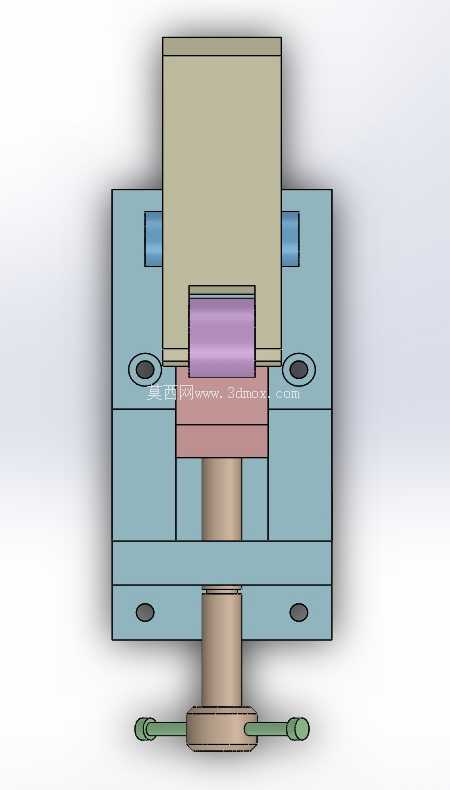

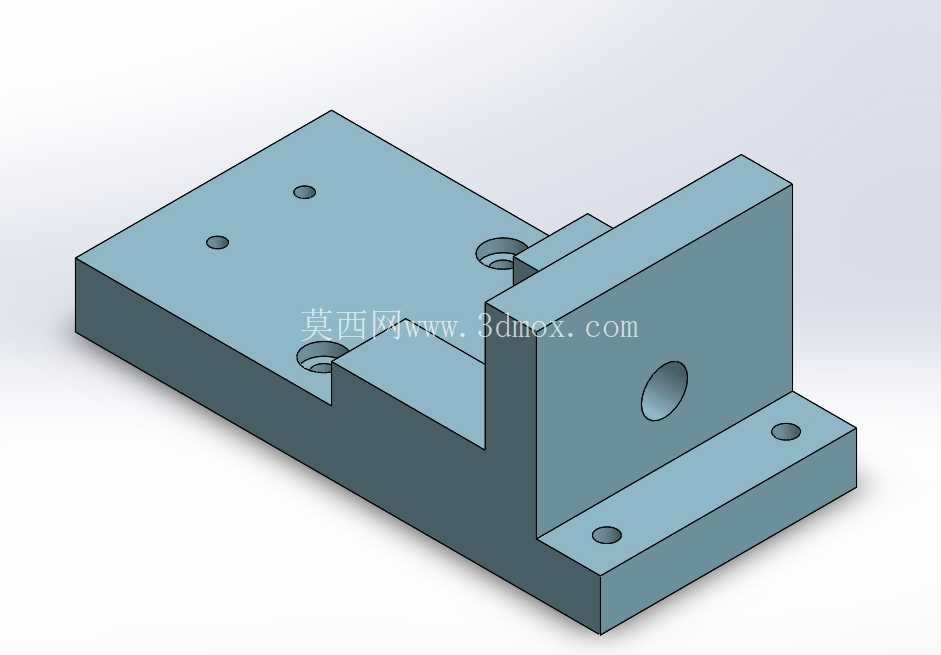

　　在钳工实训、小型金属件修配、木工榫卯加工、电子元器件引脚整形、首饰打版这类需要稳定夹持工件的作业场景里，台钳是工位上不可替代的基础工装，区别于重型机用台虎钳，这款手动快速夹紧台钳更适配轻型作业的工位需求，整体结构围绕“快速装夹、小空间安装、稳定夹持”三个核心需求展开设计。从结构组成来看，整套台钳分为固定钳身、活动压块、凸轮锁紧机构、进给丝杆、安装底座五个核心部分，固定钳身采用L型一体式结构，底部预留两个沉头安装孔，可直接通过内六角螺栓固定在木质工作台、钢板工位台面或者型材架的操作面上，安装边界的孔距按照常规轻型工位的通用安装尺寸设计，不需要额外加工转接板就能完成固定，底座的厚度控制在12mm，保证夹持时不会因为夹紧力产生底座翘曲变形。

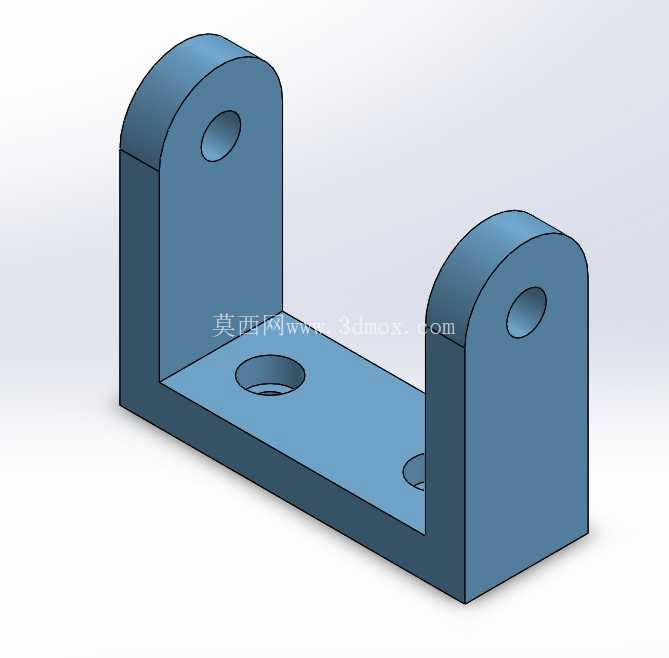

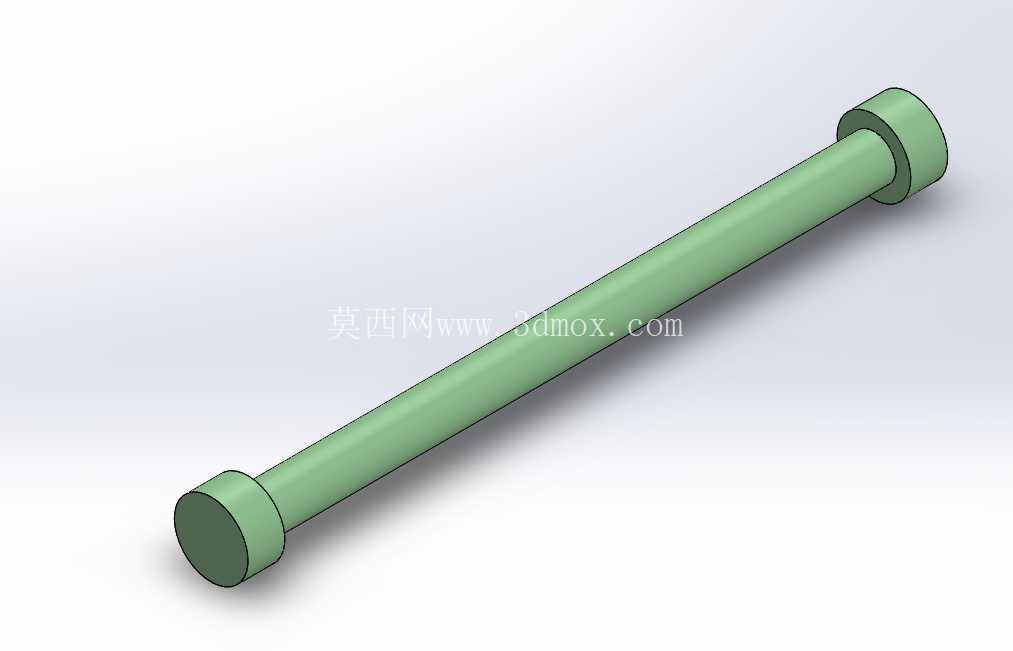

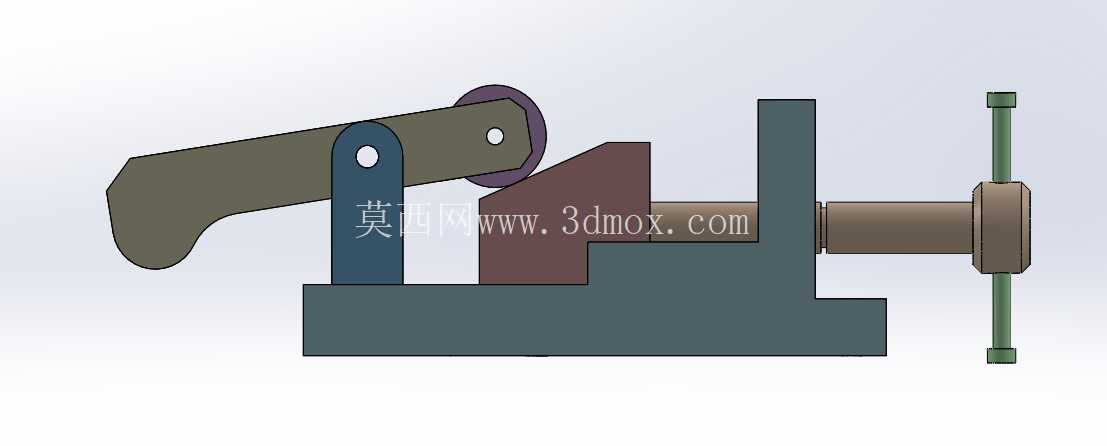

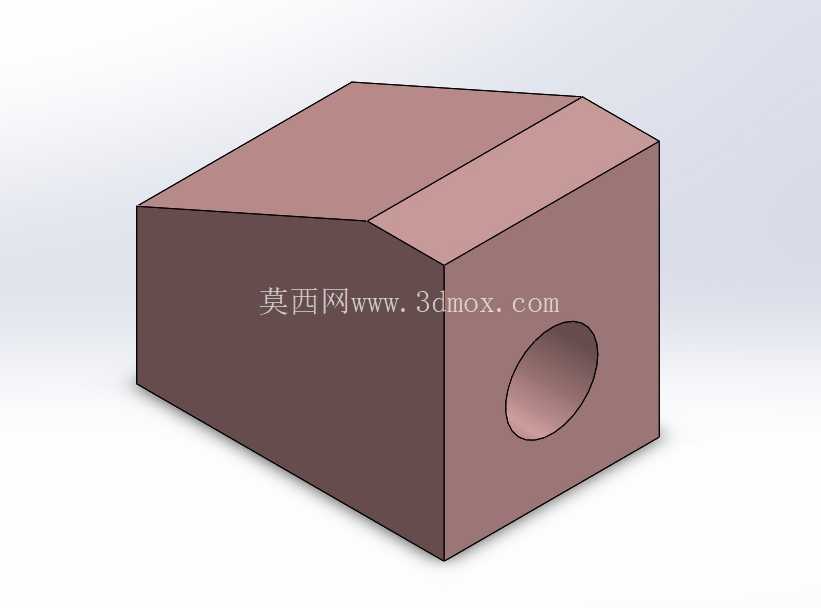

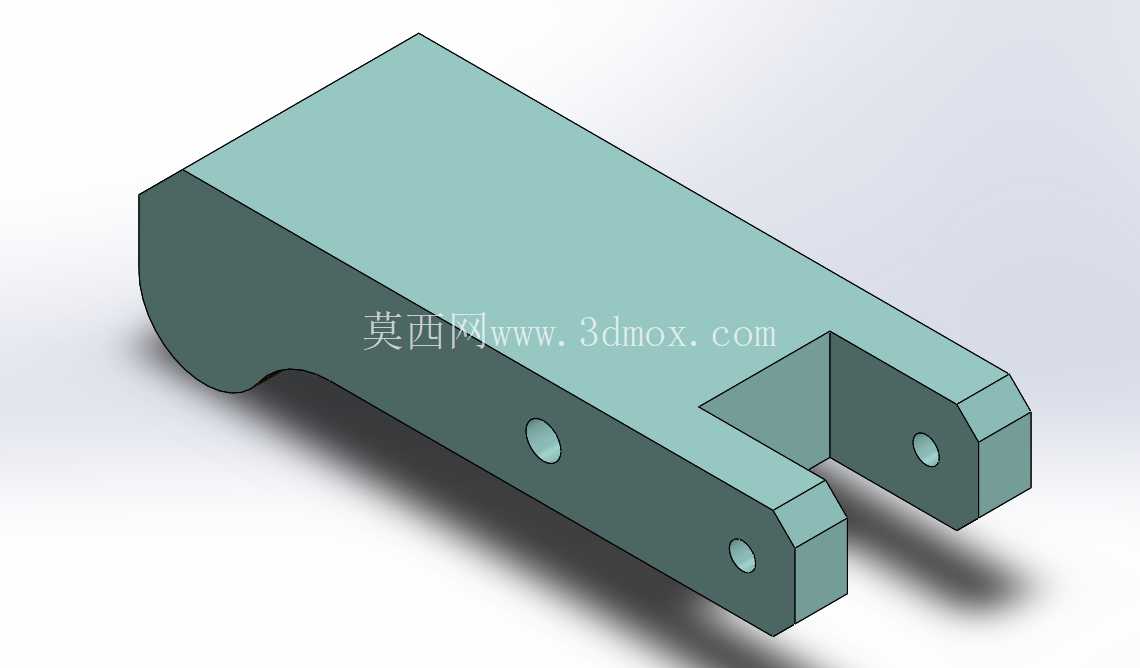

　　和传统纯丝杆进给的台钳不同，这款台钳的夹紧动作结合了凸轮快压结构与丝杆微调结构：前端的压臂通过销轴连接在固定钳身的立板上，压臂末端的偏心凸轮可以实现大行程的快速开合，遇到不同尺寸的工件时，不需要反复转动丝杆走空程，只需要扳动压臂就能快速张开钳口，把工件放入夹持区间后，扳回压臂就能完成初步预紧，再通过侧面的T型丝杆带动活动钳块做微量进给，调整最终的夹紧力，这种结构相比纯丝杆台钳，装夹小尺寸工件的效率能提升60%以上，尤其适合需要频繁更换工件的小件加工场景。

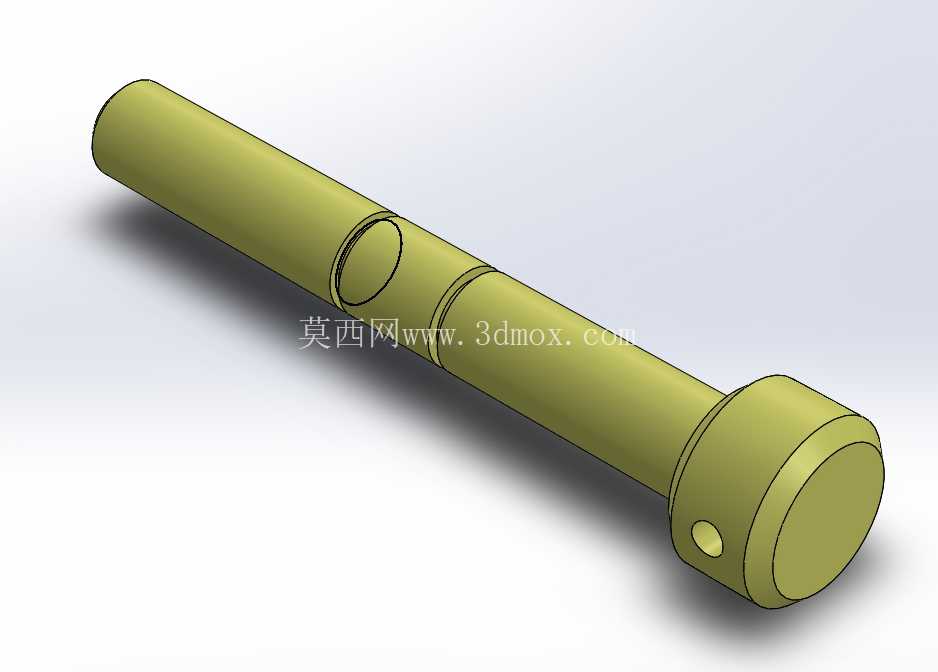

　　钳口的接触位置做了可拆卸式的钳口垫设计，其中一侧钳口垫采用紫铜材质，另一侧为尼龙材质，夹持软质金属、木质工件或者塑料件时，不会在工件表面留下夹痕，也能避免硬接触导致的薄壁工件变形，如果需要夹持硬度较高的金属件，也可以更换成带防滑齿的钢制钳口垫，适配不同材质工件的夹持需求。侧面的进给丝杆采用梯形螺纹设计，具备自锁特性，夹紧后不会因为加工过程中的振动导致钳口松动，丝杆末端的转动手柄做了加长设计，不需要借助扳手，用手就能施加足够的夹紧力，手柄和丝杆的连接采用快拆结构，工位空间狭小时可以调整手柄的角度，避免转动时和周边的工具、工位挡板产生干涉。从实际使用的场景适配来看，这款台钳的钳口最大张开量为70mm，可夹持的工件最大厚度不超过65mm，整体外形长度控制在180mm，宽度80mm，占用的工位面积很小，既可以固定在常规的钳工台面上，也能安装在小型桌面车床、迷你砂轮机的配套工作台上作为辅助夹具使用，甚至在外出上门维修的场景里，也可以临时固定在便携工作架上完成小件的锯切、锉修、钻孔、打磨、雕刻等作业。设计过程中特意对受力点做了加强处理：凸轮和压臂的接触位置镶嵌了硬质合金衬套，避免长期频繁开合导致的接触面磨损，延长结构的使用寿命；固定钳身的立板和底座连接位置做了三角形加强筋结构，夹持时承受的夹紧力可以通过加强筋均匀分散到底座的整个安装面，不会出现应力集中导致的立板断裂问题；活动钳块和固定钳身的配合面采用燕尾槽导向结构，夹紧过程中活动钳块不会出现上下翘动，保证夹持面始终和工件表面平行，避免工件夹歪导致加工尺寸出现偏差。

　　和重型机用台钳相比，这款台钳的整体重量更轻，总重量不到2kg，单人就能完成搬运和安装，夹紧力范围在500N到1500N之间，完全能满足轻型加工作业的夹持需求，不会因为夹紧力过大导致薄壁工件变形，也不会因为夹紧力不足导致加工过程中工件移位。在日常维护层面，所有的转动销轴位置都设计了注油孔，定期加注少量润滑脂就能保证凸轮机构和丝杆的动作顺畅，不会出现卡滞，所有钢制零部件都做了发黑防锈处理，在车间多粉尘、偶尔接触切削液的环境里也不容易生锈，能长期保持结构精度。
